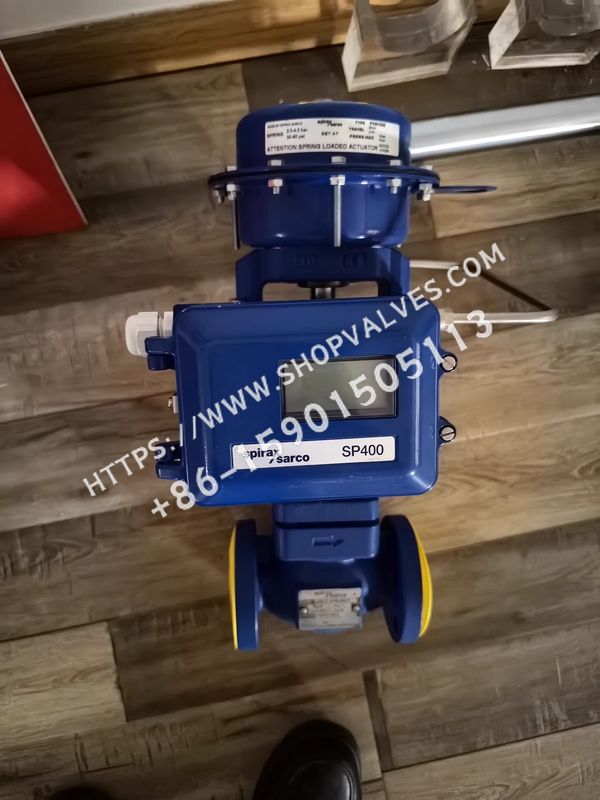

Спиракс Сарко (Spirax Sarco) Контроллер SP400 Электрический интеллектуальный позиционер SP400 Позиционер

Описание

Электрический интеллектуальный позиционер Спиракс Сарко (Spirax Sarco) SP400 - это устройство с питанием от контура, способное управлять линейными и поворотными на 90° пневматическими клапанами. Входной сигнал 4 - 20 мА определяет уставку клапана. Точное управление достигается благодаря обратной связи по положению клапана, которая автоматически изменяет выходное давление воздуха для преодоления трения штока и силы жидкости, чтобы поддерживать требуемое положение клапана. Положение клапана отображается в цифровом виде с помощью непрерывного перемещения %, обратная связь по положению клапана осуществляется по бесконтактной технологии на основе эффекта Холла, пневматика основана на технологии пьезоэлектрических клапанов, поэтому можно гарантировать высокое разрешение, высокую надежность, устойчивость к вибрациям и очень низкое потребление воздуха в устойчивом состоянии.

SP400 оснащен рядом интеллектуальных функций, позволяющих программировать программное обеспечение с помощью нажатия клавиш и ЖК-дисплея с алфавитно-цифровыми меню настройки данных. Между клапаном и позиционером нет механического соединения, что значительно упрощает процедуру установки и сокращает время. Программное обеспечение разработано таким образом, чтобы максимально упростить работу с ним: ввод в эксплуатацию - это просто установка SP400 на арматуру и нажатие клавиши. SP400 поставляется со стандартным монтажным комплектом NAMUR для приводов, установленных на вилке или колонне. Для клапанов, поворачивающихся на 90°, предлагается монтажный комплект в соответствии с VDI/VDE 3845.

подача воздуха

Для интеллектуального позиционера SP400 необходимо использовать воздух высокого качества. Необходимо использовать фильтр-редуктор Спиракс Сарко MPC2 или его эквивалент. Для крепления MPC2 к приводу могут быть поставлены монтажные кронштейны. Дополнительные данные по MPC2 см. в TI-P054-04.

прибор

SP400 может применяться со следующими приводами.

• Серии PN1000 и PN2000
• Серии PNS3000 и PNS4000
• Серия PN9000

дополнительная опция

Блок манометров: комплектный соединительный блок с 2 манометрами (давление на входе и давление на приводе)

материал (из которого что-л. сделано)

радикал характера	материал (из которого что-л. сделано)	лицо
Корпуса и крышки	литой алюминий	Антикоррозийное покрытие RAL5010
Держатель магнита	литой алюминий

Технические параметры

спортивное мероприятие	информация
входной сигнал	4 - 20 мА
Минимальный входной сигнал	3,6 мА
Давление подаваемого воздуха	1,4 - 7,0 бар (на 5 - 10 фунтов на кв. дюйм выше диапазона давления пружины)
качество воздуха	Сухой, без масла и примесей Соответствует стандарту ISO 8573-1 класс 2:3:1
выходное давление	0 - 100% давление питания
Диапазон хода (линейный клапан)	10 мм - 100 мм
Диапазон хода (поворотный клапан)	5° - 120°
рабочая температура	-10°C - +80°C
Максимальный поток воздуха	4,2 станд. м³/ч при 1,4 бар g; 8,5 станд. м³/ч при 6,0 бар g
Расход воздуха в установившемся режиме	Менее 0,016 станд. м³/ч
воздушное соединение	Резьба ¼" NPT
Кабельный ввод	M20
электрическое соединение	Пружинные клеммы для проводов сечением 0,2-1,5 мм²
Класс упаковки	IP65
характеристика	биометрия
Максимальное разрешение	0.1% F.S. (полная шкала)
свертывание	1%
Вес груза	2,2 кг

программная функция

функциональность	информация
автоматический ввод в эксплуатацию	Автоматизированные процедуры тестирования
Тип клапана	Двусторонний или трехсторонний
% Инсульт	Опционально 0 - 100% или 100% - 0% в зависимости от комбинации клапана и привода
управление	Положительное и отрицательное действие (4 - 20 или 20 - 4 мА)
Диапазон расширения	Диапазон выключения 4 - 20 мА; (низкий) диапазон 4 - 13 мА; высокий диапазон 11 - 20 мА
мертвая зона	0,51 тп3т; 1,51 тп3т; 3,01 тп3т; 5,01 тп3т
сброс	Сброс всех значений программы
входной сигнал	Отображение входного значения мА

Запасные части в наличии

запасные части	Диапазон манометра
манометр	0 - 2 бар, 0 - 4 бар или 0 - 7 бар
Пробка фильтра в сборе	Плунжер плюс 3 сетчатых фильтра и уплотнительное кольцо

Информация о безопасности, установке и обслуживании

Подробнее в руководстве по установке и обслуживанию (M-P343-37), прилагаемом к устройству.

Руководство по выбору позиционера

Серия позиционеров	SP400	SP400
движение	0 = линейный, одностороннего действия 1 = поворотный, одностороннего действия	0
Повторный выход + программное переключение	0 = не установлено	0
корпуса	0 = стандарт	0
аккредитация	0 = стандарт	0
Питание 24 В	0 = не установлено	0
Дистанционные датчики	0=Нет	0
Расширенный ход	0=Нет	0
Блок манометра	G2 = полный диапазон 2 бара; G4 = полный диапазон 4 бара	G4

Пример: SP400 0

Как заказать

Пожалуйста, включите все необходимые дополнительные опции, описанные на первой странице. Пример: Электрический интеллектуальный линейный позиционер Спиракс Сарко SP400 0000000 с блоком манометров на 4 барг. Примечание: В интеллектуальном позиционере SP400 должен использоваться воздух высокого качества. Необходимо использовать фильтр-редуктор Спиракс Сарко MPC2 или аналогичный, включая монтажный кронштейн. Дополнительные сведения о MPC2 и порядок заказа см. в документе TI-P054-04.
