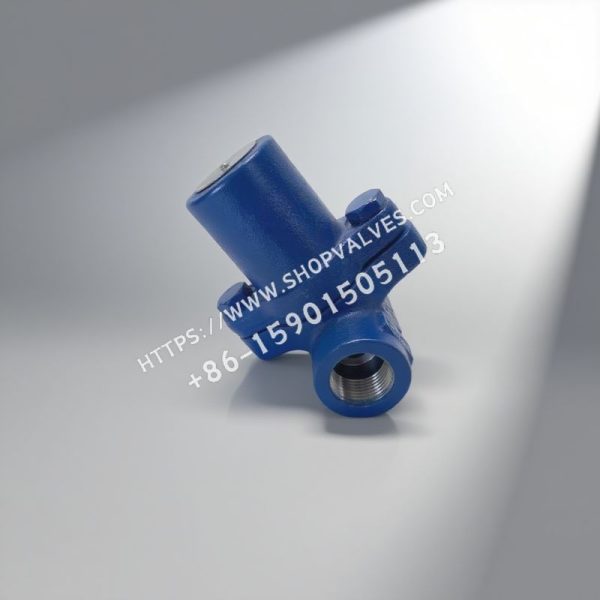

Спиракс Сарко SMC32 SMC32Y Биметаллический конденсатоотводчик из углеродистой стали

Описание

Биметаллические конденсатоотводчики Spirax Sarco SMC32 и SMC32Y из углеродистой стали являются обслуживаемыми, из углеродистой стали, с прямыми соединениями. SMC32 имеет встроенный плоский сетчатый фильтр, а SMC32Y - встроенный "Y"-образный сетчатый фильтр. Все компоненты, работающие под давлением, поставляются поставщиками, имеющими сертификат TÜV, и изготавливаются в соответствии с AD-Merkblatt WO/TRD100.

норма

Данное изделие соответствует Европейской директиве по оборудованию, работающему под давлением, 97/23/EC.

сертификаты

Этот продукт может поставляться с сертификатом на материал EN 10204 3.1, пожалуйста, уточните при заказе, требуется ли сертификат.

Калибр и трубные соединения

Резьбовое соединение ½", ¾", 1" BSP или NPT.
½", ¾", 1" под приварку муфты BS 3799.
Стыковая сварка ½", ¾", 1" EN 12 627.
Фланцевые соединения DN15, 20 и 25 EN 1092 PN40.
ANSI B 16.5 класс 150 и 300, JIS/KS 10K и JIS/KS 20K.

Объем работ

Данное изделие имеет ограничение по рабочей зоне и не должно использоваться за пределами указанной зоны, иначе возможно повреждение внутренних деталей.
Различные типы соединений соответствуют разным рабочим диапазонам, например, резьба A-B, муфтовая сварка, сварка встык и фланец ANSI 300.
Условия исполнения корпуса клапана - PN40 со следующими параметрами:

спортивное мероприятие	числовое значение
Максимально допустимое давление PMA	50 бар g@50 °C
Максимально допустимая температура TMA	400 °C @35 бар g
Минимально допустимая температура	-60 °C
Максимальное рабочее давление PMO при насыщенном паре	32 бар g
TMO Максимальная рабочая температура	350 °C @32 бар g
Минимальная рабочая температура	0 °C
Расчетное максимальное испытательное давление холодной воды	75 бар g

материал (из которого что-л. сделано)

серийный номер	радикал характера	материал (из которого что-л. сделано)
1	чепчики	Углеродистая сталь DIN 17243 C22.8 (W/S 1.0460) ASTM A105N
2	биметаллический элемент	Коррозионностойкие биметаллические и из нержавеющей стали Тип H46
3	седло клапана	Нержавеющая сталь BS 970 431 S29
4	контргайка	нержавеющие стали
5	фильтр	Нержавеющая сталь AISI 304
6	катушка	нержавеющие стали
7	Прокладка крышки	Чешуйчатый графит, армированный нержавеющей сталью
8	корпус клапана	Углеродистая сталь DIN 17243 C22.8 (W/S 1.0460) ASTM A105N
9	Прокладка крышки	Нержавеющая сталь (M10 x 30) A2-70
10	Крышки фильтров	Углеродистая сталь DIN 17243 C22.8 (W/S 1.0460) ASTM A105N
11	Прокладка крышки фильтра	Нержавеющая сталь BS 1449 304 S16

Вес (приблизительно)

номер модели	калибр	Резьба/сварка Вес (кг)	Вес фланца (кг)
SMC32	½" DN15	1.7	3.1
SMC32	¾"DN20	1.7	3.7
SMC32	1" DN25	1.8	4.4
SMC32Y	½" DN15	1.7	3.1
SMC32Y	¾"DN20	1.7	3.7
SMC32Y	1 "DN25	2.8	4.4

Информация о безопасности, установке и обслуживании

Подробную информацию см. в руководстве по установке и обслуживанию (IM-P076-09), поставляемом вместе с изделием.

Советы по установке

SMC32 и SMC32Y могут быть установлены в любом положении, горизонтальном или вертикальном.
Если конденсат отводится в линию регенерации конденсата с противодавлением, рекомендуется установить обратный клапан после сифона.
При отводе конденсата в атмосферу рекомендуется установить глушитель.
Для удобства обслуживания рекомендуется устанавливать шаровые краны перед и после конденсатоотводчика. Увеличение противодавления приведет к снижению температуры слива конденсата. За дополнительной информацией обращайтесь в компанию Спиракс Сарко (Spirax Sarco).

иметь дело с

Этот продукт подлежит вторичной переработке и не создает экологических проблем при правильной утилизации.

Инструкции по заказу

Пример: Спиракс Сарко ½" SMC32 обслуживаемый биметаллический паровой сифон, углеродистая сталь, встроенный фильтр, резьбовое соединение BSP.
