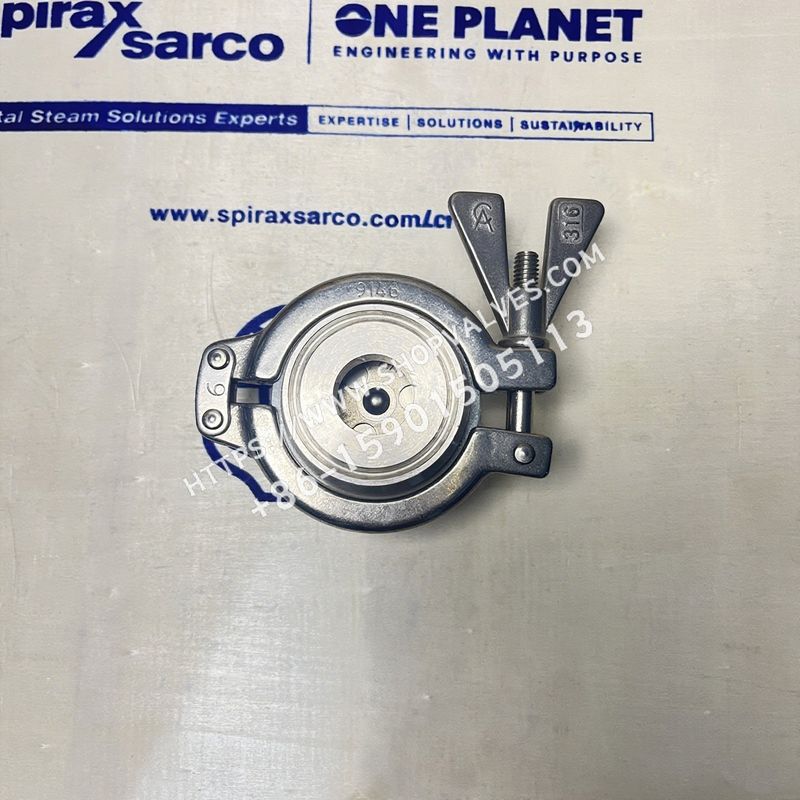

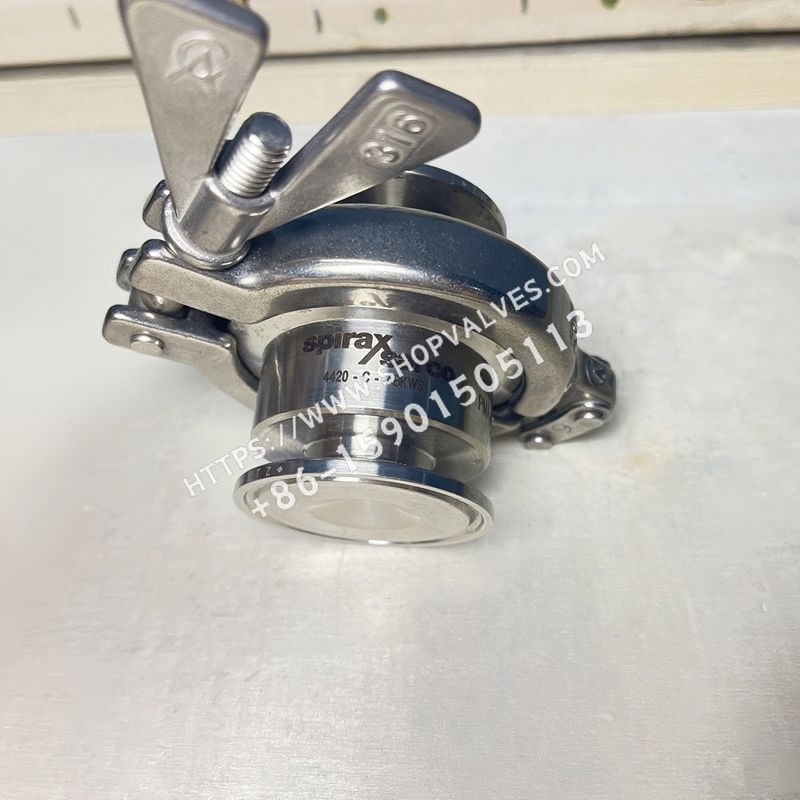

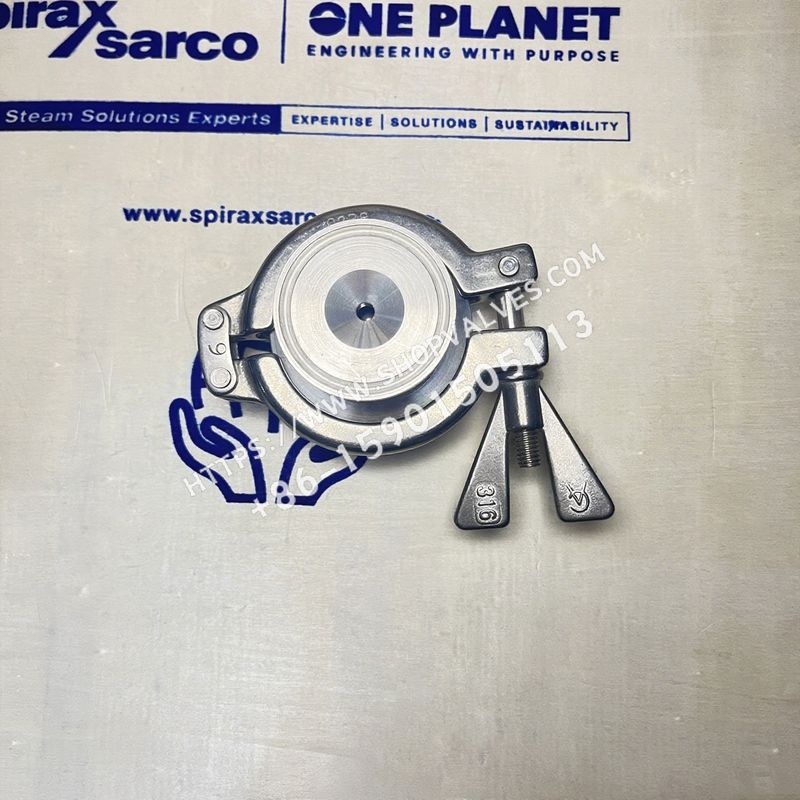

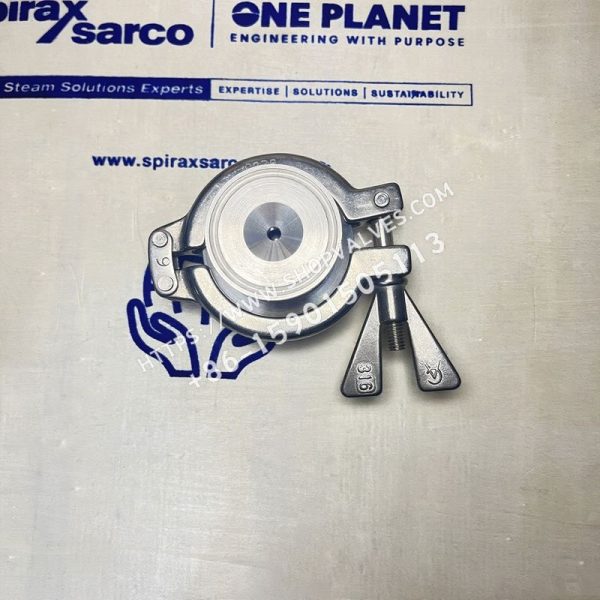

Спиракс Сарко (Spirax Sarco) Трап BT6-B BT6-BH Чистый тип парового трапа с балансом давления

Описание

Пароуловитель Spirax Sarco BT6-B Clean Pressure Balance предназначен для улавливания чистого пара и может использоваться для стерилизаторов, сетевых сифонов, систем CIP/SIP и технологических линий. Корпус клапана изготовлен из нержавеющей стали 316L, а седло наклонено под углом 15° для обеспечения самовентиляции. Термочувствительный элемент чрезвычайно чувствителен к температуре конденсата, а температура на выходе близка к температуре насыщения, в пределах 2°C ниже насыщенного пара для типичных чистых применений с давлением пара ниже 2,5 барг. Каждый конденсатоотводчик индивидуально упакован в чистую среду с крышками на входе и выходе и запечатан в пластиковый пакет.

Калибр и трубные соединения

Поставляются в размерах 1/2", 3/4", 1", 1 1/2" с санитарными зажимными соединениями ASME BPE. Для других соединений, пожалуйста, проконсультируйтесь со Спираксом Сарко (Spirax Sarco).

материал (из которого что-л. сделано)

серийный номер	радикал характера	материал (из которого что-л. сделано)	норма
1	верхний корпус клапана	нержавеющие стали	ASTM A276 316L
2	нижний корпус клапана	нержавеющие стали	ASTM A276 316L
3	термочувствительный элемент	нержавеющие стали	AISI 316L
4	Картотека соединений корпуса клапана	нержавеющие стали	AISI 316
5	уплотнения	Tuf-steel PTFE + AISI 316; для молочной промышленности предлагаются уплотнения из витона с оболочкой из PTFE.

Доступные модели

номер модели	Характеристики перемещения

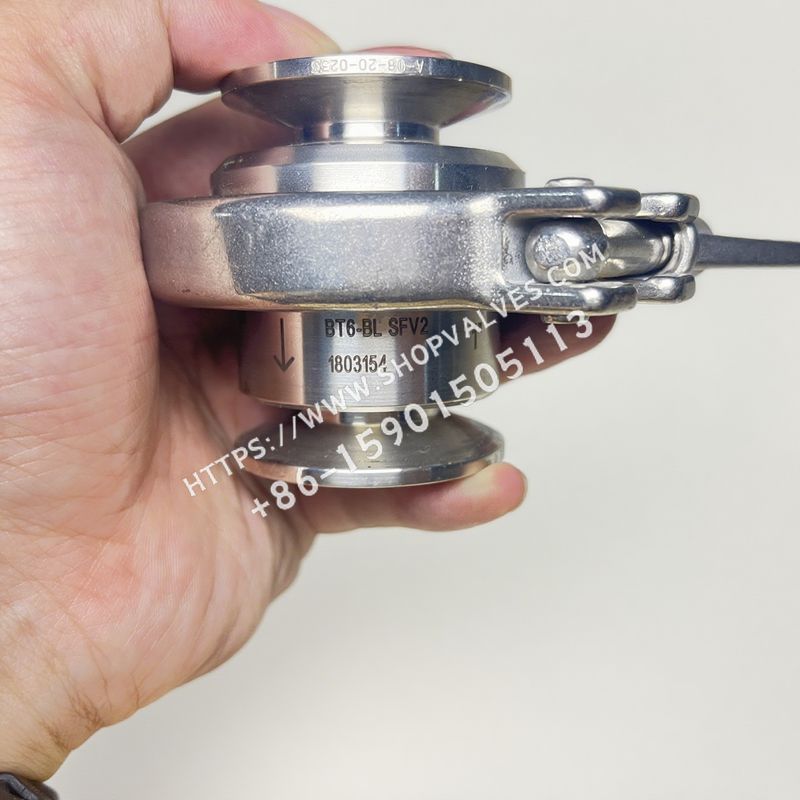

BT6-BL	низкий уровень выбросов
BT6-BH	большой объём

Пределы давления/температуры (ISO 6552)

Условия проектирования корпуса клапана	параметры
PN	10
Максимально допустимое давление PMA	10 бар g 140°C
Максимально допустимая температура TMA	177° C@9.2barg
Минимально допустимая температура	-254°C
Максимальное рабочее давление PMO при насыщенном паре	6 бар g
TMO Максимальная рабочая температура	165°C@6 бар g
Минимальная рабочая температура	0°C
Расчетное максимальное давление холодного гидравлического испытания	15 бар g

ПРИМЕЧАНИЕ: Информацию о проведении гидравлических испытаний см. в разделе im-P180-31issue9.

обработка поверхности

Внутренняя поверхность отполирована до 0,6 мкм (25 микродюймов Ra), а внешняя - до 1,0 мкм (40 микродюймов Ra). В качестве опции возможна электролитическая полировка до 0,375 мкм (15 микродюймов Ra).

Другие варианты

В случаях, когда требуется температура нагнетания, близкая к температуре насыщенного пара, например, для SIP в критических ситуациях, проконсультируйтесь со Спираксом Сарко (Spirax Sarco).

норма

Продукция полностью соответствует требованиям ASME BPE и Европейской директивы по оборудованию, работающему под давлением 2014/68/EU. Все уплотнения соответствуют требованиям FDA CFR title 21, part 177, ection 1550 и USP24 class Vl, ADI (без ингредиентов животного происхождения).

Примечание: Для соединений с санитарными зажимами максимальное давление/температура может определяться прокладкой или зажимом, для получения подробной информации обратитесь к Спиракс Сарко (Spirax Sarco).

сертификаты

Сертификаты на материал EN 10204 3.1, сертификаты на внутреннюю отделку поверхности, сертификаты FDA/USP предоставляются за дополнительную плату.

Смещение (в соответствии с ISO 7842)

Разные модели имеют разный расход холодной и горячей воды при разном перепаде давления.

Информация о безопасности, установке и обслуживании

Подробную информацию см. в руководстве по установке и обслуживанию (IM-P180-31), поставляемом вместе с устройством.

Советы по установке

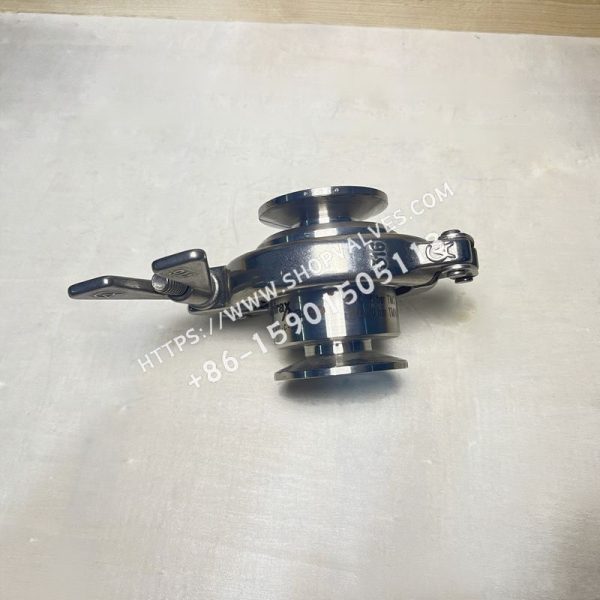

BT6-B предназначен для вертикального монтажа с направлением потока вниз, чтобы обеспечить самовентиляцию корпуса клапана. При монтаже проверьте стрелку-указатель направления потока на корпусе клапана. Прокладки и монтажные хомуты не поставляются вместе с изделием. Чтобы конденсат не скапливался на технологическом оборудовании во время нормальной работы, необходимо оставить участок охлаждающей трубки перед клапаном. Термочувствительный элемент не должен подвергаться чрезмерному нагреву. Со всеми деталями следует обращаться осторожно, чтобы не повредить обработанные поверхности.

буровая установка

Рабочий элемент представляет собой пузырь из нержавеющей стали, заполненный термочувствительной жидкостью. В холодном состоянии или при запуске жидкость в пузырьке находится в расслабленном состоянии, седло золотника полностью открыто, может выпустить большое количество воздуха, конденсата и среды IP. Когда температура системы приближается к температуре насыщенного пара, жидкость в пузырьке расширяется, закрывая клапан и предотвращая утечку пара. Температура закрытия близка к температуре насыщенного пара, что обеспечивает эффективный дренаж системы.

разместить заказ

Пример: 1 x Спиракс Сарко (Spirax Sarco) V "BT6-BH - паровой конденсатоотводчик с балансом чистого давления, санитарный зажим ASME BPE, максимальное рабочее давление 6 бар g, внутренняя поверхность электролитически отполирована до 0,375 мкм (15 микродюймов Ra), с сертификатом материала EN102043.1.

гири

калибр	Вес (кг)
1/2"	0.70
3/4"	0.71
1"	0.94
1 1/2"	0.86
