Спиракс Сарко APT10-4.5 автоматические насосы-ловушки
Авторизация бренда Подделка одна на десять!
- Служба быстрого реагирования
- Профессиональная поддержка команды
- Гибкая политика возврата
Описание

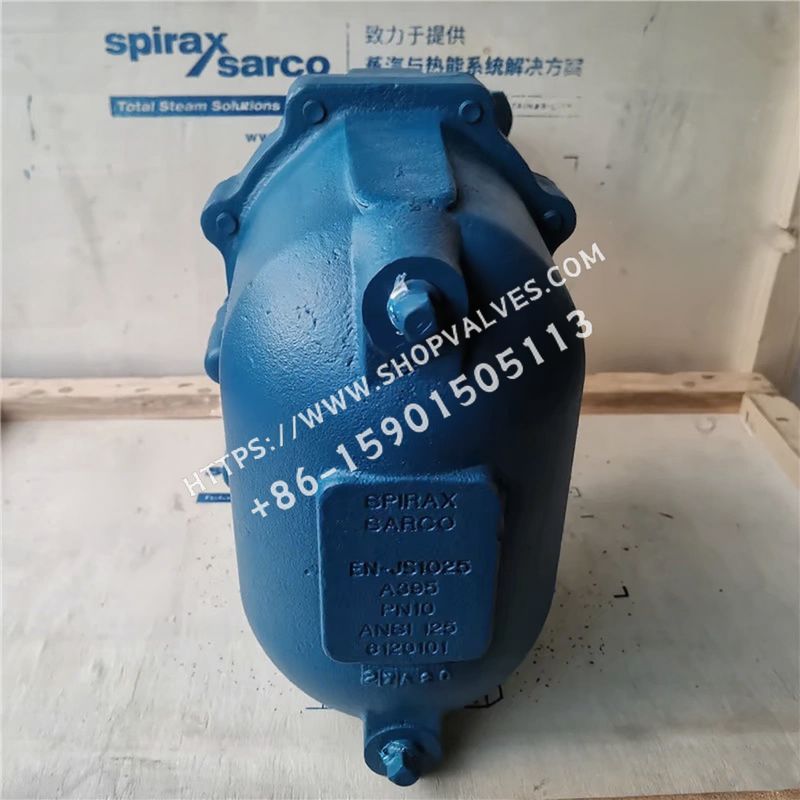

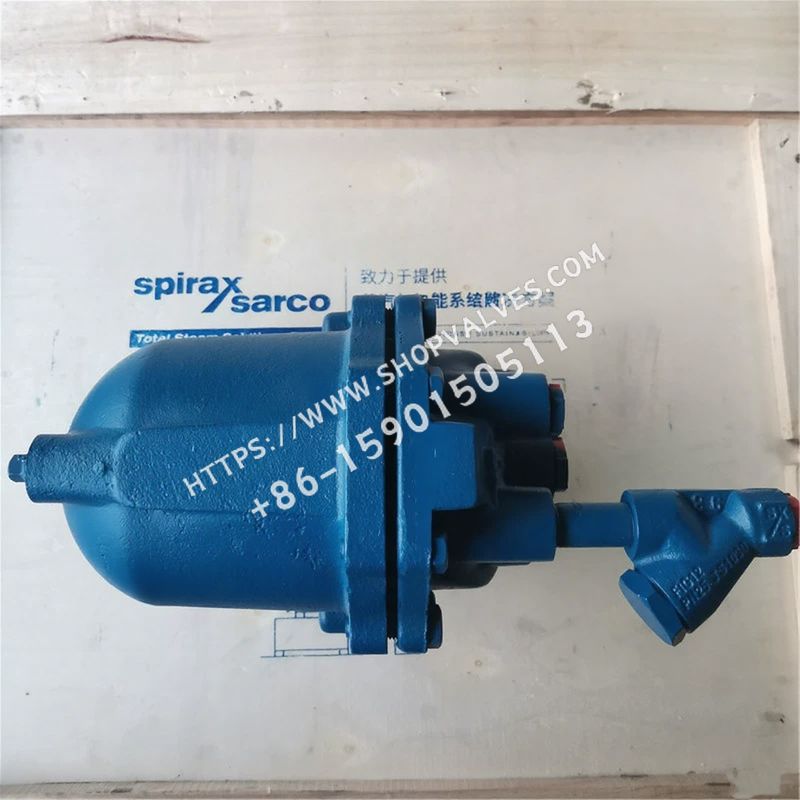

Автоматический сифонный насос Спиракс Сарко APT10-4.5 расчетное давление PN10, резьбовое соединение. В зависимости от состояния трубопровода он может автоматически улавливать или откачивать воду. Этот агрегат, работающий от пара, удаляет конденсат из отопительного оборудования и технологических процессов при любых условиях эксплуатации, даже при вакууме. Стандартная модель APT 10-4.5 поставляется с синей отделкой, а при необходимости может быть никелирована по стандарту ENP.
Доступные модели
| номер модели | SKU |
|---|---|
| apt10-4.5 3/4" патрубок для конденсата, 1/2" патрубок для пара | 6120100 |
стандарт проектирования
Корпус разработан в соответствии с требованиями A.D. Merkblatter/ASME VIII.
материал (из которого что-л. сделано)
| серийный номер | радикал характера | материал (из которого что-л. сделано) |
|---|---|---|
| 1 | крышка насоса | Ковкий чугун EN JS 1025 ASTM A395 |
| 2 | Прокладка крышки насоса | синтетическое волокно |
| 3 | корпус насоса | Ковкий чугун EN JS 1025 ASTM A395 |
| 4 | Болты крышки насоса | Нержавеющая сталь BS EN ISO 3506 Gr.A2-70 |
| 5 | Шатуны для насосов и клапанов | Нержавеющая сталь BS 1449 304 S15 |
| 6 | float | Нержавеющая сталь BS 1449 304 S16 |
| 7 | булавка | Нержавеющая сталь BS 970 431 S29 ASTM A276 431 |
| 8 | разбрасывать мусор в коровнике, свинарнике и т.д. | Нержавеющая сталь BS 1449 316 |
| 9 | крышка ловушки | Нержавеющая сталь BS 970 431 S29 ASTM A276 431 |
| 10 | сфера | Нержавеющая сталь ASTM A276 440 B |
| 11 | Седло клапана (впускной обратный клапан) | Нержавеющая сталь AISI 420 |
| 12 | Заслонка (впускной обратный клапан) | Нержавеющая сталь BS 3146 ANC 4B |
| 13 | Кронштейн механизма насоса | Нержавеющая сталь BS 3146 ANC 4B |
| 14 | Пружина (насос) | Нержавеющая сталь BS 2056 302 S26 Gr.2 |
| 15 | шплинт | Нержавеющая сталь BS 1574 |
| 16 | Седло выпускного клапана | Нержавеющая сталь BS 970 431 S29/ ASTM A276 431 |
| 17 | Клапан впуска пара и седло в сборе | Нержавеющая сталь ASTM A276 440B/ BS 970 431 S29 |
| 18 | вентиляционный клапан | Нержавеющая сталь BS 3146 ANC 2 |
| 19 | Прокладка седла | Нержавеющая сталь BS 1449 409 S19 |
| 20 | Болты механизма насоса | Нержавеющая сталь BS EN ISO 3506 Gr.A2-70 |
| 21 | Поплавковый болт | Нержавеющая сталь BS EN ISO 3506 Gr.A2-70 |
| 23 | Прокладка сифона | Нержавеющая сталь BS 1449 409 S19 |
| 24 | толкатель или толкатель (механика) | Нержавеющая сталь BS 3146 ANC 2 |
| 25 | табличка | Нержавеющая сталь BS 1449 304 S16 |
| 26 | вилка | Нержавеющая сталь DIN 17440 1.4571 |
| 27 | Паровой фильтр | Ковкий чугун DIN 17440 1.4571 |
Сертификаты и стандарты
Данный продукт может поставляться с сертификатом EN10204 3.1.B. Примечание: Если требуется сертификат, пожалуйста, укажите его при заказе. Данное изделие соответствует Европейской директиве по оборудованию, работающему под давлением 97/23/EC, директиве ATEX 94/9/EC и может быть поставлено и промаркировано по запросу.
Калибр и трубные соединения
| калибр | вход | выход | Вход питания / выход отработанных паров |
|---|---|---|---|
| норма | DN20 (¾") | DN20 (¾") | DN15 (½") |
| способ подключения | BSP-BS21, NPT | BSP-BS21, NPT | BSP, NPT |
Калиброванный объем: подробную информацию о вытеснении можно получить в Спиракс Сарко (Spirax Sarco). Выбор насоса-ловушки: Для правильного выбора насоса-ловушки необходимы следующие данные:
- Доступная высота установки (м): от основания насоса-ловушки до осевой линии теплообменника/выпуска технологического конденсата. Если отвод расположен вертикально вниз, то высота от основания насоса-ловушки до торца отвода.
- Давление пара (бар g) сифонного насоса.
- Общее противодавление (бар g) в системе регенерации конденсата, см. примечание ниже.
- Рабочее давление теплообменника при полной нагрузке (бар g).
- Максимальная паровая нагрузка теплообменника (кг/ч).
- Минимальная температура нагреваемой среды (oC).
- Максимальная контрольная температура (oC) нагреваемой среды.
ограничительное условие
| Условия проектирования корпуса насоса | PN10 |
|---|---|
| Максимальное давление мощности | 4,5 бар g |
| Максимальное рабочее давление | 4,5 бар g |
| Максимальное противодавление | 4,0 бар g |
| Максимальная рабочая температура | 155 o C |
| Минимальная рабочая температура | -10 o C |
| Ограничение температуры (окружающая среда) | -10 o C - 200 o C |
| Расчетное максимальное давление холодного гидравлического испытания | 15,0 бар g |
| Минимальная монтажная высота (от основания насоса) | 0.2 m |
| Рекомендуемая минимальная высота установки (от основания насоса) | 0.3 m |
| калибр | DN20 × DN20 |
|---|---|
| Производительность насоса / за цикл | 2,6 литра |
| обязательное условие | Максимальный объем откачиваемой воды 830 кг/ч, максимальная производительность насоса 650 кг/ч при высоте установки 1,0 м, давлении на выходе 4,5 бар г, общем противодавлении 2,5 бар г. |
Информация о безопасности, установке и обслуживании
Примечание: Для достижения номинального напора общий напор или противодавление BP (статический напор + давление в обратной магистрали) должен быть меньше давления питания.
[BP (противодавление) = (H × 0,0981) +§ + (P f)].
Высота (H) м x 0,0981 + Давление в обратном трубопроводе §бар г + Падение давления на трение в нисходящем трубопроводе (Pf) бар. (Сопротивлением трения в трубопроводе можно пренебречь, если нисходящий трубопровод не превышает 100 м, конденсатопровод не является полным переливным трубопроводом, а эффект вторичного пара при полной производительности теплообменника уже учтен при расчете трубопровода).
Подробные инструкции содержатся в руководстве по установке и обслуживанию, поставляемом вместе с изделием.
гири
| калибр | гири |
|---|---|
| DN20 × DN20 | 14 кг |
Описание товара
Автоматический сифонный насос Спиракс Сарко (Spirax Sarco) APT10-4.5 с максимальным рабочим давлением пара до 4,5 бар г. Не требует электричества. Корпус насоса изготовлен из ковкого чугуна (GGG 40.3 или ASTM A395) с поворотным обратным клапаном на входе и сферическим обратным клапаном на выходе. Внутренний механизм сифона представляет собой поплавок из нержавеющей стали, соединенный со встроенным сифоном. Насос, сифон и обратный клапан объединены в одном корпусе насоса без внешних уплотнений или набивок. Минимальная высота установки 200 мм (от основания насоса).
Инструкции по заказу
Пример: 1-Автоматический сифонный насос, тип APT10-4.5, DN20 x DN20, резьбовое соединение BSP, с резьбовым соединением BSP для подачи пара.
запасные части

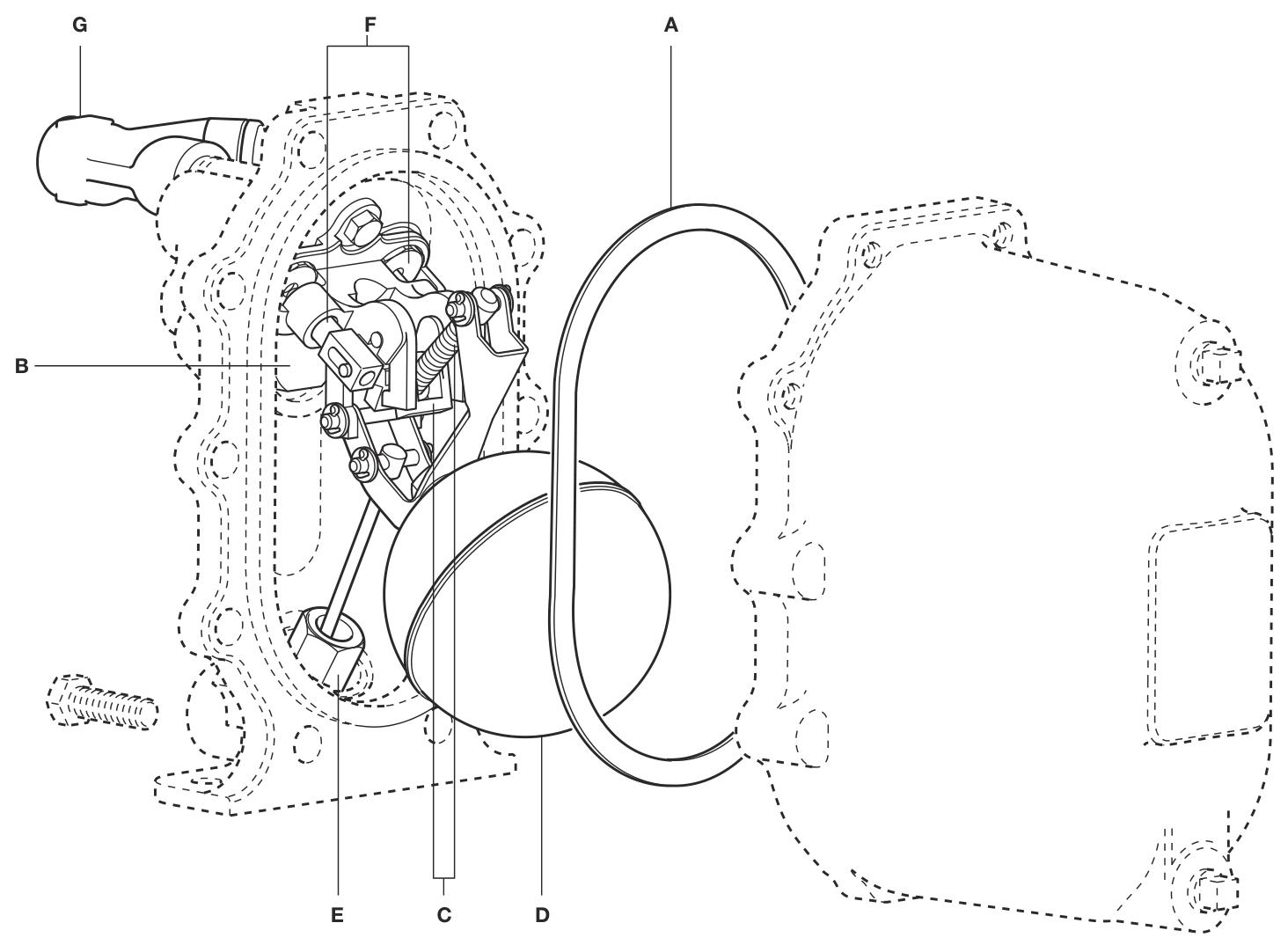

Запасные части показаны сплошными линиями, пунктирные линии означают, что они не доступны в качестве запасных частей. Запасные части в наличии
| серийный номер | Наименование запасных частей | Серийный номер используемой детали |
|---|---|---|
| A | Прокладка крышки насоса | 2 |
| B | Импортный обратный клапан | 2, 12 |
| C | Пружины и приводы | 2, 14, 24 |
| D | float | 2, 5, 6, 21 |
| E | Механизмы сифона и выпускного обратного клапана | 2, 7, 8, 9, 10, 22, 23 |
| F | Узлы впускного/выпускного золотника и седла | 2, 16, 17, 18,19 |
| G | Фильтр для пара (ковкий чугун Fig12) | - |
ПРИМЕЧАНИЕ: Для удобства клиентов запасные части поставляются полными комплектами, чтобы обеспечить наличие всех необходимых деталей. Например, при заказе впускных/выпускных золотников и седел все шплинты, прокладки и прокладки, подлежащие замене, будут поставляться вместе с важнейшими деталями.
Заказ запасных частей: Закажите запасные части в соответствии с таблицей имеющихся запасных частей, указав калибр и тип изделия. Пример: 1 - золотник и седло в сборе для впускного/выпускного клапана пара, для автоматического насоса-ловушки Спиракс Сарко (Spirax Sarco) DN20 x DN20 APT10-4.5.
