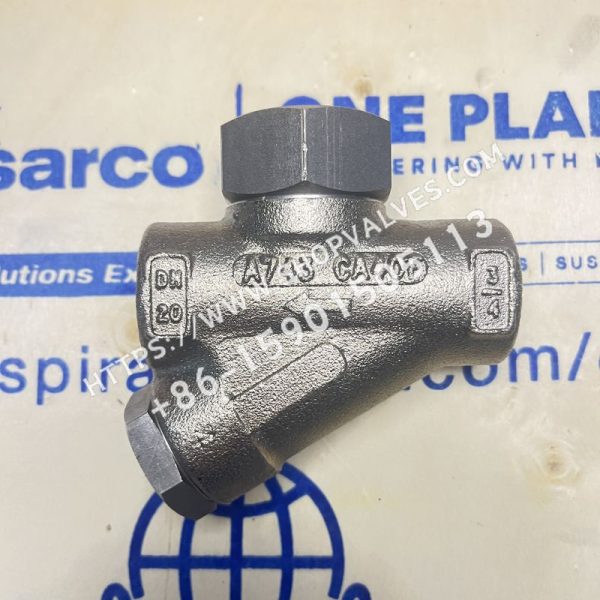

斯派莎克 Spirax Sarco TD42L/TD42H 热动力型蒸汽疏水阀

描述

斯派莎克Spirax Sarco TD42L和TD42H热动力型蒸汽疏水阀为可维修型疏水阀。TD42L标定的冷凝水排量相对较小，主要用于主管道疏水；TD42H用于制程负荷疏水。在需要排除空气的应用场景中，可选用带有防气锁碟片的TD42LA和TD42HA型号。该系列疏水阀的阀体外表面经ENP镀镍处理，具备节能和抗氧化的特性。

可供型号

型号	SKU
1/2" TD42L	10680700
3/4" TD42L	10683700
1" TD42L	10683800
1/2" TD42H	1534000
3/4" TD42H	1534100
1" TD42H	1534500

口径和管道连接

• TD42L：3/8", ½", ¾" 和1"螺纹连接BSP或NPT
• TD42H：½", ¾" 和1"螺纹连接BSP或NPT
• TD42LA：3/8", ½", ¾" 和1"螺纹连接BSP或NPT
• TD42HA：½", ¾"螺纹连接BSP或NPT

可选配件

• 隔热罩：能避免疏水阀因暴露在低温环境或风雨中，出现热损失过多导致动作过度频繁的问题。
• 一体式排污阀：过滤器盖可钻孔并攻丝3/8"BSP或NPT连接排污阀，如BDV1或BDV2。

限制条件 (ISO 6552)

• 最大阀体设计条件：PN 63
• PMA最大允许压力：63 bar g@100℃
• TMA最高允许温度：400℃@42 bar g
• 最低允许温度：未明确标注（文档原内容缺失此信息）
• PMO最大工作压力：42 bar g
• TMO最高工作温度：TD42L & TD42H为400℃@42 bar g；TD42LA & TD42HA为255℃@42 bar g
• PMOB最大工作背压：为上游压力的80%，否则阀无法关闭
• 正常工作最低进口压力：TD42L & TD42H为0.25 bar；TD42LA & TD42HA为0.80 bar
• 设计冷态最大水压试验压力：95 bar g

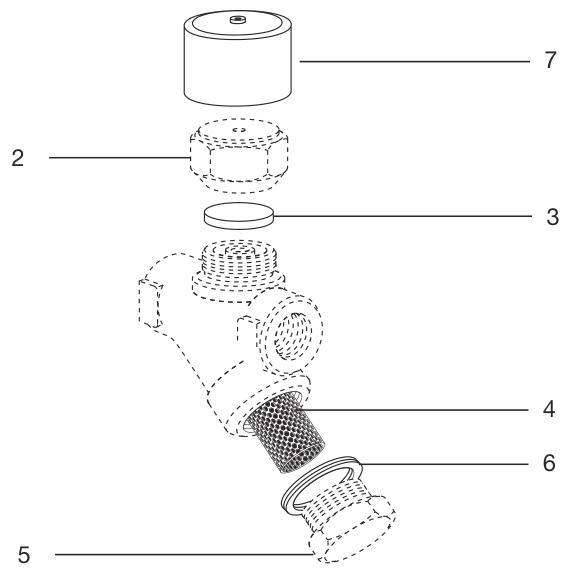

材质

序号	部件	材质
1	阀体	不锈钢(ENP表面处理) ASTM A743 Gr.CA 40F、BS 1449 420 S45、BS 1449 304 S16、AISI 416
2	阀帽	不锈钢
3	过滤网	不锈钢
4	过滤器盖	不锈钢
5	过滤器盖垫片	不锈钢
6	碟片	不锈钢
7	隔热罩(可选)	铝

重量

口径	重量（kg）
3 / 8"L	0.80
½"L	0.75
¾"L	0.95
1"L	1.50
½"H	0.80
¾"H	1.00
1"H	1.50

证书

本产品可提供标准测试证书，需在订购时说明。

安全信息、安装和维修

详细信息请参考随产品提供的安装维修指南(IM-068-024)。疏水阀最好安装在水平管上，且上游有一小段下降管。

处理

本产品可再循环，处理得当不会引起生态问题。

订购说明

举例：1-斯派莎克½" TD42L热动力蒸汽疏水阀，螺纹连接BSP。
