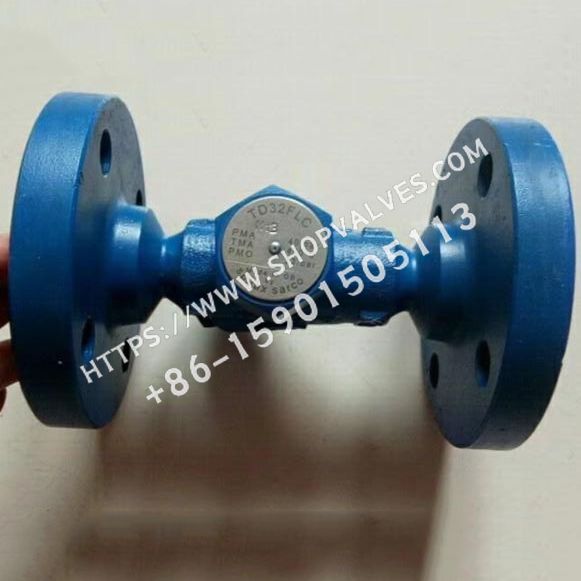

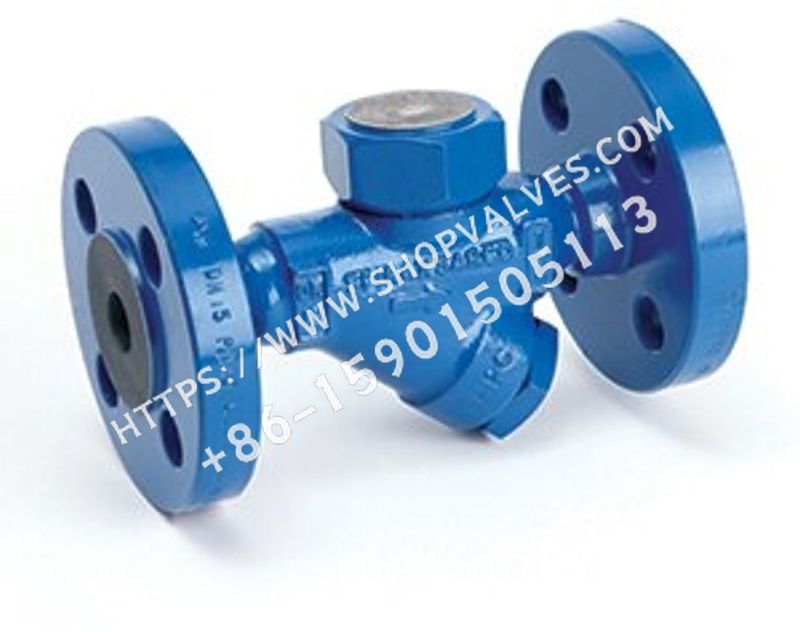

斯派莎克 Spirax Sarco TD32F法兰连接 热动力型蒸汽疏水阀

描述

斯派莎克Spirax Sarco TD32F法兰连接热动力型蒸汽疏水阀是可维修的中压热动力型蒸汽疏水阀，内置过滤网，采用法兰连接，适用于中等压力。其中，TD32FLC特别设计用于低负荷时疏水，如蒸汽主管；TD32FA和TD32FALC内置防气锁碟片，用于起机时空气排放。

可供型号

型号	SKU
TD32F DN15 PN40	0683166
TD32F DN20 PN40	0683369
TD32F DN25 PN40	0683468
TD32FLC DN15 PN40	0683263
TD32FLC DN20 PN40	0683382
TD32FLC DN25 PN40	0683483

标准

本产品符合欧洲压力设备指令97/23/EC。

证书

本产品可提供EN10204 3.1证书（注：如需证书，请在订货时注明）。

口径和管道连接

DN15、15LC、20、20LC、25和25LC，法兰ANSI B 16.5 Class 150和300，DIN 2501 PN40和JIS/KS 10、16、20。

其他选项

隔热罩（仅DN15和DN20）：可防止疏水阀在低温、风雨环境中过多的热损失而出现动作过度频繁问题。

限制条件(ISO 6552)

阀体设计条件	PN40
PMA - 最大允许压力	40 bar g
TMA - 最大允许温度	400 ℃
最低允许温度	0 ℃
PMO - 最大工作压力	32 bar g
TMO - 最大工作温度	TD32F和TD32FLC：400 ℃；TD32A和TD32FALC：255 ℃
最低工作温度	0 ℃
最小工作压力	0.25 bar g
PMOB最大工作背压为上游压力的80%	-
设计最大冷态水压试验压力	60 bar g

工作范围

存在产品不能使用的区域，不同型号适用范围有差异。

材质

序号	部件	材质
1	阀体	不锈钢ASTM A743 CA - 40
2	阀帽	不锈钢AISI 416
3	碟片	不锈钢BS 1449 420 S45
4	过滤网	不锈钢ASTM A240 316L（TD32FA和TDFALC的过滤网为100目，其它型号为0.8mm过滤网）
5	过滤器盖	不锈钢AISI 416
6	过滤帽垫片	不锈钢BS 1449 304 S16
7	隔热罩(可选项，仅DN15和20)	铝
8	法兰	钢DIN 17243 C22.8 Ws 1.0460

重量

口径	重量（kg）
DN15和15LC	2.4
DN20和20LC	3.1
DN25和25LC	4.2

排量

不同压差下冷凝水排量不同，具体参考相关图表（文档中排量图表未详细描述数值关系，此处仅做说明）。

安全信息、安装维修

详细信息请参考随产品提供的安装维修指南(IM - P068 - 26)。TD32F设计为水平安装阀盖朝上；若下游有背压，建议安装止回阀；若直接排向大气，建议下游安装消音器；为便于维护，建议在疏水阀上、下游安装截止阀。

处置

本产品可循环使用，如处理得当，不会造成环境污染。

订购说明

举例：1 - 斯派莎克DN15 TD32FALC低排量疏水阀，PN40法兰连接，内置过滤器和防气锁碟片。
