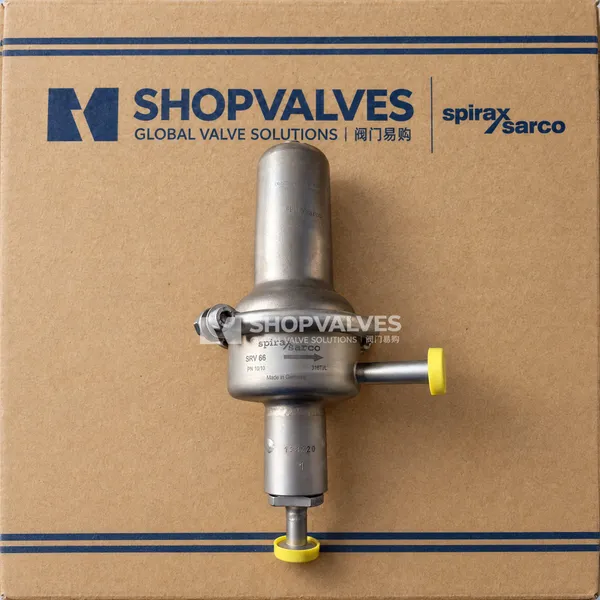

斯派莎克 Spirax Sarco SRV66卫生型减压阀

描述

斯派莎克Spirax Sarco SRV66卫生型减压阀是一种角型连接、自动排水的卫生型减压阀，结构材料为316不锈钢，适用于蒸汽、水和不起化学反应的气体。该产品为ASME BPE卫生型卡箍连接，也可选ISO 2852卫生型卡箍。标准产品为不锈钢密封，也有带FEPM软密封材质的型号。无需外部压力感应管，具有现场清洁（CIP）功能。典型应用于洁净蒸汽、气体和液体供应至生物反应器、离心机、消毒器、高压灭菌器、过程罐及洁净设备等。

阀门密封

阀门密封等级优于VD1/VDE 2174（泄漏率<0.5%Kv）。

标准表面抛光和清洗

介质接触面 - (Ra<3.2 \mu m)超声波清洗。根据需要，可有偿提供以下选项：

• 介质接触面加工至0.8µm，机械抛光，吹干后用脱矿水超声波清洗
• 介质接触面加工至0.8µm，电解抛光
• 介质接触面加工至0.4µm，电解抛光
• 脱脂
• FDA认证膜片材质

口径和管道连接

DN15, DN20, DN25, DN32(仅限ISO 2852卡箍), DN40,DN50 ASME BPE或ISO 2852卫生级卡箍连接。

压力/温度限制

见产品文档。本产品不能用于特定区域或超出范围，否则损坏内部件。阀体设计条件入口、出口见下面压力设置范围。

Kv值

为达到最大控制精度（尤其负荷变化较大时），使用20%偏差时的KV值。在安全阀选型时使用最大KV值。

阀口径	20%偏差时Kv值	最大Kv值
DN15	2.0	2.6
DN20	3.0	3.9
DN25	3.5	4.6
DN32	4.0	5.2
DN40	4.5	5.9
DN50	5.2	6.8

重量

压力范围	口径	重量
1.0 - 5.0 bar	DN15 - DN25	2.5kg
1.0 - 5.0 bar	DN32 - DN40	3.5kg
0.8 - 2.5 bar	DN15 - DN25	3.0kg
0.8 - 2.5 bar	DN50	3.0kg
0.3 - 1.1 bar	DN32 - DN40	3.5kg
0.3 - 1.1 bar	DN50	4.0kg

推荐流体流速

流体	流速范围
蒸汽（过热）	10 - 40 m/s
蒸汽（饱和）	15 - 60 m/s
气体（小于）	未提及
气体（大于）	未提及
液体	1 - 5m/s

安全信息、安装和维护

详见随同产品提供的安装维修指南(IM-P186-09)。

安装说明

SRV66安装位置应保证进口垂直，弹簧室向上。

订购说明

例：1-SRV66 DN25卫生型减压阀，压力范围1 - 5 bar，ASME BPE卫生型卡箍连接，PN10/PN6，不锈钢密封。

备件

可供备件为隔膜和O型组件。订购备件时，按上述可供备件表描述订购，并说明阀的口径、型号和压力范围。例：1-隔膜和O型圈组件，用于DN25 SRV66减压阀，压力范围为1 - 5 bar。
