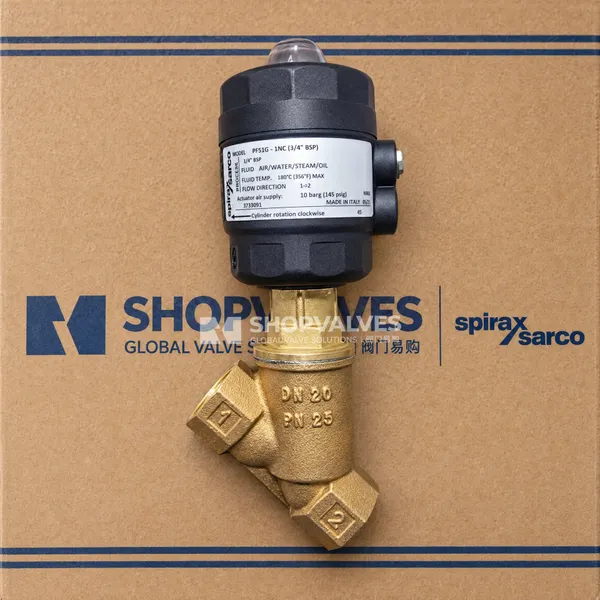

斯派莎克Spirax Sarco PF51G青铜气动活塞开关角阀，是二通气动活塞开关式角阀，本体为青铜材质，可用于水、空气、油、气体以及低压蒸汽系统。气动信号加载在执行器活塞上来开关阀门，活塞带有弹簧回复功能。阀塞为PTFE软密封（G），关闭紧密。标准型号和带流量调节器的型号配置阀位指示器，有1型（45mm）、2型（63mm）和3型（90mm）三种尺寸的执行器可供选择，作用方式分为NC（常闭型）、NO（常开型）、BD（双向流动，常闭）。还可选择行程开关、流量调节器。

可供型号

型号 SKU
1/2" PF51G-1NC BSP 3733090
1/2" PF51G-1NO BSP 3733190
3/4" PF51G-1NC BSP 3733091
1" PF51G-2BD BSP 3733295
1" PF51G-2NC BSP 3733095
1" PF51G-2NO BSP 3733195
1 1/4" PF51G-2BD BSP 3733296
1 1/4" PF51G-2NC BSP 3733096
1 1/2" PF51G-2NC BSP 3733097
2" PF51G-2NC BSP 3733098

可供范围 - 口径、管道连接和执行器类型

阀类型 管道连接 阀动作方式 执行器类型 口径（½" - 2"）
PF51G 螺纹BSP或NPT NC - 常闭（从阀座上方） 1 PF51G - 1NC
PF51G - 2NC
PF51G - 3NC
PF51G 螺纹BSP或NPT NO - 常开（从阀座下方） 1 PF51G - 1NO
PF51G - 2NO
PF51G - 3NO
PF51G 螺纹BSP或NPT BD - 双向流动，常闭（阀座上方或阀座下方流动） 1 PF51G - 1BD
PF51G - 2BD
PF51G - 3BD

压力/温度限制

BSP NPT本体设计条件 ½" - 1½" PN25
BSP NPT本体设计条件 2" PN16
PMA最高允许压力 25 bar g
TMA最大允许温度 180 ℃
最低允许温度 -10 ℃
PMO饱和蒸汽下最高工作压力 9 bar @ 180 ℃
TMO最大工作温度 180 ℃
最低工作温度（注：低于此运行温度，请咨询斯派莎克公司） -10 ℃
环境温度限制 - 最高 60 ℃
环境温度限制 - 最低 -10 ℃
△PMX最大压差 见第4页
最大冷态试验压力1.5 x PMA（PN等级）
注：装有内部件时，测试压力不能超过△PMX

技术参数

泄漏率 PTFE软密封快开从阀座上方 ASME class VI开/关1 - 2
流动特性
流动方向 PF51G - NC 从阀座上方1 - 2
流动方向 PF51G - NO 从阀座下方2 - 1
流动方向 PF51G - BD 从阀座上方1 - 2；从阀座下方2 - 1
先导介质 空气或水，最高60 ℃
执行器可旋转角度 360 °
执行器型号和尺寸 - 型号1 = 45mm直径 先导阀连接方式 ¼" BSP
执行器型号和尺寸 - 型号1 = 45mm直径 先导阀最大压力 10 bar g
执行器型号和尺寸 - 型号2 = 63mm直径 先导阀连接方式 ¼" BSP
执行器型号和尺寸 - 型号2 = 63mm直径 先导阀最大压力 10 bar g
执行器型号和尺寸 - 型号3 = 90mm直径 先导阀连接方式 ¼" BSP
执行器型号和尺寸 - 型号3 = 90mm直径 先导阀最大压力 8 bar g
Kvs值 ½" 4.5
Kvs值 ¾" 8
Kvs值 1" 15.6
Kvs值 1¼" 24.6
Kvs值 1½" 42
Kvs值 2" 57
转换公式 Cv (UK)=Kv x0.963
Cv (US)=Kv x1.156

材质

序号部件 材质
1 青铜EN 1982 CC491K
2（½"和1"） 青铜EN 1982 CC491K
2（¾", 1¼", 1½"和2"） 黄铜EN 12165 CW617N
3 不锈钢AISI 316L
4 PTFE
5 不锈钢AISI 316
6 V型PTFE
7 氟化橡胶
8 聚酰胺玻璃
9 聚酰胺玻璃
10 氟化橡胶
11 PTFE

△PMX - PF51G气动活塞角阀的最大压差

  • PF51G - NC（常闭）

    型号 阀口径 执行器直径(mm) 流动方向(1 - 2) 最大压差(bar) 先导介质压力(bar)
    PF51G - 1NC ½" 45 阀座上方 1.8 - 10 16
    PF51G - 1NC ¾" 45 阀座上方 1.8 - 10 16
    PF51G - 1NC 1" 45 阀座上方 1.8 - 10 16
    PF51G - 2NC ½" 63 阀座上方 1.5 - 10 20
    PF51G - 2NC ¾" 63 阀座上方 1.5 - 10 20
    PF51G - 2NC 1" 63 阀座上方 1.5 - 10 20
    PF51G - 2NC 1¼" 63 阀座上方 3.0 - 10 16
    PF51G - 2NC 1½" 63 阀座上方 3.0 - 10 16
    PF51G - 2NC 2" 63 阀座上方 3.0 - 10 11
    PF51G - 3NC 1" 90 阀座上方 1.0 - 8 20
    PF51G - 3NC 1¼" 90 阀座上方 2.5 - 8 16
    PF51G - 3NC 1½" 90 阀座上方 2.5 - 8 16
    PF51G - 3NC 2" 90 阀座上方 2.5 - 8 15

  • PF51G - NO（常开）

    型号 阀口径 执行器直径(mm) 流动方向(2 - 1) 最大压差(bar) 先导介质压力(bar)
    PF51G - 1NO ½" 45 阀座下方 1.8 - 10 16
    PF51G - 1NO ¾" 45 阀座下方 1.8 - 10 16
    PF51G - 1NO 1" 45 阀座下方 1.8 - 10 16
    PF51G - 2NO ½" 63 阀座下方 1.5 - 10 16
    PF51G - 2NO ¾" 63 阀座下方 1.5 - 10 16
    PF51G - 2NO 1" 63 阀座下方 1.5 - 10 16
    PF51G - 2NO 1¼" 63 阀座下方 1.5 - 10 16
    PF51G - 2NO 1½" 63 阀座下方 1.5 - 10 16
    PF51G - 2NO 2" 63 阀座下方 1.5 - 10 12
    PF51G - 3NO 1" 90 阀座下方 1.0 - 8 16
    PF51G - 3NO 1¼" 90 阀座下方 1.0 - 8 16
    PF51G - 3NO 1½" 90 阀座下方 1.0 - 8 16
    PF51G - 3NO 2" 90 阀座下方 1.0 - 8 16

  • PF51G - BD（双向流动、常闭）

    型号 阀口径 执行器直径(mm) 流动方向(1 - 2)最大压差(bar) 流动方向(2 - 1)最大压差(bar) 先导介质压力(bar)
    PF51G - 1BD ½" 45 16 5.0 - 10 16
    PF51G - 1BD ¾" 45 16 5.0 - 10 7.0
    PF51G - 1BD 1" 45 16 5.0 - 10 5.0
    PF51G - 2BD ½" 63 16 3.8 - 10 16.0
    PF51G - 2BD ¾" 63 16 3.8 - 10 16.0
    PF51G - 2BD 1" 63 16 3.8 - 10 11.0
    PF51G - 2BD 1¼" 63 16 3.8 - 10 6.0
    PF51G - 2BD 1½" 63 12 3.8 - 10 4.0
    PF51G - 2BD 2" 63 8 3.8 - 10 2.5
    PF51G - 3BD 1" 90 16 3.3 - 8 14.0
    PF51G - 3BD 1¼" 90 16 3.3 - 8 12.0
    PF51G - 3BD 1½" 90 16 3.3 - 8 8.0
    PF51G - 3BD 2" 90 14 3.3 - 8 5.0

重量（近似）

阀口径 执行器类型和尺寸 重量(kg)
½" 1 (45 mm) 0.8
½" 2 (63 mm) 1.2
¾" 1 (45 mm) 0.9
¾" 2 (63 mm) 1.3
1" 1 (45 mm) 1.1
1" 2 (63 mm) 1.5
1" 3 (90 mm) 2.2
1¼" 2 (63 mm) 1.9
1¼" 3 (90 mm) 2.4
1½" 2 (63 mm) 2.4
1½" 3 (90 mm) 2.6
2" 2 (63 mm) 2.9
2" 3 (90 mm) 3.3
注：有行程开关和流量调节器的阀加0.2kg（执行器1除外）

阀选型指南

阀口径 ½", ¾", 1", 1¼", 1½"和2"
阀类型 P = 活塞式
阀流动特性 F = 快开
阀体材质 5 = 青铜
连接方式 1 = 螺纹BSP或NPT
阀杆密封 G = PTFE
执行器类型 1 = 45 mm直径（阀口径½" - 1"）
2 = 63 mm直径（阀口径½" - 2"）
3 = 90 mm直径（阀口径1" - 2"）
阀位置 NC = 常闭
NO = 常开
BD = 双向流动，常闭
选项 I = 行程开关（电磁继电器指示阀的开关位置，最高额定值：电压 (V)=500 V，电流 (I)=0.5 A，功率 §=30 VA，根据需要，在执行器2和3的后面加后缀‘ I ’）
R = 流量调节器（可以手动控制阀的最大流量，对于常开阀，可提供手动关闭，根据需要，在执行器2和3的后面加后缀‘ R ’）

订购示例

1 - 斯派莎克PF51G - 2NC青铜气动活塞开关角阀，螺纹连接BSP，1"

备件

不同口径的阀和执行器均可提供一套密封组件，包括：活塞唇型密封、执行器O形圈、阀塞软密封（PTFE）、阀体密封。

订购备件示例

1 - 密封组件用于PF51G - 2NC，日期代码120，1"

安全信息、安装和维护

详细资料请参考随产品一起提供的安装和维修指南。阀门可安装在任何方位，为了方便电磁阀的安装，执行器可360°旋转。

相关部件 - 电磁阀

DM二位三通电磁阀可以直接安装（banjo式连接）在PF51G - NC、NO和BD系列气动开关角阀上，工作介质为空气或水，阀门为DIN连接。

型号 类型 执行器 电压/频率 连接方式
DM11 1 45 mm 230/50或240/60 Vac 1 / 8 " BSP
DM12 1 45 mm 110/50或120/60 Vac 1 / 8 " BSP
DM13 1 45 mm 24/50或24/60 Vac 1 / 8 " BSP
DM14 1 45 mm 24 Vdc 1 / 8 " BSP
DM21 2 63 mm 230/50或240/60 Vac ¼" BSP
DM22 2 63 mm 110/50或120/60 Vac ¼" BSP
DM23 2 63 mm 24/50或24/60 Vac ¼" BSP
DM24 2 63 mm 24 Vdc ¼" BSP
DM31 3 90 mm 230/50或240/60 Vac ¼" BSP
DM32 3 90 mm 110/50或120/60 Vac ¼" BSP
DM33 3 90 mm 24/50或24/60 Vac ¼" BSP
DM34 3 90 mm 24 Vdc ¼" BSP
