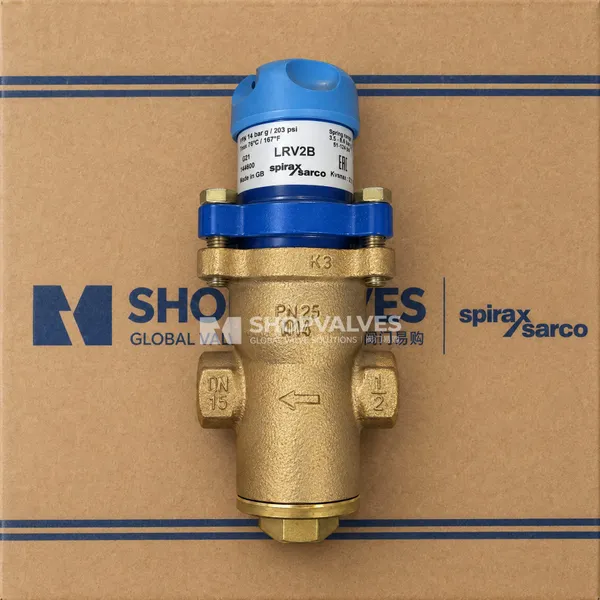

斯派莎克 Spirax Sarco LRV2B LRV2S 炮铜减压阀

描述

斯派莎克Spirax Sarco LRV2B和LRV2S炮铜减压阀属于直接作用式减压阀，适用于液体系统。LRV2B带磷青铜/黄铜波纹管，LRV2S带不锈钢(316Ti/316L)波纹管。可通过调节手轮上塑料标志牌不同颜色区分下游压力控制弹簧范围，灰色对应0.35 - 1.7 bar g，绿色对应1.40 - 4.0 bar g，橙色对应3.50 - 8.6 bar g，压力范围重叠时，用较低范围弹簧控制效果更佳。

可供型号

型号	SKU
1/2" LRV2S GREY (0.35 - 1.7 bar g)	0014360
1/2" LRV2S GREEN (1.40 - 4.0 bar g)	0014460
1/2" LRV2S ORG ( 3.50 - 8.6 bar g)	0014560
3/4" LRV2S GREY (0.35 - 1.7 bar g)	0015360
3/4" LRV2S GREEN (1.40 - 4.0 bar g)	0015460
3/4" LRV2S ORG ( 3.50 - 8.6 bar g)	0015560
1" LRV2S GREY (0.35 - 1.7 bar g)	0016360
1" LRV2S GREEN (1.40 - 4.0 bar g)	0016460
1" LRV2S ORG ( 3.50 - 8.6 bar g)	0016560

口径和管道连接

提供½", ¾", 1"规格的螺纹连接，连接标准为BSP (BS 21 Rp)或NPT。

压力/温度限制

本体设计条件为PN16。最高允许压力PMA为25 bar g @ 120 °C，最高允许温度TMA为100 °C @ 17 bar g ，最低允许温度为0 °C。最高工作压力PMO为14 bar g @ 75 °C，最高工作温度TMO为75 °C @ 14 bar g。最低设计温度为0 °C，低于此温度需咨询斯派莎克公司。最大工作压差由PMO决定，建议最大减压比（最大流量下）为10 : 1。设计最大冷态水压试验压力为38 bar g，内部组件安装后，测试压力不允许超过17 bar g。

材质

多个部件采用不同材质，如弹簧室为铝 - 环氧脂涂层（LM24），调节手轮为塑料 - 聚丙烯，阀体为炮铜（BS 1400 LG2）等。

排量

阀门全开时不同口径有不同Kv值，½"为2.1，¾"为3.6 ，1"为4.3。可通过公式Cv (UK) = Kv x 0.963、Cv (US) = Kv x 1.156进行转换，用于安全阀选型。

重量

口径	重量(kg)
½"	2.0
¾"	2.1
1"	2.4

安全信息,安装和维护

需按阀体上的箭头流动方向，将减压阀安装在水平管道上，具体安装维修细节可参考随产品提供的安装维修指南(IM-P001-18)。

订购说明

订购时需明确产品规格，例如：1- 斯派莎克LRV2减压阀，炮铜阀体，带橙色弹簧（3.5/8.6 bar g），½"。

备件

提供多种备件，如压力调节弹簧、波纹管组件等。订购备件时要注明减压阀的口径、型号和压力范围。
