斯派莎克 Spirax Sarco HV3截止阀

描述

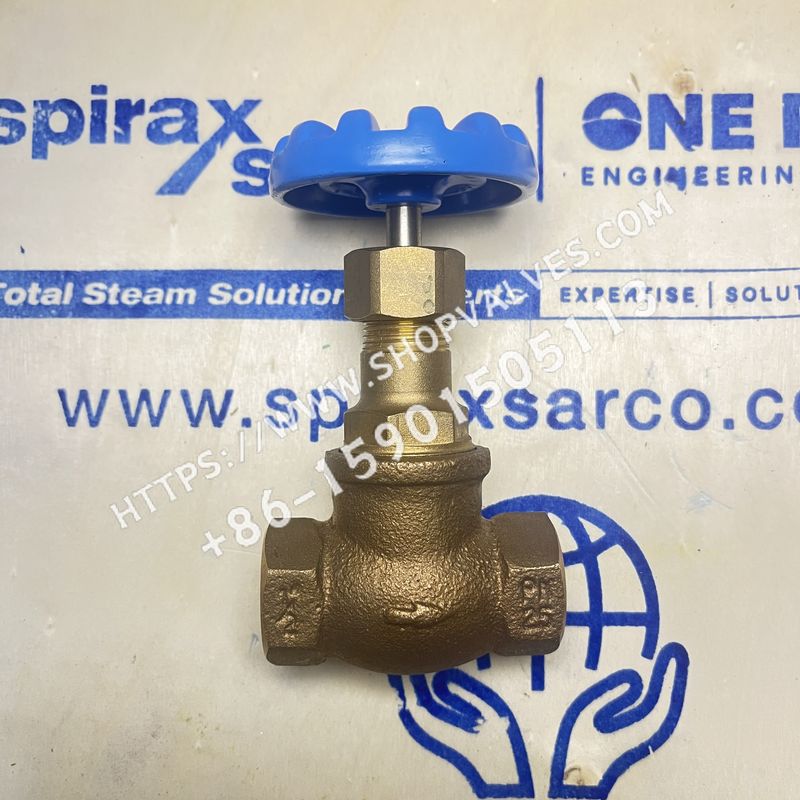

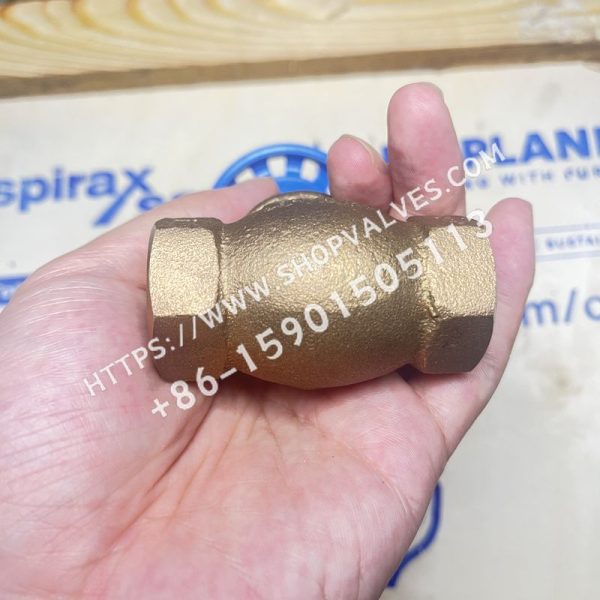

斯派莎克Spirax Sarco HV3截止阀是青铜阀体球形阀，可用于蒸汽、水、油及空气应用中，满足BS 5154 Series A标准。

口径和管道连接

½"、¾"、1"、1¼"、1½"、2"，BSP螺丝连接。

限定条件

阀体设计状况	PN25
PMA - 最大允许压力	25 bar g @170 ℃
TMA - 最大允许温度	260 ℃ @10.5 bar g
最低允许温度	-10 ℃
PMO最大工作压力	25 bar g@170 ℃
TMO最高工作温度	260 ℃ @10.5 bar g
最低工作温度	-10 ℃
最大冷态测试压力	38 bar g

工作范围

存在产品不能使用的区域，具体由温度和压力范围限定。

材质

序号	部件	材质
1	阀体	BS1400 LG2
2	部分部件	不锈钢AISI 431
3	部分部件	不锈钢AISI 431
4	锁定螺母	BS1400 LG2
5	阀帽	BS1400 LG2
6	不同口径对应部件	1/2" - 1"：奥氏体不锈钢BS 970 303 S31；1¼" - 2"：BS1400 LG2
7	部分部件	BS1400 LG2
8	部分部件	PTFE
9	密封压盖	BS1400 LG2
10	填料螺母	BS1400 LG2
11	手轮	DIN 1725 Gk - A1 Si1
12	手轮螺母	DIN 17660 MS63

KV值

口径	½"	¾"	1"	1¼"	1½"	2"
KV	1.3	1.6	4.2	13.8	19.7	28

重量

口径	重量（kg）
½"	0.60
¾"	0.86
1"	1.30
1¼"	2.08
1½"	2.86
2"	4.65

安全信息、安装和维护

具体内容请参考安装维修指南(IM - P060 - 04)。

安装事项

请按阀体上的流向箭头安装。阀可以安装在任何平面，但手轮不可低于阀体。

处置

本产品可再循环利用，处理得当不会造成环境危害。

订购说明

例：1 - 斯派莎克1½"HV3截止阀，BSP螺纹连接。
