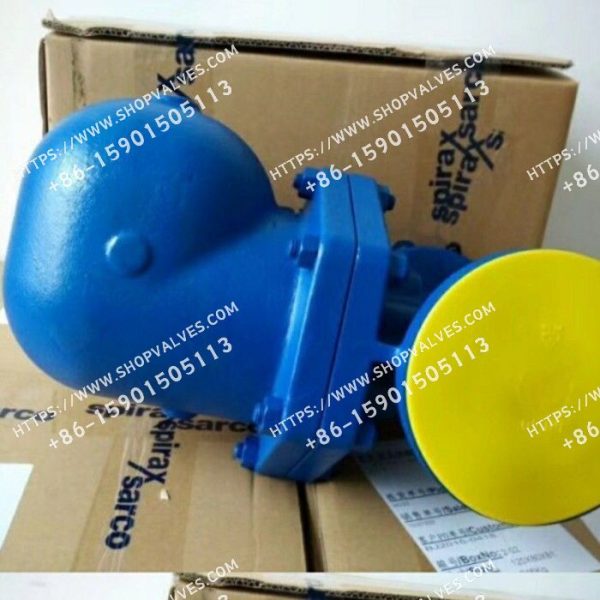

斯派莎克 Spirax Sarco FT47-4.5 FT47-10 FT47-14 FT47-21 FT47-32 球墨铸铁材质浮球式蒸汽疏水阀

描述

斯派莎克Spirax Sarco FT47球墨铸铁材质浮球式蒸汽疏水阀(DN15-DN50)，内置自动排空气阀装置，法兰连接。可水平或垂直安装，垂直安装型号为FT47V；水平安装的FT47（最大至21 bar g）另有手动调节针阀可供选择，用于破蒸汽汽锁，型号为FT47-C。还可根据需要在阀盖上钻3/8" BSP或NPT螺纹孔，用于安装排放阀。阀体和阀盖铸件由经过TÜV认证的铸造厂生产。

标准

本产品符合欧洲压力设备指令97/23/EC，根据需要可提供标志。

证书

本产品可提供制造商的测试报告，也可提供EN10204 3.1证书。如需提供证书，请在订购时注明。

口径和管道连接

• 口径：DN15、DN20、DN25、DN40和DN50。
• 连接方式：水平安装型，面对阀体时，DN15-DN25流动方向从左至右，DN40和DN50从右至左；垂直安装型流动方向从上往下。标准法兰为EN1092 PN40和PN25，法兰端面尺寸符合EN 26554(系列1)；根据需要可提供法兰ANSI B16.5 class 150，法兰端面尺寸符合EN 26554(系列1)，ANSI法兰的螺栓孔为UNC螺纹 。

工作范围

产品有特定的使用区域限制，如不能用于A - B法兰EN 1092 PN40、A - C法兰ANSI 150区域，否则可能损坏内部件。

阀体设计条件	PN40
PMA最大允许压力	40 bar g @ 100 ℃
TMA最大允许温度	300℃ @ 28 bar g
最低允许温度	-10 ℃
PMO饱和蒸汽下最大工作压力	32 bar g @ 239 ℃（DN40和DN50阀的PMO为DPMX ）
TMO最大工作温度	285℃ @ 29 bar g
最低工作温度 （低温应用时，请咨询斯派莎克公司 ）	0 ℃
DPMX最大压差（DN15, 20, 25 ）	4.5 bar、10 bar、14 bar、21 bar、32 bar
DPMX最大压差（DN40, 50 ）	4.5 bar、10 bar、21 bar、32 bar
设计最大冷态水压试验压力	60 bar g
内部安装后试验压力限制	不能超过48 bar，否则会损坏内部件

材质

序号	部件	材质
1	阀体	球墨铸铁，DIN 1693 GGG 40.3
2	螺栓	钢，DIN 17420 21 Cr Mo V57
	螺帽（DN15, DN20 和 DN25 ）	钢，EN 10269 25 Cr Mo 4
	螺帽（DN40 和 DN50 ）	钢，DIN 17420 24 Cr Mo 5
3	阀盖垫片	加强型片状石墨
4	阀盖	球墨铸铁，DIN 1693 GGG 40.3
5	阀座（DN15, DN20 和 DN25水平连接 ）	不锈钢，BS 970 431 S29
	阀座（DN15 和 DN20垂直连接 ）	不锈钢，BS 3146 Pt2 ANC2
	阀座（带防冲蚀挡板的主阀装置 ）	不锈钢，BS 970 416 S37
6	阀座垫片（DN15, DN20 和 DN25 ）	不锈钢，BS 1449 304 S11
	主阀组件垫片（DN40 和 DN50 ）	加强型片状石墨
7	枢轴支架装配螺钉（DN15, DN20 和 DN25 ）	不锈钢，BS 4183 18/8
	主阀装配螺栓（DN40 ）	不锈钢，BS 970 302 S25
	主阀装配螺栓螺帽（DN50 ）	不锈钢，BS 970 431 S29
8	浮球连杆结构	不锈钢，BS 1449 304 S16
9	排空气阀装置	不锈钢
10	SLR装置	不锈钢，BS 970 303 S31
11	SLR垫片	钢，BS 1449 CS 4
12	SLR密封	石墨
13	支架	不锈钢，BS 1449 304 S16
14	枢轴支架	不锈钢，BS 1449 304 S16
15	枢轴销	不锈钢
16	内部挡板（仅DN40 和 DN50 ）	不锈钢，BS 1449 304 S16
17	排空阀座垫片	不锈钢，BS 1449 409 S19
18	防冲蚀挡板	不锈钢，BS 970 431 S29

重量

口径	重量
DN15	10.8kg
DN20	10.8kg
DN25	15.0kg
DN40	33.0kg
DN50	34.0kg

排量

详见TI-S02-36。

安全信息、安装和维修

详细信息请参考随产品提供的安装维修指南(IM-S02-30)。安装时需按照阀体上所示流向安装，确保浮球臂位置水平以保证浮球能自由垂直升降。

处理

本产品可循环使用，处置得当不会对环境造成危害。

订购说明

例：1-斯派莎克DN25 FT47-14浮球式蒸汽疏水阀，EN1092 PN40法兰连接，球墨铸铁阀体，带排空气阀装置。
