描述
斯派莎克 Spirax Sarco FT43铸铁材质浮球式蒸汽疏水阀DN25 - DN50，不锈钢内部件，内置自动排空气阀装置，水平安装（也有垂直安装的FT43V型号），法兰连接。可在线维修，无需拆卸管道。另有手动调节针阀（FT43 - C型号）可供选择，用于破蒸汽汽锁。根据需要可在阀盖上钻BSP或NPT螺纹孔，用于安装排放阀。使用BP99/32液囊，可应用于过热蒸汽，过热度为150℃@0 bar g，50℃@32 bar g。
可供型号
| 型号 | SKU |
|---|---|
| DN25 FT43-4.5 | 831293 |
| DN25 FT43-10 | 831393 |
| DN25 FT43-14 | 831493 |
| DN40 FT43-4.5 | 831893 |
| DN40 FT43-10 | 831993 |
| DN40 FT43-14 | 832093 |
| DN50 FT43-4.5 | 832493 |
| DN50 FT43-10 | 832593 |
| DN50 FT43-14 | 832693 |
标准与证书
本产品符合欧洲压力设备指令97/23/EC。可提供制造商提供的测试报告，如需证书，请在订购时注明。
选项
除带排气阀外，该型号疏水阀还可带破蒸汽汽锁装置（SLR），型号名称后带字母C。可在阀盖上（下）钻3/8"SP或3/8"PT螺纹孔，用于安装平衡管（排污阀）。
口径和管道连接
有DN25、DN40和DN50三种口径。水平连接时，面对阀体，DN25的流向从左至右，DN40和DN50的流向从右至左；垂直连接时，流向仅为从上到下。标准法兰为EN 1092 PN16，法兰端面尺寸符合EN 26554（系列1）。根据需要可提供法兰JIS/KS 10和ANSI B 16.5 class 125法兰，ANSI/JIS/KS法兰带螺纹孔，便于安装法兰螺栓，ANSI法兰的螺栓孔为UNC螺纹，JIS/KS法兰的螺栓孔为公制螺纹。
工作范围
明确不同法兰类型适用的工作范围，本产品存在禁止使用区域。
| 阀体设计条件 | PN16 | |
|---|---|---|
| PMA最大允许压力 | 16 bar g@120°C | |
| TMA最高允许温度 | 220°C @12.1 bar g | |
| 最低允许温度 | 0°C | |
| PMO饱和蒸汽下最大工作压力 | 13 bar g@195°C | |
| 注: DN40和DN50阀的PMO等于△PMX。 | ||
| TMO最高工作温度 | 220°C@12.1 bar g | |
| 最低工作温度 注:低于此温度,请咨询斯派莎克公司。 | 0°C | |
| △PMX最大压差 | FT43 - 4.5 | 4.5 bar |
| FT43 - 10 | 10 bar | |
| FT43 - 14 | 13 bar | |
| 设计最大冷态水压试验压力 注:内部组件安装后,测试压力不能超过 | 24 bar g |

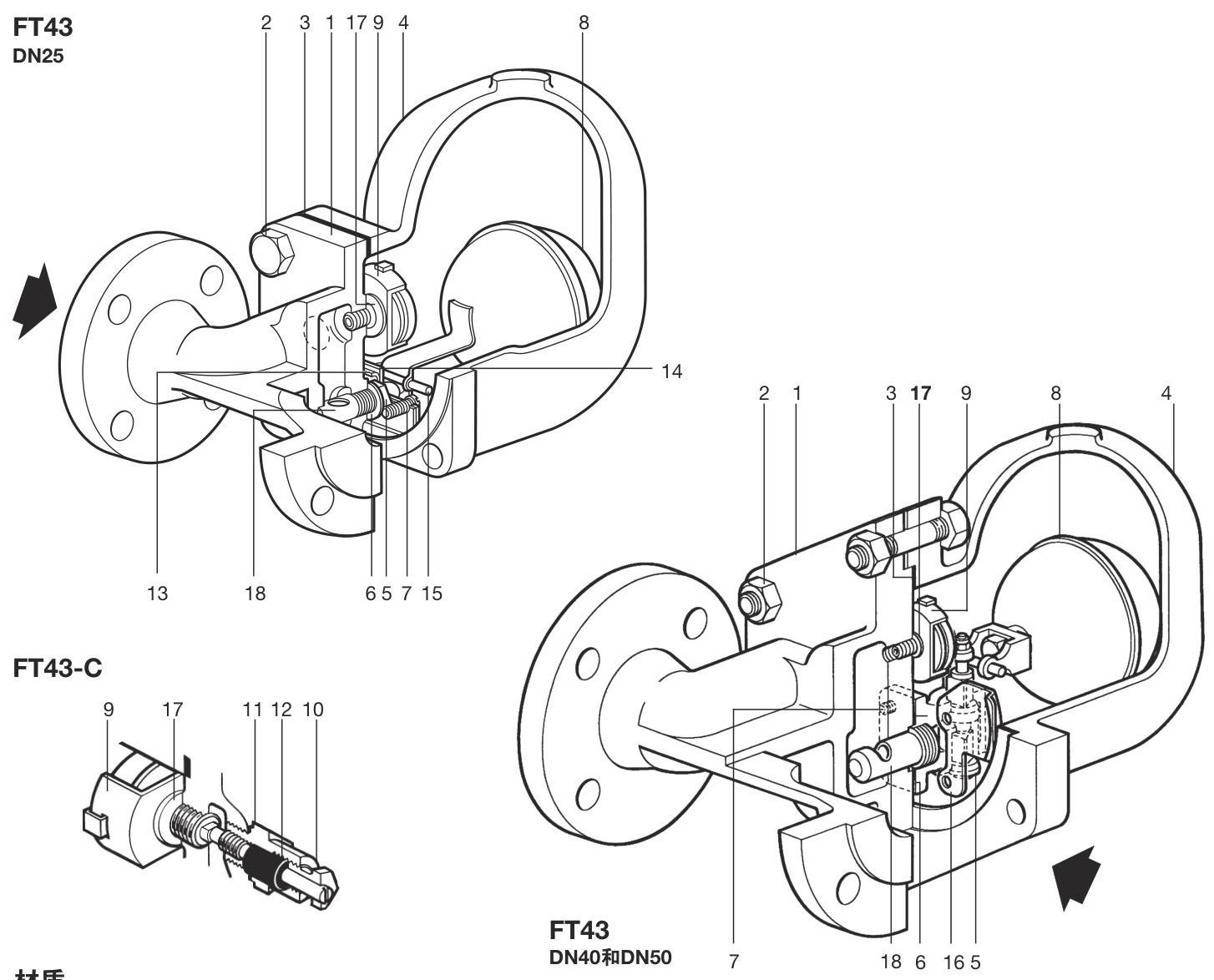

材质
| 序号 | 部件 | 材质 | ||
|---|---|---|---|---|
| 1 | 阀体 | 铸铁 | EN-JL 1040 | |
| 阀盖螺栓 | DN25 | 钢 | BS 3692 Gr. 8.8 | |
| 2 | 阀盖螺栓 | 钢 | BS 4882 - B7M | |
| 阀盖螺帽 | 钢 | BS 3692 Gr. 8.8 | ||
| 3 | 阀盖垫片 | 加强型片状石墨 | ||
| 4 | 阀盖 | 铸铁 | EN-JL 1040 | |
| 阀座 | DN25 | 不锈钢 | BS 970 431 S29 | |
| 5 | 带防冲蚀挡板的主阀装置 | DN40, DN50 | 不锈钢 | BS 3146 Part 2 |
| Anc 2 | ||||
| 6 | 阀座垫片 | DN25 | 不锈钢 | BS 1449 304 S11 |
| 主阀装置垫片 | DN40, DN50 | 加强型片状石墨 | ||
| 枢轴支架装配螺栓 | DN25 | 不锈钢 | BS 4183 18/8 | |
| 7 | 主阀装配螺栓 | DN40 | BS 970 304 S16 | |
| 螺栓螺帽 | DN50 | BS 6105 A4.80 | ||
| 8 | 浮球连杆机构 | 不锈钢 | BS 1449 304 S16 | |
| 9 | 排空气阀装置 | 不锈钢 | ||
| 10 | SLR装置 | 不锈钢 | BS 970 303 S21 | |
| 11 | SLR垫片 | 低碳钢 | BS 1449 CS4 | |
| 12 | SLR密封 | 石墨 | ||
| 13 | 支架 | 不锈钢 | BS 1449 304 S16 | |
| 14 | 枢轴支架 | 不锈钢 | BS 1449 304 S16 | |
| 15 | 枢轴销 | 不锈钢 | ||
| 16 | 内部挡板 | DN40和DN50 | 不锈钢 | BS 1449 304 S15 |
| 17 | 排空阀座垫片 | 不锈钢 | BS 1449 409 S19 | |
| 18 | 防冲蚀挡板 | 不锈钢 | BS 970 431 S29 |
重量
| 口径 | 重量（kg） |
|---|---|
| DN25 | 8.3 |
| DN40 | 21.5 |
| DN50 | 30.5 |
安全信息、安装和维护
详细信息请参考随产品提供的安装维修指南(IM-S02-30)。按照阀体所示的流向安装，确保浮球臂位置水平以保证浮球能自由垂直升降。
处理
本产品可循环使用，处置得当不会对环境造成危害。
订购说明
例：1 - 斯派莎克DN25，FT43 - 4.5(R - L)浮球式蒸汽疏水阀，EN 1092 PN16法兰连接，铸铁阀体，带排空气阀装置。
