斯派莎克 Spirax Sarco BTM7疏水阀 BTM7不锈钢洁净型卫生级热静力蒸汽疏水阀

描述

斯派莎克Spirax Sarco BTM7不锈钢材质洁净型热静力式蒸汽疏水阀为可维修型热静力蒸汽疏水阀，设计用于排除洁净蒸汽系统的冷凝水，可用于消毒器、制程容器和CIP/SIP系统等。阀体由316L不锈钢制成，内表面光洁度高，一般抛光到1.6~3.2Ra，自排放设计，在接近饱和温度下疏水，疏水阀单独包装，配有保护盖，并密封在塑胶袋里。

可供型号

型号	SKU

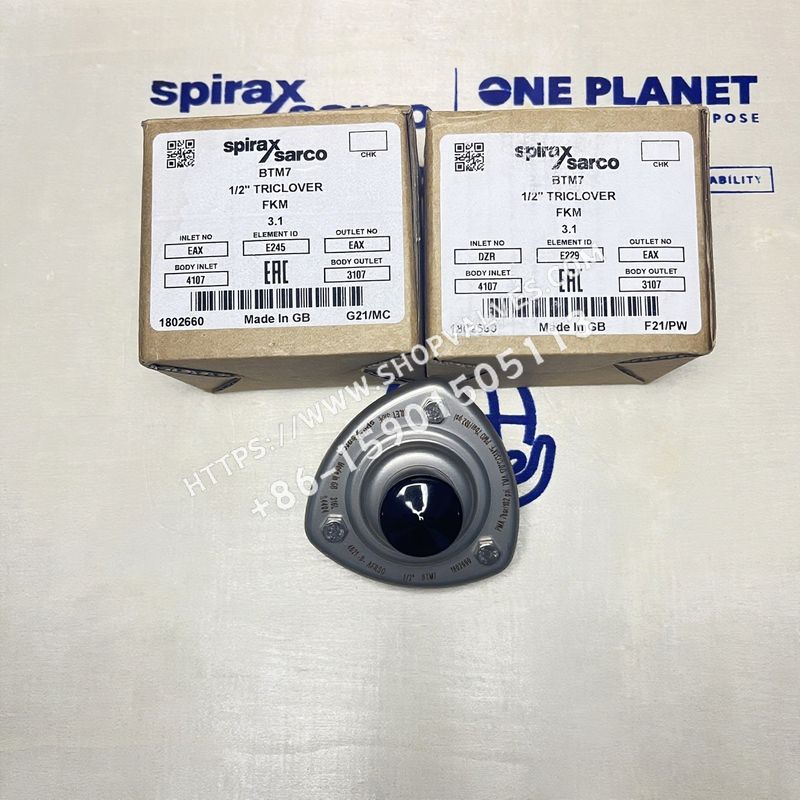

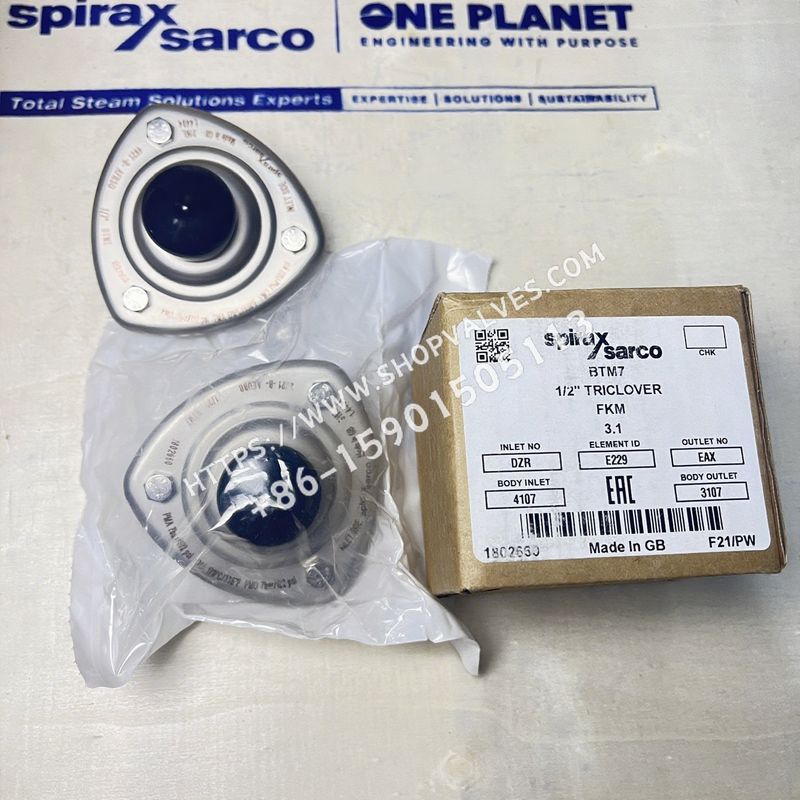

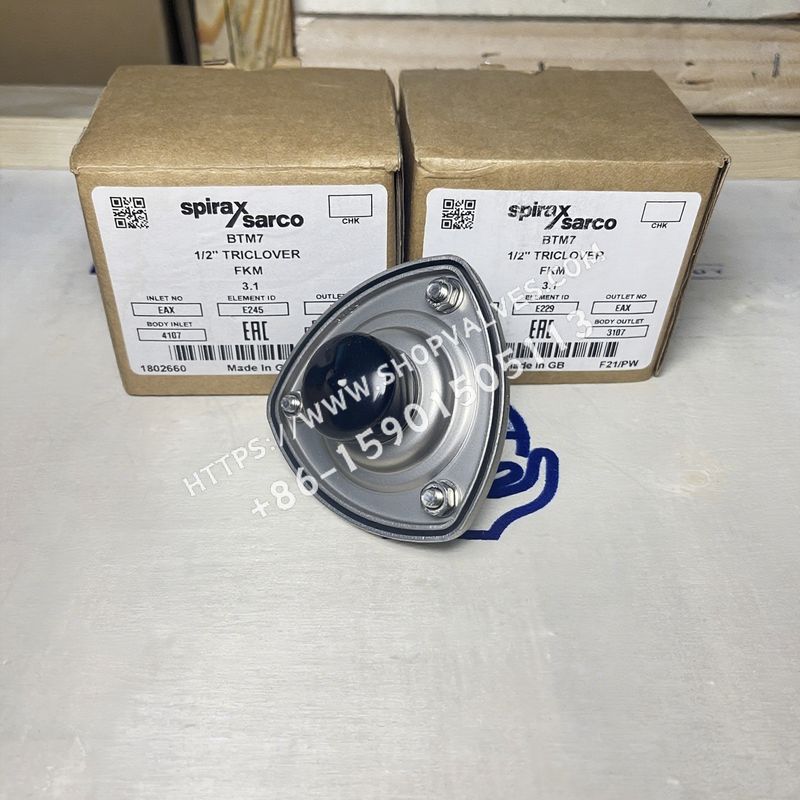

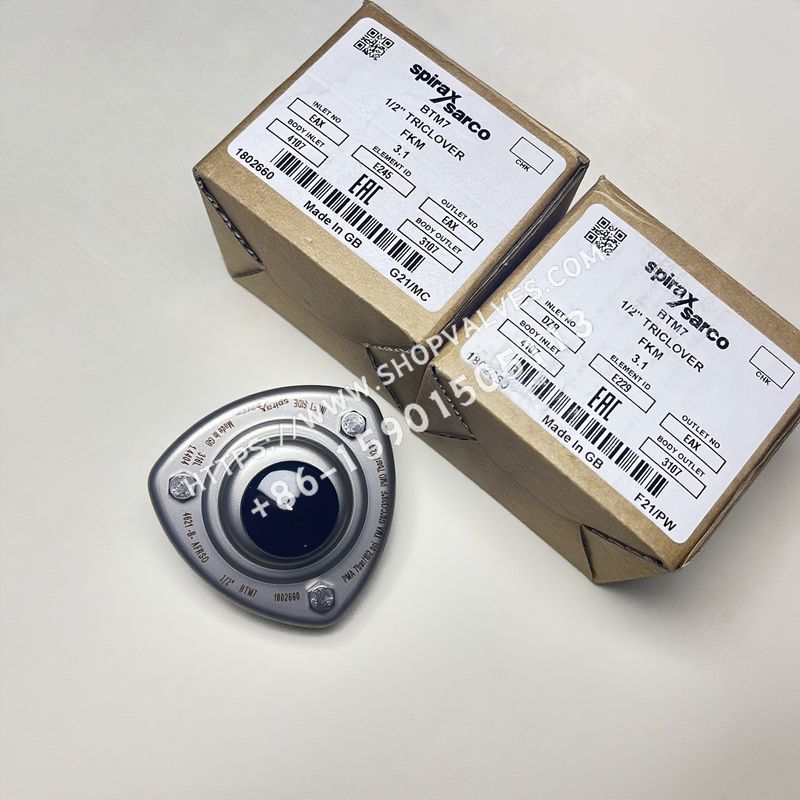

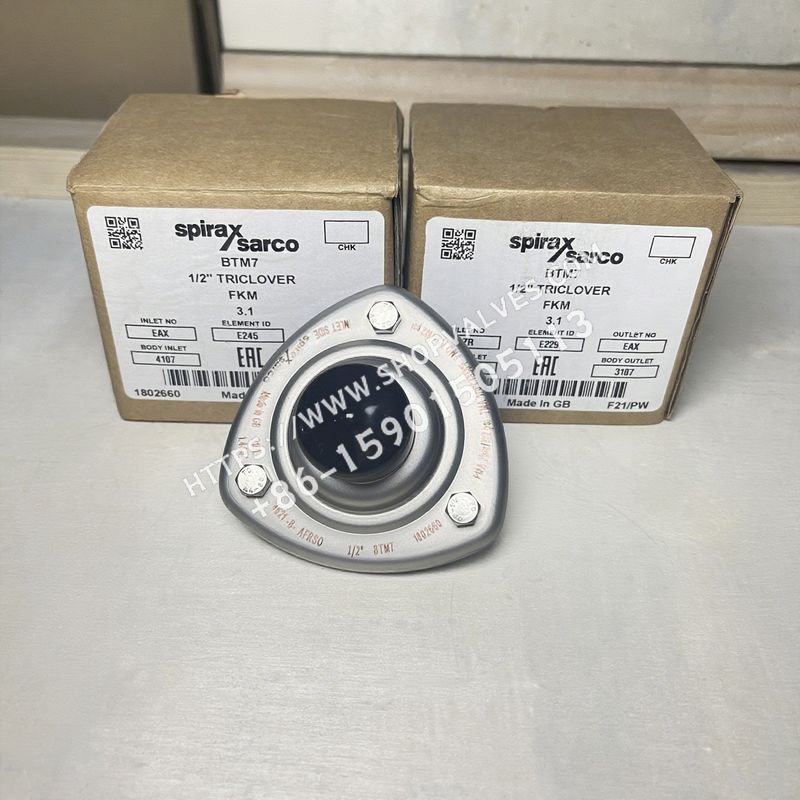

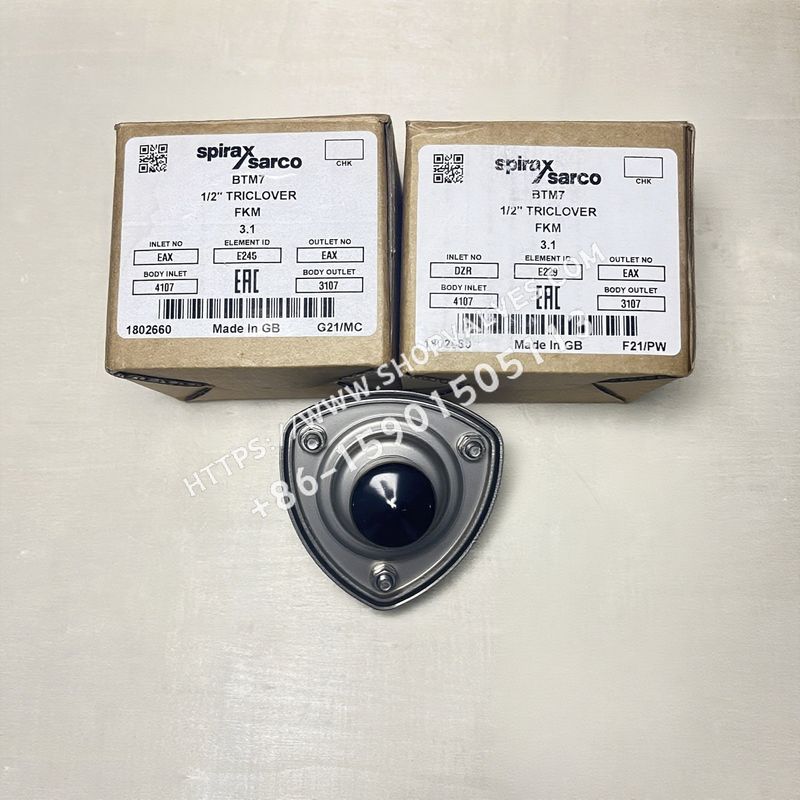

BTM7 1/2" TRI-CLAMP	1802660
BTM7 3/4" TRI-CLAMP	1802760

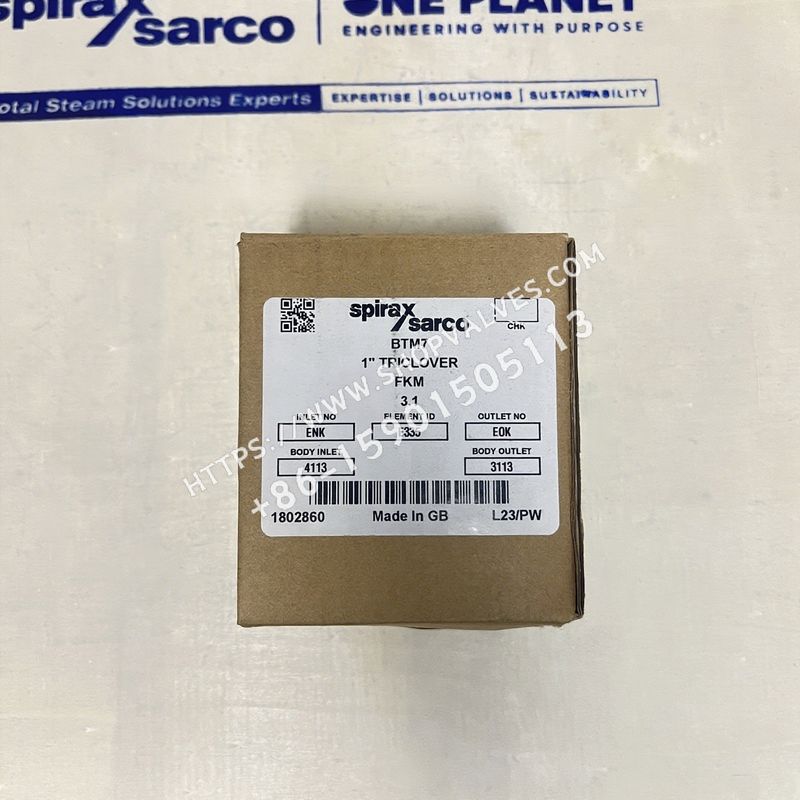

BTM7 1" TRI-CLAMP	1802860

选项

• 固定排放口，用于故障时开启。
• 各种形式的连接方式。

标准

• 本产品符合ASME BPE。
• 本产品符合欧洲压力设备指令。
• 所有与介质接触的部件材质均符合FDA/3-A认证。
• 密封圈符合FDA CFR 21, paragraph 177, section 2600, USP Class VI。

证书

本产品可提供材质证书EN 10204 3.1。注：如需证书请在订购时说明。

口径和管道连接

• ¼", ½", ¾", 1"螺纹连接BSP或NPT。
• ½", ¾", 1" OD X 16 swg (0.065")对焊端头。
• ½", ¾", 1"卫生卡箍式接头。
• DIN 11850 (Series 1)对焊端头12 mm O/D x 1.0mm (DN10-D)对焊、18 mm O/D x 1.0 mm (DN15-D)对焊。
• ISO 1127 (Series 1)对焊端头13.5 mm O/D x 1.6 mm (DN8-I)对焊、17.2 mm O/D x 1.6 mm (DN10-I)对焊、21.3 mm O/D x 1.6 mm (DN15-I)对焊。
  注：可根据需要提供其它连接方式，请咨询斯派莎克公司。

工作范围

本产品有特定的工作范围限制，不应用于超出规定的区域，否则可能损坏其内部件。具体限制条件如下：

阀体设计条件
PMA - 最大允许压力	7 bar g@170 ℃
TMA - 最高允许温度	170 ℃ @7 bar g
最低允许温度	-10 ℃
PMO 饱和蒸汽下最大工作压力	7 bar g
TMO - 最大工作温度	170 ℃
最低工作温度	0 ℃
设计最大冷态水试验压力	10.7 bar g

材质

序号	部件	材质
1	阀体 ( 进口 )	不锈钢AISI 316L(1.4404)
2	带阀座的阀体 ( 出口 )	不锈钢AISI 316L(1.4404)
3	‘ O ’型密封圈	FKM
4	热静力元件	不锈钢ANSI 316L(1.4404)
5	螺栓及螺母	不锈钢BS 6105 Gr. A4 80
垫圈	奥氏体不锈钢

重量（近似）

口径	重量（kg）
¼"	0.53
½"	0.62（螺纹连接）、0.66（卫生卡箍式）
¾"	0.68（螺纹连接）、0.77（卫生卡箍式）
1"	0.77（螺纹连接）、0.90（卫生卡箍式）
DN8	0.53
DN10	0.53
DN15	0.62

安全信息、安装和维修

详细信息请参考随产品提供的安装维修指南(IM-P180-05)。
安装提示：
该产品设计安装于垂直管道上，流向向下以确保冷凝水自由排放。不要将热静力元件暴露在过热状态中，否则会损坏元件。疏水阀前后应安装合适的截止阀，以确保维护和更换时的安全。

订购说明

举例：1-斯派莎克DN15 BTM7可维修型热静力洁净蒸汽疏水阀，带管端ISO 1127，系列1。
