描述

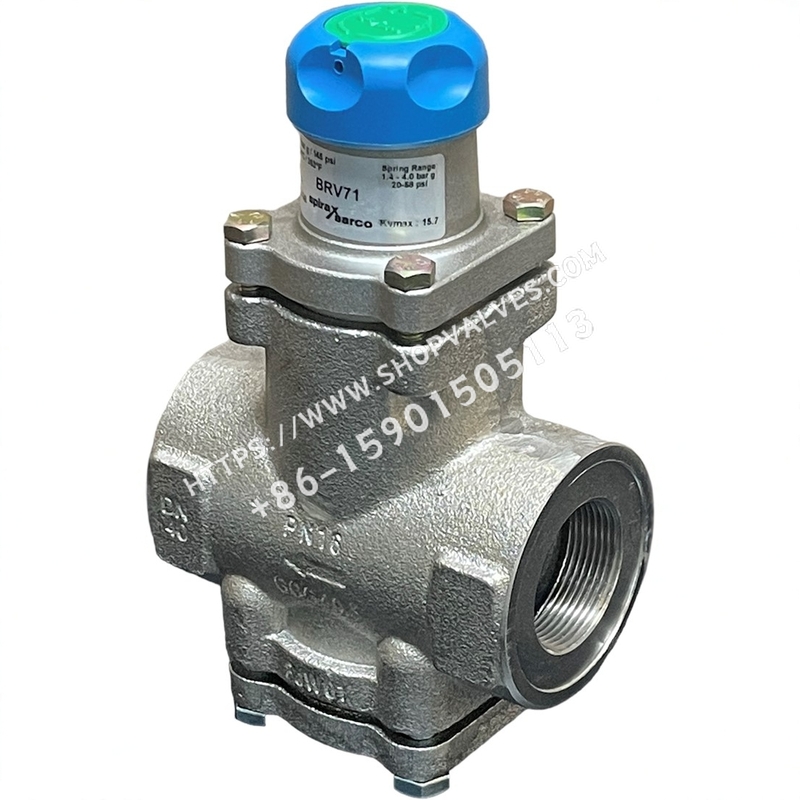

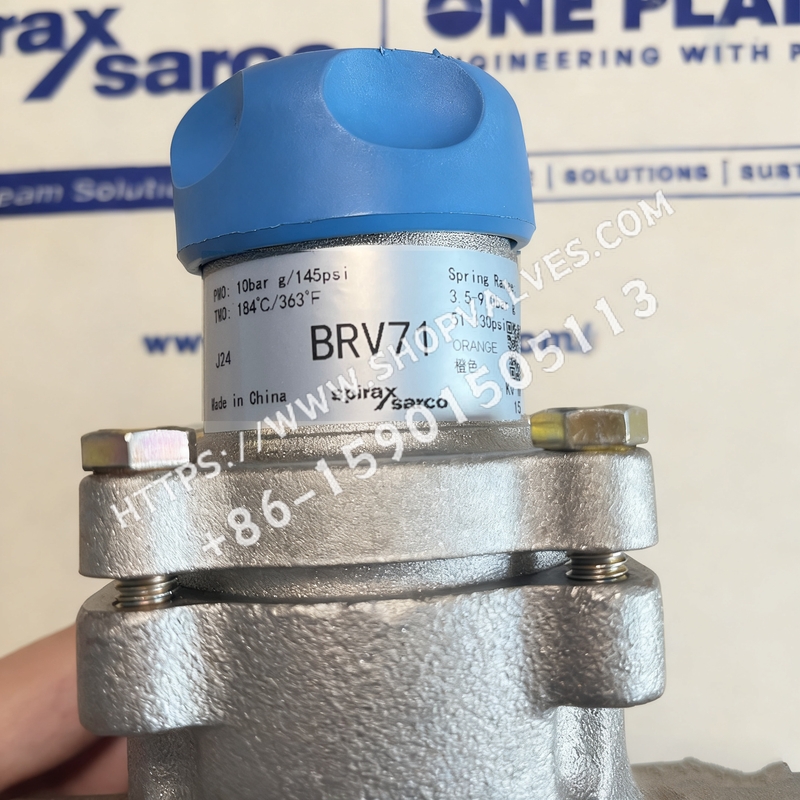

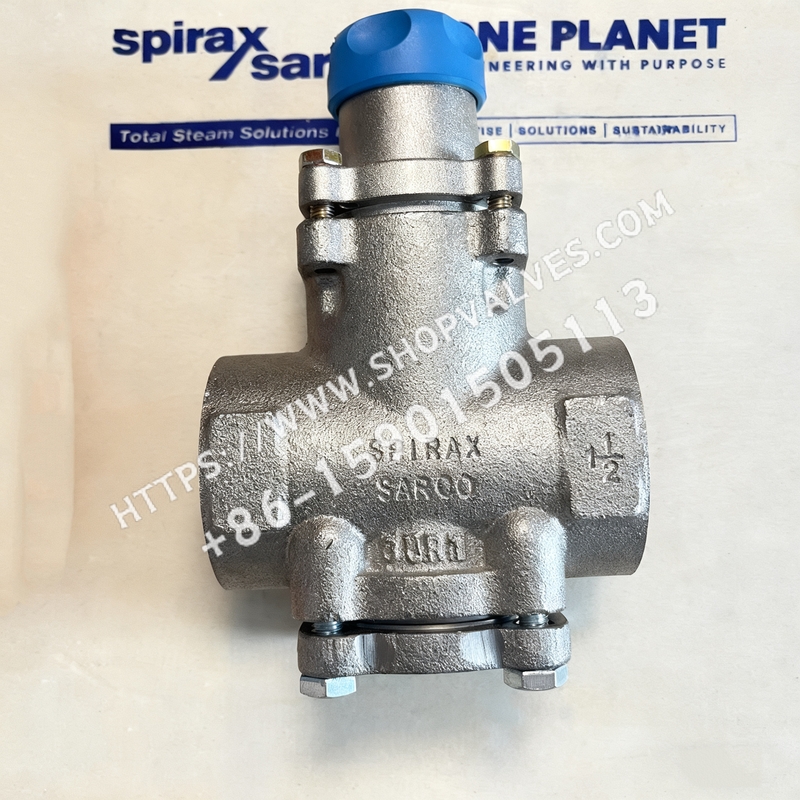

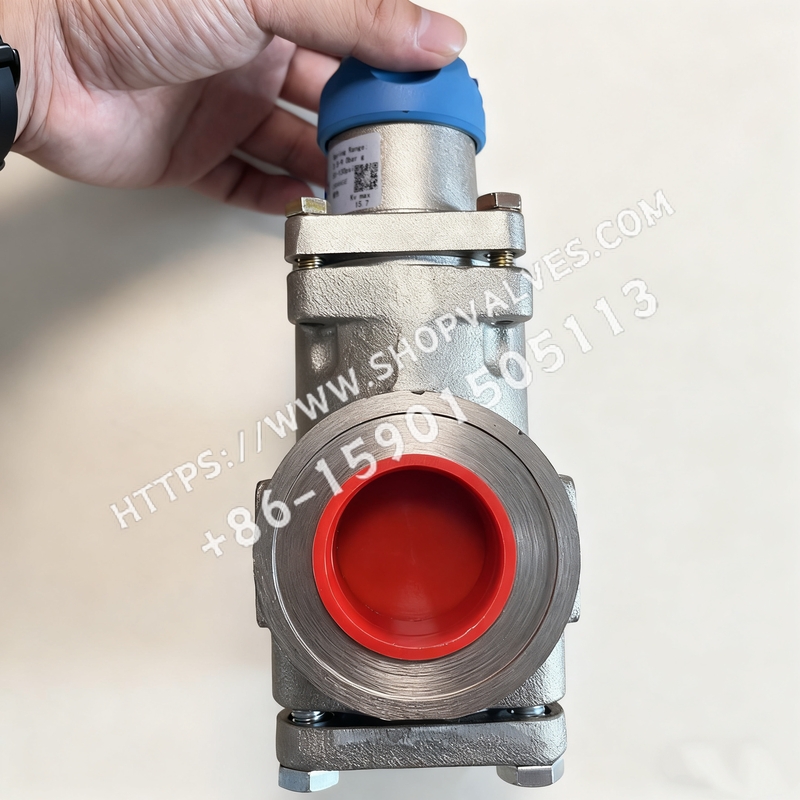

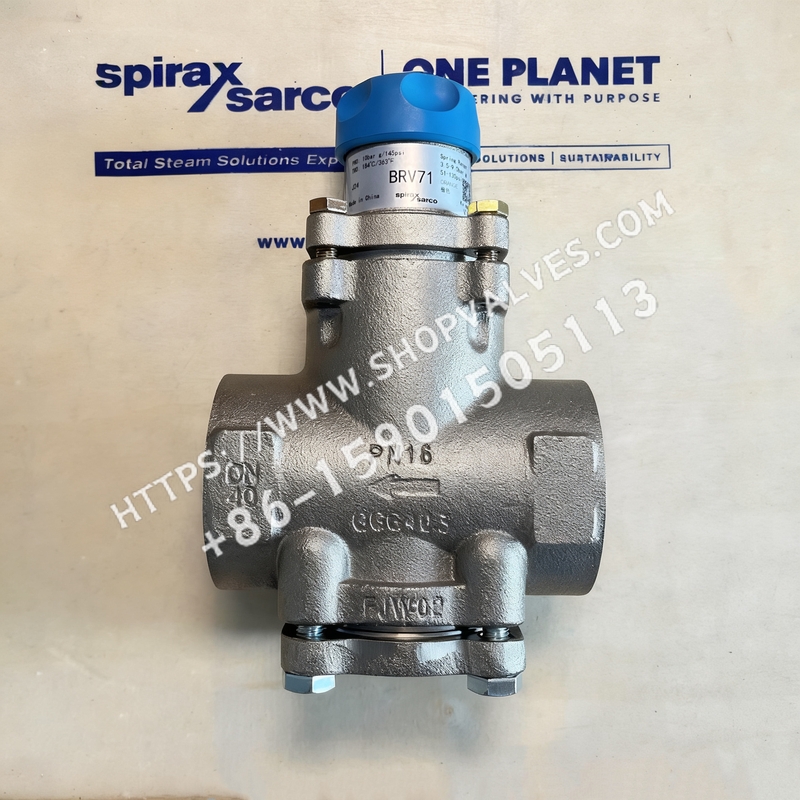

斯派莎克Spirax Sarco BRV71和BRV73球墨铸铁直接作用减压阀，前者为螺纹连接，后者为法兰连接，用于蒸汽系统。根据标志牌（13）的不同颜色，有三种不同下游压力范围可供选择。产品有多种口径和管道连接方式，具备相应的压力/温度限制，各部件由不同材质制成，还提供了饱和蒸汽和压缩空气选型方法、Kv值、重量信息、安全安装维修指南、订购说明以及备件信息。
可供型号
| 型号 | SKU |
|---|---|
| 1" BRV71 GREY | 2103000 |
| 1" BRV71 GREEN | 2103100 |
| 1" BRV71 ORG | 2103200 |
| 1 1/4" BRV71 GREY | 2103300 |
| 1 1/4" BRV71 GREEN | 2103400 |
| 1 1/4" BRV71 ORG | 2103500 |
| 1 1/2" BRV71 GREY | 2103600 |
| 1 1/2" BRV71 GREEN | 2103700 |
| 1 1/2" BRV71 ORG | 2103800 |
| 2" BRV71 GREY | 2103900 |
| 2" BRV71 GREEN | 2104000 |
| 2" BRV71 ORG | 2104100 |
| DN25 BRV73 GREY | 2103093 |
| DN25 BRV73 GREEN | 2103193 |
| DN25 BRV73 ORG | 2103293 |
| DN32 BRV73 GREY | 2103393 |
| DN32 BRV73 GREEN | 2103493 |
| DN32 BRV73 ORG | 2103593 |
| DN40 BRV73 GREY | 2103693 |
| DN40 BRV73 GREEN | 2103793 |
| DN40 BRV73 ORG | 2103893 |
| DN50 BRV73 GREY | 2103993 |
| DN50 BRV73 GREEN | 2104093 |
| DN50 BRV73 ORG | 2104193 |
下游压力范围
| 颜色 | 下游控制压力范围 |
|---|---|
| 灰色 | 0.14 - 1.7 bar g |
| 绿色 | 1.40 - 4.0 bar g |
| 橙色 | 3.50 - 9.0 bar g |
注意：当压力范围有重叠时，用较低范围弹簧控制效果更佳。
口径和管道连接
- DN25、32、40 & 50法兰连接PN16、JIS10、ANSI 150。

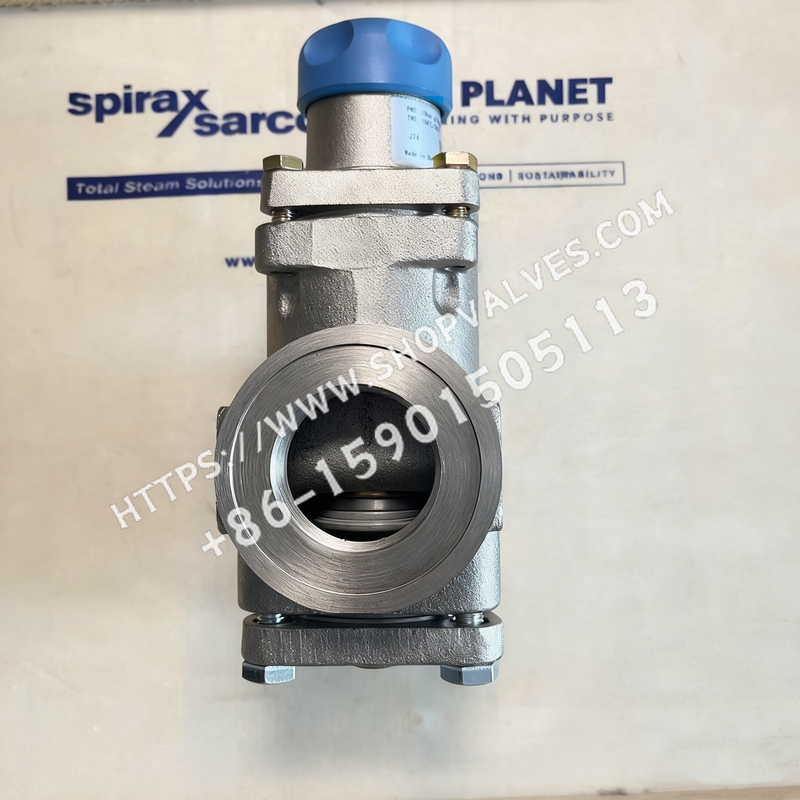

- 1", 1¼", 1½" 和 2"螺纹连接BSP和NPT。
压力/温度限制
| 阀体设计条件 | PN16 |
|---|---|
| PMA最大允许压力 | 16 bar g @ 120 °C |
| TMA最大允许温度 | 184 °C @ 10 bar g |
| 最低允许温度 | -10 °C |
| PMO饱和蒸汽下最大工作压力 | 10 bar g |
| TMO最大工作温度 | 184 °C @ 10 bar g |
| 最小工作温度（注：低于此温度，请咨询斯派莎克公司） | 0 °C |
| 最大下游设定压力 | 9 bar g |
| PMX最大工作压差 | 10 bar |
| 推荐最大减压比（最大流量下） | 10 : 1 |
| 设计最大冷态水压试验压力 | 24 bar g |
| 注：内部组件安装后，测试压力不允许超过 | 16 bar g |
材质
| 序号 | 部件 | 材质 |
|---|---|---|
| 1 | 阀体 | 球墨铸铁 DIN 1693 GGG 40.3 ELNP涂层 |
| 2 | 压力调节弹簧 | 硅铬合金 BS 2803 685 A55 |
| 3 | 调节螺丝 | 碳钢 BS 970 230 M07 |
| 4 | 平垫圈 | 不锈钢 Gr.18/10/3-4A |
| 5 | 调节手柄 | 尼龙 10B 140 |
| 6 | 销子 | 不锈钢 AISI 420 |
| 7 | 弹簧板 | 铸铁 DIN 1691 GG 20 |
| 8 | 弹簧室 | 铝 2ELNP coated |
| 9 | 上垫圈 | 半刚性层状石墨 |
| 10 | 下垫圈 | 半刚性层状石墨 |
| 11 | 波纹管组 | 不锈钢 316L |
| 12 | 波纹管/推杆组件 | 不锈钢15%石墨填充 316L |
| 13 | 标志牌 | 聚丙烯 |
| 15 | 锁定销 | 黄铜 |
| 16 | 阀芯（包括密封27） | 不锈钢 BS 970 431 S29 |
| 17 | 过滤网 | 不锈钢 316L |
| 18 | 下推杆 | 不锈钢 BS 970 431 S29 |

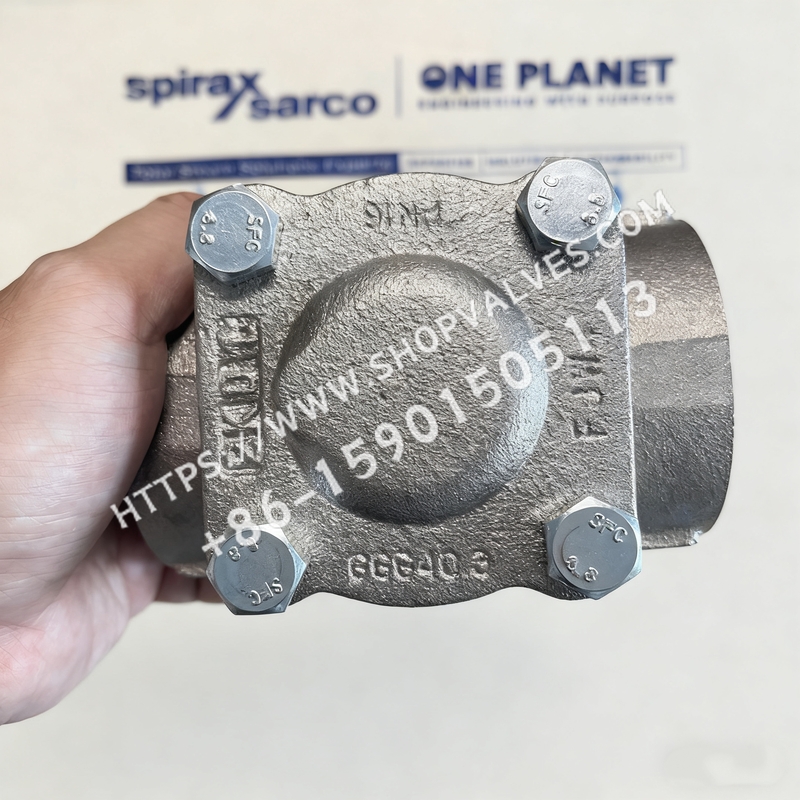

| 19 | 底盖 | 球墨铸铁 DIN 1693 GGG 40.3 ELNP涂层 |
| 20 | 螺栓 | 镀锌钢 BS 3692 Gr. 8.8 |
| 21 | 螺栓 | 镀锌钢 BS 3692 Gr. 8.8 |
| 22 | 垫圈 | 不锈钢 BS 1449 304 515 |
| 23 | 导承轴衬 | PTFE15%石墨填充 |
| 24 | 回复弹簧 | 不锈钢 BS 2056 316 S42 |
| 25 | PTFE垫圈 | 纯PTFE BS 6564 Type 2 Gr. B |
| 26 | 'O’形密封 | EPDM E 0962-90 |
| 27 | 阀芯’O’形密封 | EDPM E 0962-90 |
Kv值
| 1" - DN25 | 1¼"- DN32 | 1½"- DN40 | 2" - DN50 |
|---|---|---|---|
| 9.3 | 11.1 | 15.7 | 16.2 |
转换公式：Cvv (UK) = Kv x 0.963；Cv (US) = Kv x 1.156
重量（近似）
| 口径 | 螺纹（kg） | 法兰（kg） |
|---|---|---|
| DN25 - 1" | 4.40 | 5.90 |
| DN32 - 1¼" | 4.20 | 7.65 |
| DN40 - 1½" | 4.95 | 8.55 |
| DN50 - 2" | 4.75 | 9.40 |
注：法兰式的重量是BRV73 PN16的型号
安全信息、安装和维修
详细信息见随产品提供的安装维修指南(IM-P045-10)。
安装说明：请按阀体上的箭头流向，将减压阀安装在水平管道上。
订购说明
例：1 - 斯派莎克BRV71减压阀，不锈钢波纹管，装有橙色1"弹簧(3.5 - 9.0 bar g)。
