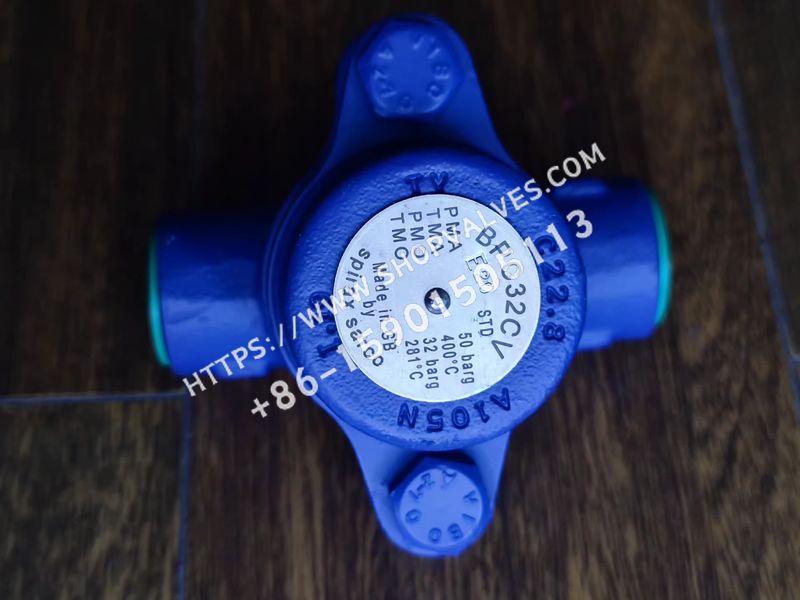

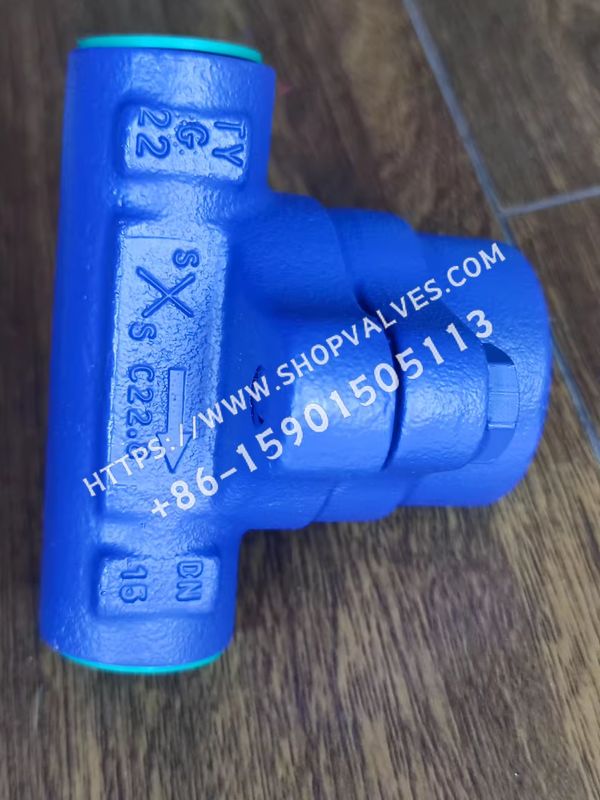

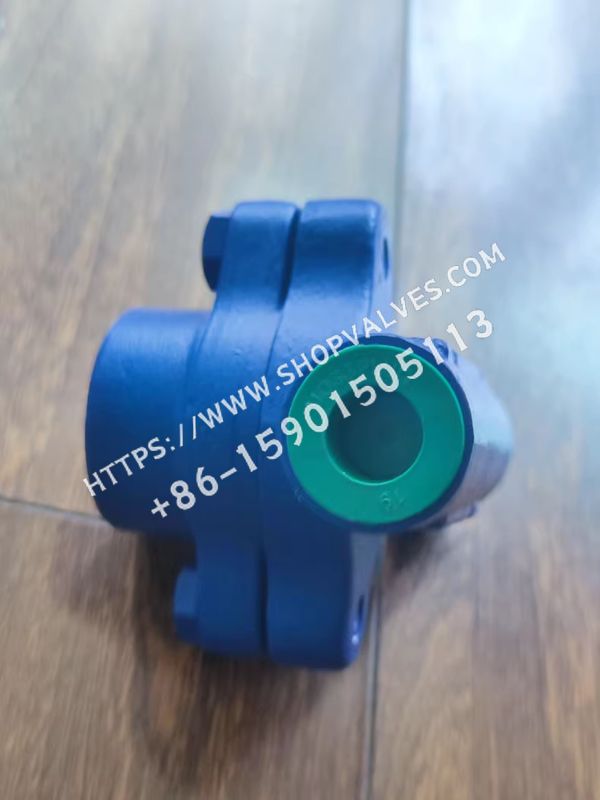

斯派莎克 Spirax Sarco BPC32 BPC32Y 碳钢材质压力平衡式热静力蒸汽疏水阀

描述

斯派莎克Spirax Sarco BPC32和BPC32Y碳钢材质压力平衡式热静力型蒸汽疏水阀，为可维修型疏水阀，碳钢材质，直线连接。BPC32内置平面型过滤网，BPC32Y内置Y型过滤网。所有承压部件由具有TÜV认证的供应商提供，生产过程符合AD-Merkblatt WO/TRD100标准，两类疏水阀都不受水击影响。

可供型号

型号	SKU
1/2" BPC32 STD	0051000
1/2" BPC32 SUB	0055800
3/4" BPC32 STD	0051400
3/4" BPC32 SUB	0056200
1" BPC32 STD	0051800
1" BPC32 SUB	0056600
1/2" BPC32Y STD	0051060
1/2" BPC32Y SUB	0055860
3/4" BPC32Y STD	0051460
3/4" BPC32Y SUB	0056260
1" BPC32Y STD	0051860
1" BPC32Y SUB	0056660
1/2" BPC32 STD	0052255
3/4" BPC32 STD	0052655

选项

• 填充液囊及其工作：标准液囊(STD)低于饱和蒸汽温度12℃排放冷凝水；NTS液囊低于饱和蒸汽温度6℃排放冷凝水；SUB液囊低于饱和蒸汽温度24℃排放冷凝水。订购时需注明液囊类型。
• 标准配置：BPC32和BPC32Y，带‘STD’填充液囊；可供选型BPC32CV和BPC32YCV，带‘STD’填充液囊和止回阀。

标准

该产品完全符合欧洲压力设备指令97/23/EC。

证书

本产品可提供材质证书EN 10204 3.1，如需证书请在订购时注明。

口径和管道连接

• ½", ¾"和1"螺纹连接BSP或NPT。
• ½", ¾"和1"承插焊BS 3799。
• ½", ¾"和1"对接焊EN 12 627。
• DN15, 20和25法兰连接EN 1092 PN40, ANSI B 16.5 Class 150和300, JIS/KS 10K和JIS/KS 20K。

工作范围

有特定的工作区域限制，部分区域不可使用，否则可能会损坏其内部件。

阀体设计条件	PN40
PMA最大允许压力	50 bar g@50 ℃
TMA最高允许温度	400 ℃ @35 bar g
最低允许温度	-60 ℃
PMO饱和蒸汽下最大工作压力	32 bar g@281 ℃
TMO最大工作温度	281 ℃ @32 bar g
最低工作温度	0 ℃
更低温度请咨询斯派莎克
设计最大冷态水试验压力	75 bar g

材质

序号	部件	材质
1	阀帽	碳钢，DIN 17243 C22.8 (W/S 1.0460) ASTM A105N
2	液囊	不锈钢
3	阀座	不锈钢，BS 970 431 S29
5	过滤网	不锈钢，AISI 304
7	阀帽垫片	不锈钢加强型片状石墨
8	阀体	碳钢，DIN 17243 C22.8 (W/S 1.0460) ASTM A105N
9	阀帽螺栓	不锈钢 (M10 x 30)，A2-70
10	过滤器盖	碳钢，DIN 17243 C22.8 (W/S 1.0460) ASTM A105N
11	过滤器盖垫片	不锈钢，BS 1449 304 S16
17	弹簧	不锈钢
18	隔板	不锈钢

重量

口径	BPC32（螺纹/焊接）	BPC32（法兰）	BPC32Y（螺纹/焊接）	BPC32Y（法兰）
½" DN15	1.4kg	2.9kg	1.6kg	3.1kg
¾" DN20	1.4kg	3.5kg	1.6kg	3.7kg
1" DN25	1.5kg	4.1kg	1.8kg	4.4kg

排量

有热水排量和冷水排量，具体数据与压差有关（见原文件图表）。

安全信息、安装和维修

详见随产品提供的安装维修指南(IM-P005-02)。

安装提示

• 可安装于任何位置，水平或垂直。
• 当冷凝水排放到具有背压的冷凝水回收管线时，建议在疏水阀后安装止回阀。
• 当冷凝水排向大气环境时，建议安装消音器。
• 为了便于维护，建议在疏水阀上、下游安装截止阀。

处理

本产品可再循环利用，处理得当不会产生环境危害。

订购说明

例：1-斯派莎克½"BPC32Y碳钢阀体可维修型压力平衡式蒸汽疏水阀，螺纹连接BSP，带Y型过滤网STD型液囊，约低于饱和温度12℃时工作。
