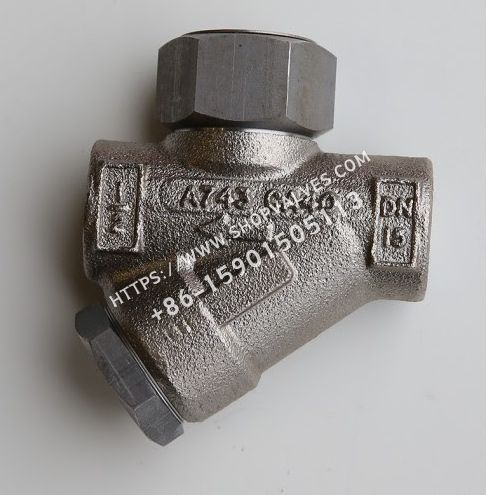

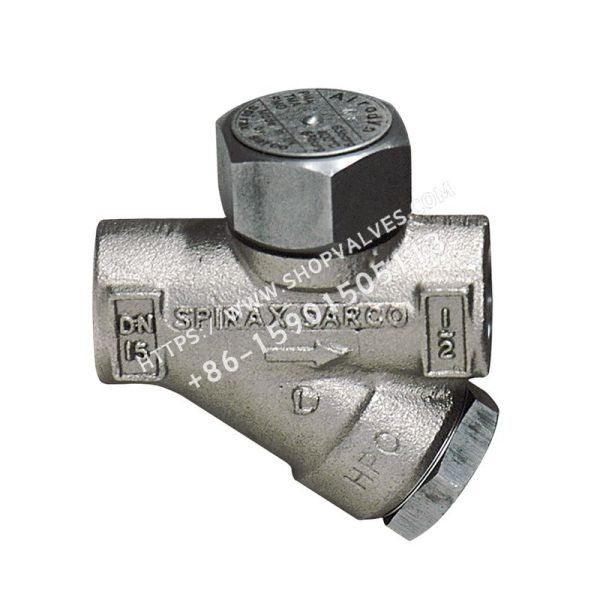

斯派莎克 Spirax Sarco Airodyn 压缩空气疏水阀

描述

商品介绍

斯派莎克Spirax Sarco Airodyn为热动力型压缩空气疏水阀，外表面经ENP抗氧化处理。Airody S可提供高精度碟片用于高洁净应用。

可供型号

型号	SKU
1/2" Airodyn - screwed BSP	6100600

标准与证书

本产品完全符合欧洲的压力设备指令97/23/EC，可提供证书EN 10204 3.1（注：如需证书请在订购时注明）。

口径和管道连接

½"螺纹BSP或NPT；¾"螺纹NPT。

压力/温度限制条件

参数	详情
最大阀体设计压力	PN63
PMA - 最大允许压力	63 bar g@120°C
TMA - 最高允许温度	400°C@42 bar g
PMO - 最大操作压力	63 bar g@120°C
最低工作温度	0°C
TMO - 最高操作温度	400°C@42 bar g
能关闭	PMOB - 在任何情况下背压不超过进口压力的80%，否则疏水阀不
最小操作压差	0.25 bar
最大冷态测试压力	95 bar g

排量与KV值

口径	KV值	转换公式
½"	3.09	CV (UK) = KV×0.963 CV (US) = KV×1.156
¾"	3.09	CV (UK) = KV×0.963 CV (US) = KV×1.156

材质

序号	部件	材质
1	阀体	不锈钢 ASTM A743 Gr. CA40F
2	阀帽	不锈钢 AISI 416
3	碟片	不锈钢 BS 1449 420 S45
4	过滤网	不锈钢 BS 1449 304 S16
5	过滤帽	不锈钢 AISI 416
6	过滤帽垫片	不锈钢 BS 1449 304 S16

重量

口径	重量（kg）
½"	0.77
¾"	0.95

处理

本产品可再循环，处理得当不会引起生态问题。

订购说明

例：1 - ½"斯派莎克Airodyn压缩空气疏水阀，螺纹连接BSP。

安全信息、安装和维护

详见随产品提供的安装与维修指南(IM - S48 - 06)。

安装说明

疏水阀最好安装在水平管道上，但也可以安装在垂直向下的管道上。
