Purgadores de Vapor Termodinámicos Spirax Sarco TD42S2/TD42S2LC

Descripción

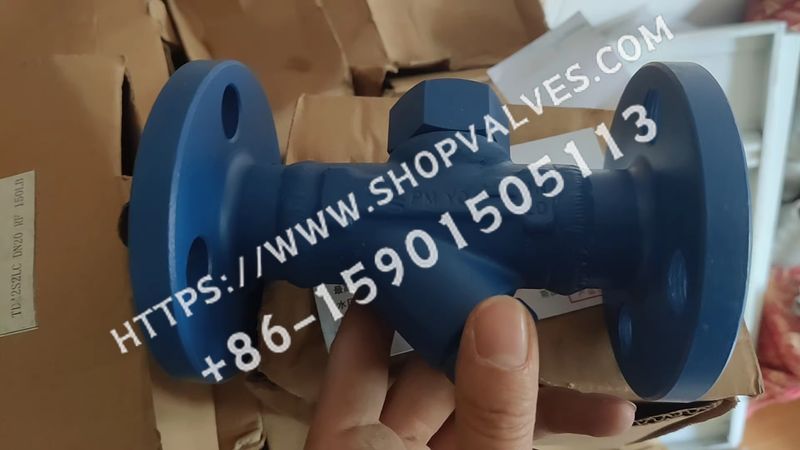

Trampa de vapor termodinámica Spirax Sarco TD42S2 con cuerpo de acero forjado y conexiones soldadas por encastre. El modelo TD42S2LC está disponible en todos los tamaños en un diseño de pequeño desplazamiento para purgadores de líneas principales y trazadoras de vapor.

Modelos disponibles

número de modelo	SKU
1/2" TD42S2LC	6190300IN
1/2" TD42S2	6190000IN
3/4" TD42S2LC	6190400IN
3/4" TD42S2L	6190100IN
1" TD42S2LC	6190500IN
1" TD42S2	6190200IN

Normas y certificados

Este producto cumple la Directiva europea de equipos a presión 97/23/CE y puede suministrarse con un certificado EN 10204 3.1; especifique si necesita un certificado al realizar el pedido.

Calibre y conexiones de tuberías

Disponible en calibres de ½" LC, ¾" LC, 1" LC, ½", ¾" y 1" con conexiones de soldadura por encastre según ANSI B16.11 Sch 80/BS3799 Clase 3000 Ib.

Accesorios opcionales

• escudo térmico: Evita el problema de la pérdida excesiva de calor y el funcionamiento demasiado frecuente del purgador debido a la exposición a bajas temperaturas o al viento y la lluvia.
• Válvula de drenaje integralLa tapa del filtro se puede taladrar y roscar 3/8" BSP o NPT para la instalación de la válvula de drenaje BDV1 o BDV2.

Alcance del trabajo y limitaciones

El producto tiene una zona de uso prohibido. La aplicación prolongada por encima de 425°C puede provocar la conversión de los compuestos de la fase de carbono del acero en grafito, por lo que el uso prolongado por encima de esta temperatura está permitido pero no se recomienda.

Condiciones de diseño del cuerpo de la válvula	ANSI/ASME 300
Presión máxima admisible de PMA	51 bar g@38°C
TMA Temperatura máxima admisible	427°C@28 bar g
Temperatura mínima admisible	0°C
Presión máxima de servicio PMO	42 bar g
TMO Temperatura máxima de funcionamiento	400°C@34bar g
Temperatura mínima de trabajo	0°C (por debajo de esta temperatura, consultar con Spessartec)
ΔPMX Presión diferencial máxima de trabajo	42 bar g
La contrapresión máxima de trabajo de la PMOB es de 80% de la presión aguas arriba
La presión mínima de entrada para un funcionamiento normal es	0,25 bar g
Presión máxima de diseño de la prueba hidráulica en frío	76 bar g

material (del que está hecho algo)

número de serie	carácter radical	material (del que está hecho algo)
1	cuerpo de la válvula	Acero (ASTM A105N)
2	capó	Acero inoxidable (AISI 416)
3	disco compacto	Acero inoxidable (BS 1449 420 S45)
4	filtro	Acero inoxidable (AISI 316L)
5	Tapa del filtro	Acero al carbono (ASTM A105N)
6	Junta de la tapa del filtro	Acero inoxidable (BS 1449 304 S16)
7 (opcional)	escudo térmico	aluminio

cilindrada del motor

Al seleccionar el TD42S2, es importante elegir el tipo adecuado para garantizar un funcionamiento correcto y una larga vida útil. Para purgadores de líneas principales y de trazado, seleccione el tipo LC (baja capacidad) independientemente del diámetro de la tubería.

pesos

calibre	Peso (kg)
½"	0.80
½"LC	0.75
¾"	1.00
¾"LC	1.00
1"	1.50
1 "LC	1.50

Información sobre seguridad, instalación y mantenimiento

Consulte la Guía de instalación y mantenimiento (IM-P068-37) suministrada con el producto para obtener información detallada.La TD42S2 debe montarse horizontalmente con una sección de tubería de caída delante de la válvula, y puede montarse y utilizarse en otras orientaciones.

tratar con

Este producto puede reciclarse y no contaminará el medio ambiente si se manipula correctamente.

Instrucciones de pedido

Ejemplo: 1 - ½" Spirax TD42S2LC purgador termodinámico con conexiones soldadas por encastre y pantalla térmica.
