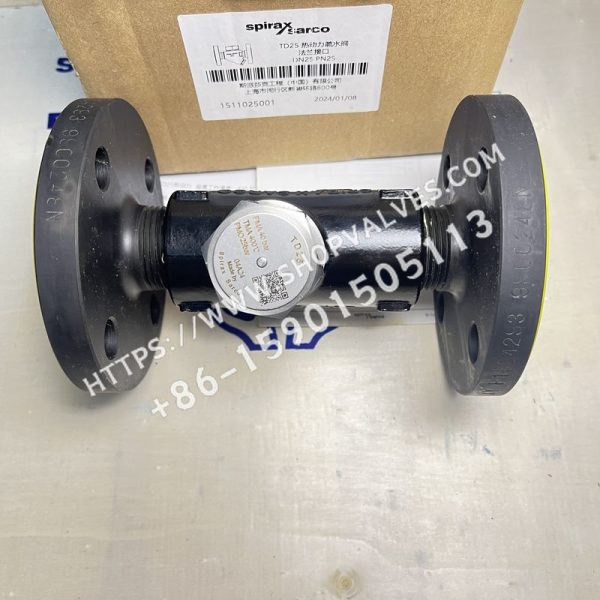

Purgador de vapor termodinámico Spirax Sarco TD25/TD25F

Descripción

Los purgadores de vapor termodinámicos Spirax Sarco TD25 se utilizan para redes de vapor de baja descarga y líneas de trazado de calor, y para otras aplicaciones en las que la presión, la temperatura y la descarga están dentro de sus límites. Presión máxima de trabajo 25 bar g.,Conexiones roscadas 1/2″, 3/4″, 1″ BSP o NPT.DN15, 20 y 25,Conexiones bridadas roscadas EN1092/ISO7005,PN25.,Escudo térmico: Evita el problema de funcionamiento excesivo del purgador debido a la pérdida excesiva de calor cuando está expuesto a bajas temperaturas o a la intemperie.,PN40,40 bar g. ,PN40,40 bar g,400°C,Presión Máxima de Prueba en Frío,60 bar g,NOTA: Bajo condiciones de operación, la contrapresión máxima de operación no debe exceder la presión de entrada del 80%, o la trampa no cerrará. Acero inoxidable ASTM A743 Gr.CA40F,Acero inoxidable AISI 416,Acero inoxidable BS 1449420 S45,Tapa térmica (opcional),Brida,Tubería de acero al carbono,Peso de la brida (kg),Peso de la rosca (kg),Limpiar o sustituir el filtro,Aflojar la tapa del filtro con una llave, retirar el filtro y limpiar, sustituir por un filtro nuevo si está dañado. Para volver a montarlo, inserte el tamiz del filtro en la tapa y atorníllelo en el capó. Aplique una pequeña cantidad de lubricante de disulfuro de molibdeno en la parte delantera de las roscas y asegúrese de que la superficie de la junta esté limpia. Por último, apriete la tapa del colador al par recomendado. Ejemplo: 1-Spirax Sarco 1/2″ TD25 Purgador de vapor termodinámico con conexión roscada BSP, Disco de presión (juego de 3), Pantalla y junta del colador, Escudo térmico, Junta de la tapa del colador (juego de 3), El purgador debe instalarse preferentemente en una tubería horizontal con una pequeña caída aguas arriba, y debe estar provisto de una válvula de cierre que permita su mantenimiento y sustitución. Además, debe haber un medio adecuado para comprobar que la trampa funciona correctamente, ya sea mediante una mirilla o un sistema de espiratec. La mirilla debe instalarse al menos 1 m aguas abajo del purgador en el tipo de descarga por pulverización. Los sifones que descargan en un sistema de retorno cerrado deben ir seguidos de una válvula de retención para evitar el reflujo. Retire todos los embalajes y cubiertas protectoras y asegúrese de que todas las conexiones están limpias y sin obstrucciones. Abra lentamente la válvula de cierre hasta que alcance las condiciones normales de funcionamiento - esto evita el choque del sistema. Compruebe que el sifón no presenta fugas y que funciona correctamente. Utilice en todo momento las herramientas, medidas de seguridad y equipos de protección adecuados. Si hay instalado un escudo térmico, retire el escudo y luego afloje el bonete con una llave estándar, teniendo cuidado de no utilizar una llave ajustable o una llave de tubo, ya que podría dañar el bonete. Si las superficies del disco y del asiento están ligeramente desgastadas, utilice pasta de esmerilado y esmerile el disco y el asiento por separado con un movimiento de esmerilado en "8″. Si el desgaste es tan grande que no se puede reparar rectificando, será necesario mecanizar y pulir las superficies del asiento. Nota: El disco debe sustituirse por uno nuevo. El grosor del rectificado no debe superar los 0,25 mm. Al volver a montarlo, el lado ranurado del disco debe estar en contacto con la superficie del asiento y el bonete debe atornillarse firmemente sin utilizar juntas, pero debe recubrirse con una grasa adecuada contra la temperatura.

Modelos disponibles

número de modelo	SKU
1/2" TD25	1511015000
3/4" TD25	1511020000
1" TD25	1511025000
DN15 TD25	1511015001
DN20 TD25	1511020001
DN25 TD25	1511025001

Calibre y conexiones de tuberías

Conexiones roscadas 1/2", 3/4", 1" BSP o NPT.DN15, 20 y 25, conexiones roscadas de brida EN1092/ISO7005, PN25.

opciones (como en la configuración de programas informáticos)

Escudo térmico: Evita el problema del funcionamiento frecuente de la trampa debido a la pérdida excesiva de calor por la exposición a bajas temperaturas o al viento y la lluvia.

condición restrictiva

Condiciones máximas de diseño del cuerpo de la válvula	PN40
Presión máxima admisible de PMA	40 bar g
TMA Temperatura máxima admisible	400°C
Presión máxima de servicio a vapor saturado PMO	25 bar g
TMO Temperatura máxima de funcionamiento	400°C
Presión máxima de ensayo en frío	60 bar g

Nota: En condiciones de funcionamiento, la contrapresión máxima de funcionamiento no puede exceder la presión de entrada del 80%, de lo contrario la trampa no puede cerrarse.

material (del que está hecho algo)

número de serie	carácter radical	material (del que está hecho algo)
1	cuerpo de la válvula	Acero inoxidable ASTM A743 Gr.CA40F
2	capó	Acero inoxidable AISI 416
3	disco compacto	Acero inoxidable BS 1449420 S45
4	filtro	Acero inoxidable BS 1449 304 S16
5	Tapa del filtro	Acero inoxidable AISI 416
6	Junta de la tapa del filtro	Acero inoxidable BS 1449 304 S16
7	Tapa aislante (opcional)	aluminio
8	sin bridas	tubería de acero al carbono

pesos

calibre	Peso de la brida (kg)	Peso del hilo (kg)
DN15	2.4	0.75
DN20	3.1	0.95
DN25	4.2	1.50

Limpiar o sustituir los filtros

Afloje la tapa del colador con una llave, retire el colador y límpielo, sustituyéndolo por uno nuevo si está dañado. Para volver a montarlo, introducir el filtro en la tapa y atornillar el capó. Aplique una pequeña cantidad de lubricante de disulfuro de molibdeno en la parte delantera de las roscas y tenga cuidado de que las superficies de las juntas estén limpias, finalmente apriete la tapa del filtro con el par de apriete recomendado.

tratar con

Este producto es reciclable y no causa problemas ecológicos si se elimina correctamente.

Instrucciones de pedido

Ejemplo: 1 purgador termodinámico TD25 de 1/2" Spirax Sarco con conexión roscada BSP.

repuestos

Discos de presión (juego de 3), filtros y juntas, escudos térmicos, juntas de la tapa del filtro (juego de 3)

montaje

El sifón debe instalarse preferentemente en una tubería horizontal con una pequeña caída aguas arriba, y debe instalarse una válvula de cierre para garantizar el mantenimiento y la sustitución. Además, debe haber un medio adecuado para comprobar que la trampa funciona correctamente, ya sea mediante una mirilla o un sistema de espiratec. La mirilla debe instalarse al menos 1 m aguas abajo del purgador en el tipo de descarga por pulverización. Los sifones que descargan en un sistema de retorno cerrado deben ir seguidos de una válvula de retención para evitar el reflujo. Retire todos los embalajes y cubiertas protectoras y asegúrese de que todas las conexiones están limpias y sin obstrucciones. Abra lentamente la válvula de cierre hasta que alcance su estado normal de funcionamiento - esto evita el choque del sistema. Compruebe si hay fugas en el sifón y si funciona correctamente. Utilice en todo momento las herramientas, medidas de seguridad y equipos de protección adecuados.
Si está instalado un escudo térmico, retírelo y afloje el capó con una llave estándar, teniendo cuidado de no utilizar una llave ajustable o una llave de tubo, ya que podría dañar el capó. Si las superficies del disco y del asiento están ligeramente desgastadas, utilice pasta abrasiva y esmerile el disco y el asiento por separado utilizando un movimiento de esmerilado en forma de ocho. Si el desgaste es tan grande que no se puede reparar rectificando, será necesario mecanizar y pulir las superficies del asiento. Nota: Los discos deben sustituirse por otros nuevos. Rectificar hasta un grosor no superior a 0,25 mm. volver a montar con el lado ranurado del disco en contacto con la superficie del asiento, apretar el capó sin juntas, pero con una grasa antitemperatura adecuada.
