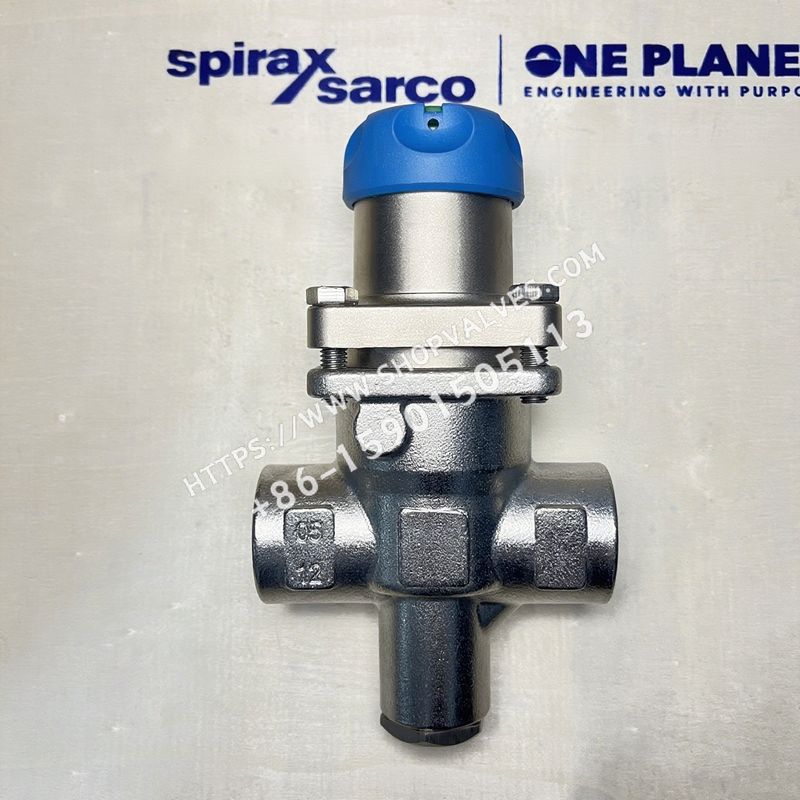

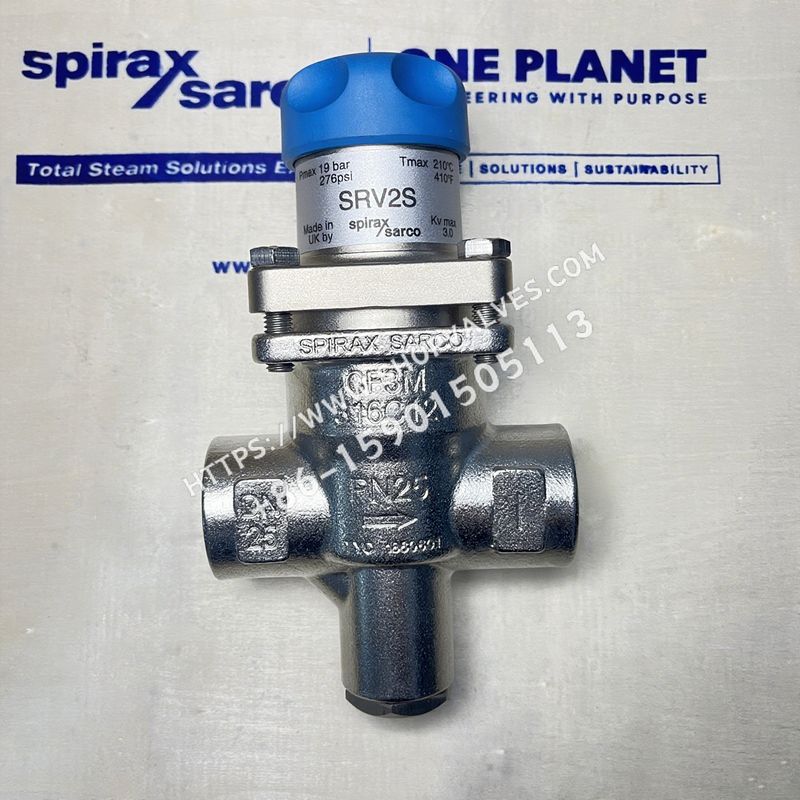

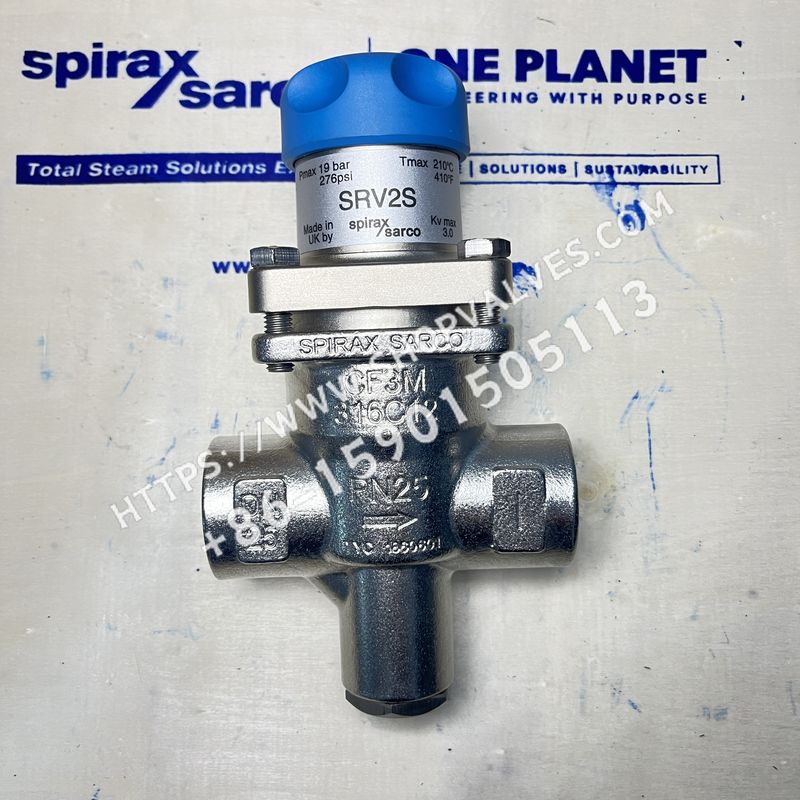

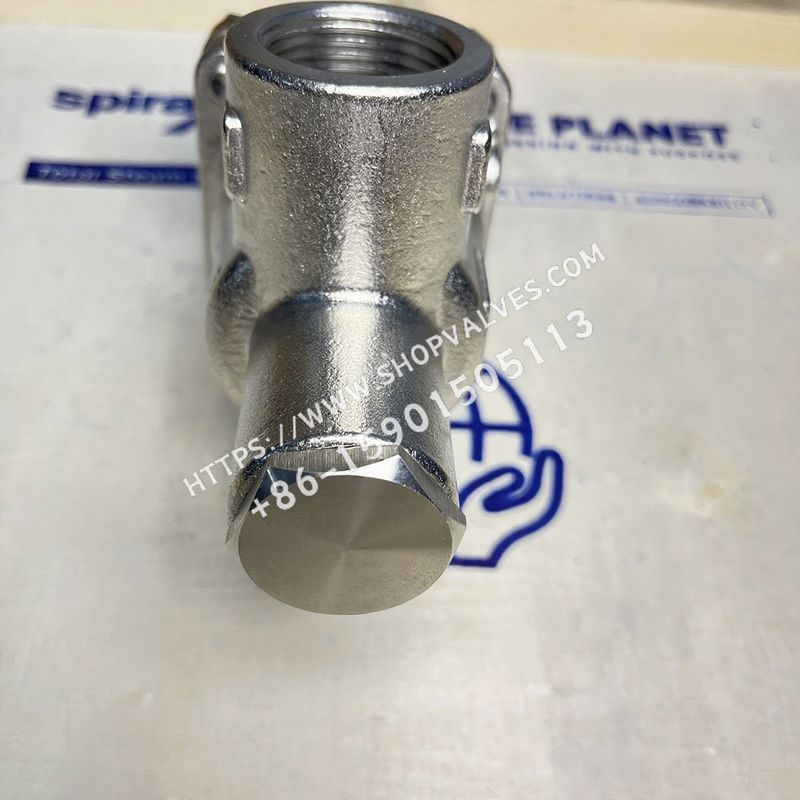

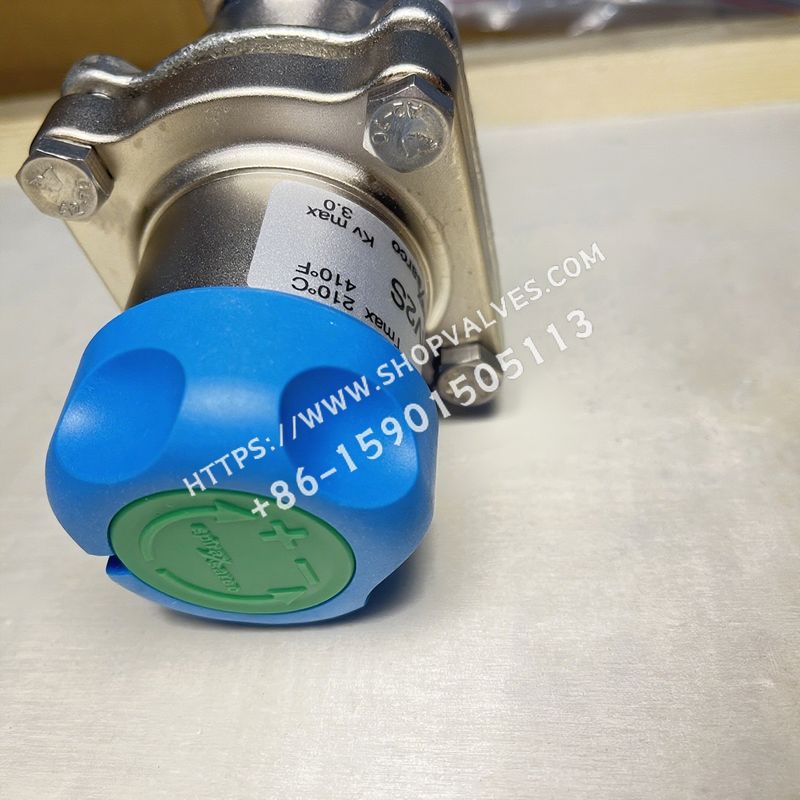

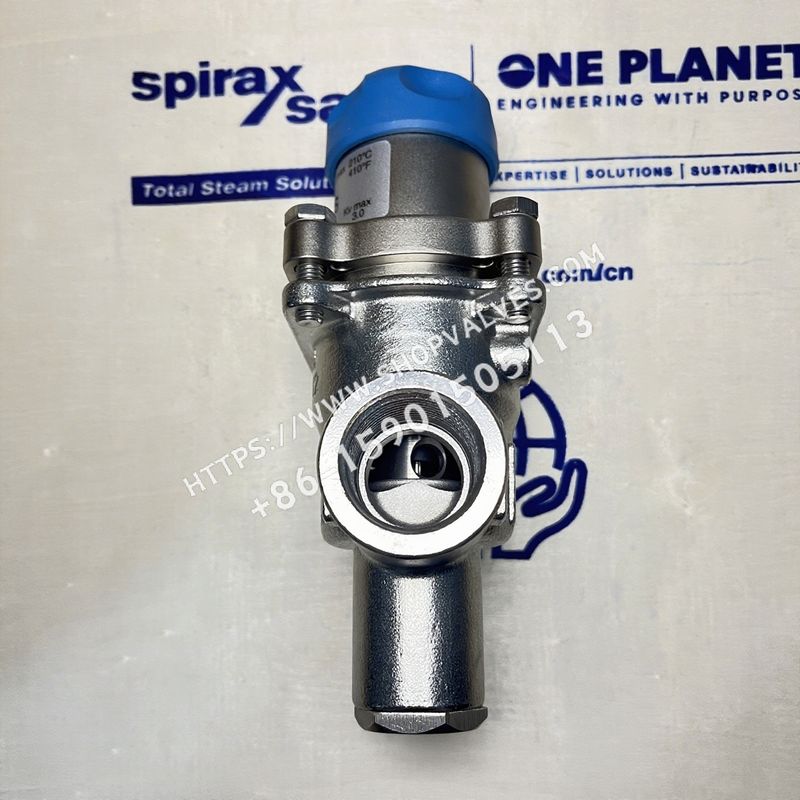

Válvula reductora de presión de acero inoxidable Spirax Sarco SRV2S

Descripción

Las válvulas reductoras de presión de acción directa SRV2S de acero inoxidable de Spirax Sarco son compactas y adecuadas para su uso en sistemas de vapor o gas (por ejemplo, aire comprimido). Todas las piezas en contacto con el medio son de acero inoxidable 316 y hay tres rangos de presión ajustados aguas abajo, diferenciados por las marcas de color del volante.

Rango de presión de consigna aguas abajo

color	Rango de presión de control aguas abajo
pesimista	0,14 - 1,7 bar g
más verde	1,40 - 4,0 bar g
naranja (color)	3,50 - 8,6 bar g

Normas y certificados

• Los productos cumplen plenamente la Directiva europea sobre equipos a presión 97 / 23 / CE y pueden llevar la marca CE si se solicita.
• Los productos pueden suministrarse con los certificados EN10204 3.1; todos los certificados/pruebas deben especificarse al realizar el pedido.

Calibre y conexiones de tuberías

• ½", ¾" y 1": roscados para BSP (BS 21) o NPT.
• DN15,DN20 y DN25: Bridas EN 1092 PN25 y ANSI 150.

Límites de presión/temperatura

evento deportivo	datos
Condiciones de diseño del cuerpo de la válvula	PN25
Presión máxima admisible de PMA	25 bar g @ 120 °C
TMA Temperatura máxima admisible	212 °C @ 19 bar g
Temperatura mínima admisible	-10 °C
Presión máxima de servicio a vapor saturado PMO	19 bar g
TMO Temperatura máxima de funcionamiento	212 °C @ 19 bar g
Temperatura mínima de funcionamiento (por debajo de esta temperatura, consulte a Spirax Sarco)	0 °C
Máxima presión de ajuste aguas abajo	8,6 bar g
PMX Presión diferencial máxima de trabajo	19 bar
Relación de reducción de presión máxima recomendada (con caudal máximo)	10 : 1
Presión máxima de diseño de la prueba hidráulica en frío	38 bar g (la presión de prueba no puede superar los 19 bar g con los componentes internos instalados)

material (del que está hecho algo)

número de serie	carácter radical	material (del que está hecho algo)
1	cámara de muelles	Aluminio, superficie tratada con níquel no electrolítico LM6
2	Volante de ajuste	Plástico, polipropileno
3	Placa de resorte superior	Fundición gris, DIN 1691 GG 20 superficie tratada no electrolíticamente con níquel
4	Muelle regulador de presión	Acero al cromo silicio para muelles, 2803 685 A55 gama 2 superficie tratada con níquel no electrolítico
5	Juego de fuelles	Acero inoxidable, 316T/316L
6	Arandelas de ensamblaje del fuelle	Grafito en escamas reforzado
7	Perno de la cámara del muelle (M8 × 25 mm)	Acero inoxidable, BS 61.5 A 270
8	cuerpo de la válvula	Acero inoxidable, DIN 1.4404 BS 3100 316 C12 ASTM A351 CF 3M Superficie pulida electrolíticamente
9	vicario	Grafito relleno de PTFE
10	barra superior	Acero inoxidable, ASTM A276 316L BS 3100 316 C12
11	asiento de válvula	Acero inoxidable, ASTM A351 CF3M DIN 1.4404
12	Junta de asiento	Acero inoxidable, BS 1449 316 S11
13	Carrete	Acero inoxidable, 316L
14	Muelle de retorno del carrete	Acero inoxidable, BS 2056 316 S42
15、16	filtro	Acero inoxidable, BS 1446 316 SH
17	Junta tórica de la tapa inferior	PTFE
18	Señalización en color de la gama de primavera	Plástico, polipropileno
19	particiones	Acero inoxidable, BS 1449 316 S13 AISI 316L
20	espiga	Acero dulce chapado en cobre
21	sin bridas	Acero inoxidable, ATNS A315 CF3M Superficie pulida electrolíticamente
22	esparcir basura en un establo, una pocilga, etc.	Acero inoxidable, 316L
23	Actuadores roscados	Acero al carbono, superficie tratada no electrolíticamente con níquel BS 970 230 M07

Desplazamiento para la selección de la válvula de seguridad

calibre	Kvs
DN15	1.5
DN20	2.5
DN25	3.0

Dimensionamiento de vapor saturado y aire comprimido

La selección se puede hacer a través de la tabla de selección, la curva marcada con un número de serie indica la presión aguas arriba, la línea vertical izquierda es la presión aguas abajo, de acuerdo con los requisitos de caudal y presión se puede determinar por el tipo apropiado de válvula reductora de presión.

pesos

calibre	Conexión roscada Peso (kg)	Peso de la conexión de brida (kg)
½" BSP/NPT	1.48	-
DN15 PN25	-	3.1
DN15 ANSI 150	-	2.4
¾" BSP/NPT	1.58	-
DN20 PN25	-	3.8
DN20 ANSI 150	-	2.8
1" BSP/NPT	1.70	-
DN25 PN25	-	4.4
DN25 ANSI 150	-	3.6

El pedido de piezas de recambio debe realizarse según la descripción de la tabla de piezas de recambio disponibles, indicando el calibre, tipo y rango de presión de la válvula reductora de presión.

Instrucciones de instalación

Instale la válvula reductora de presión en tuberías horizontales según la dirección de flujo de la flecha del cuerpo de la válvula. Ejemplo: Válvula reductora de presión SRV2S de 1 BSP, fuelle de acero inoxidable, con muelle naranja (3,5 - 8,6 bar g), ½". Las válvulas reductoras de presión de acción directa SRV2S de acero inoxidable de Spirax Sarco son compactas y adecuadas para su uso en sistemas de vapor o gas (por ejemplo, aire comprimido). Todas las piezas en contacto con el medio son de acero inoxidable 316. Hay tres rangos de presión de ajuste aguas abajo, que se diferencian por las marcas de color del volante. Rango de presión de ajuste aguas abajo Color Rango de presión de control aguas abajo Gris 0,14 - 1,7 bar g Verde 1,40 - 4,0 bar g Naranja 3,50 - 8,6 bar g Normas y certificados Los productos cumplen plenamente la Directiva europea de equipos a presión 97 / 23 / CE y pueden llevar el marcado CE si se solicita. Los productos pueden suministrarse con certificados EN10204 3.1, todos los certificados/pruebas deben especificarse en el pedido. Tamaños y conexiones de tuberías ½", ¾" y 1": conexiones roscadas BSP (BS 21) o NPT.DN15,DN20 y DN25: bridas EN 1092 PN25 y ANSI 150.Limitaciones de presión/temperaturaDetalles del artículoCondiciones de diseño de la válvula PN25PMApresión máxima admisible 25 bar g @ 120 °CTMAtemperatura máxima admisible 212 °C @ 19 bar gTemperatura mínima admisible -10 °CMPMOpresión máxima de servicio con vapor saturado 19 bar gTMOtemperatura máxima de servicio 212 °C @ 19 bar gTemperatura mínima de servicio (por debajo de la cual consultar a Spirax) 0 °CMáxima presión de ajuste aguas abajo 8,6 bar gPMXPresión diferencial máxima de servicio 19 barRelación de reducción de presión máxima recomendada (con caudal máx.) 10 : 1 Diseño Presión máxima de prueba hidráulica en frío 38 bar g (presión de prueba no superior a 19 bar g después de la instalación de los componentes internos) Nº de material Componente Material 1 Cámara del muelle aluminio, LM 6 superficie con acabado de níquel no electrolítico 2 Volante de ajuste plástico, polipropileno 3 Placa superior del muelle hierro fundido, DIN 1691 GG 20 superficie con acabado de níquel no electrolítico 4 Muelle de ajuste de presión acero al cromo-silicio para muelles, 2803 685 A55 gama 2 Superficie con acabado de níquel no electrolítico5Grupo de fuelles acero inoxidable, 316T/316L6Juntas del conjunto de fuelles grafito en escamas reforzado7Tornillos de la cámara del muelle (M8 × 25 mm) acero inoxidable, BS 61.5 A 2708Cuerpo acero inoxidable, DIN 1.4404 BS 3100 316 C12 ASTM A351 CF 3M Superficie con pulido electrolítico9Guía de grafito rellena de PTFE10 Vástago superior acero inoxidable, ASTM A276 316L BS 3100 316 C1211 asiento acero inoxidable, ASTM A351 CF3M DIN 1.440412 junta del asiento acero inoxidable, BS 1449 316 S1113 carrete acero inoxidable, 316L14 muelle de retorno del carrete acero inoxidable, BS 2056 316 S4215,16 filtro acero inoxidable. BS 1446 316 SH17 Anillo "O" de la tapa inferior PTFE18 Gama de muelles Plástico de señalización en color, polipropileno19 Espaciador acero inoxidable, BS 1449 316 S13 AISI 316L20 Pasador acero dulce cobreado21 Brida acero inoxidable, ATNS A315 CF3M Acabado pulido electrolíticamente22 Junta acero inoxidable, 316L23 Actuador roscado acero al carbono, BS 970 230 M07 acabado superficial niquelado no electrolítico Desplazamiento para la selección de la válvula de seguridad Calibre KvsDN151.5DN202.5DN253.0 Vapor saturado y aire comprimido La selección se puede hacer a través del diagrama de selección, la curva marcada con un número de serie indica la presión aguas arriba, y la línea vertical de la izquierda es la presión aguas abajo, según el caudal y la presión requerida puede ser La línea vertical de la izquierda indica la presión aguas abajo, según el caudal y los requisitos de presión se puede determinar el modelo adecuado de válvula reductora de presión. Peso Calibre Conexión roscada Peso (kg) Conexión embridada Peso (kg) ½" BSP/NPT1.48-DN15 PN25-3.1DN15 ANSI 150-2.4 ¾" BSP/NPT1.58-DN20 PN25-3.8DN20 ANSI 150-2.81" BSP/NPT1.70-DN25 PN25-4.4DN25 ANSI 150-2.81 4.4DN25 ANSI 150-3.6 El pedido de repuestos debe hacerse de acuerdo con la descripción de la tabla de repuestos disponibles, indicando el tamaño, tipo y rango de presión de la válvula reductora de presión. Instrucciones de instalación Instale la válvula reductora de presión en tuberías horizontales en la dirección del flujo según la flecha del cuerpo de la válvula. Instrucciones de pedido Ejemplo: 1- Válvula reductora de presión BSP SRV2S, fuelle de acero inoxidable, con muelle naranja (3,5 - 8,6 bar g), ½".

Instrucciones de pedido

Ejemplo: 1- Válvula reductora de presión BSP SRV2S, fuelle de acero inoxidable, provista de muelle naranja (3,5 - 8,6 bar g), ½".
