Spirax Sarco SG253 Mirilla

Descripción

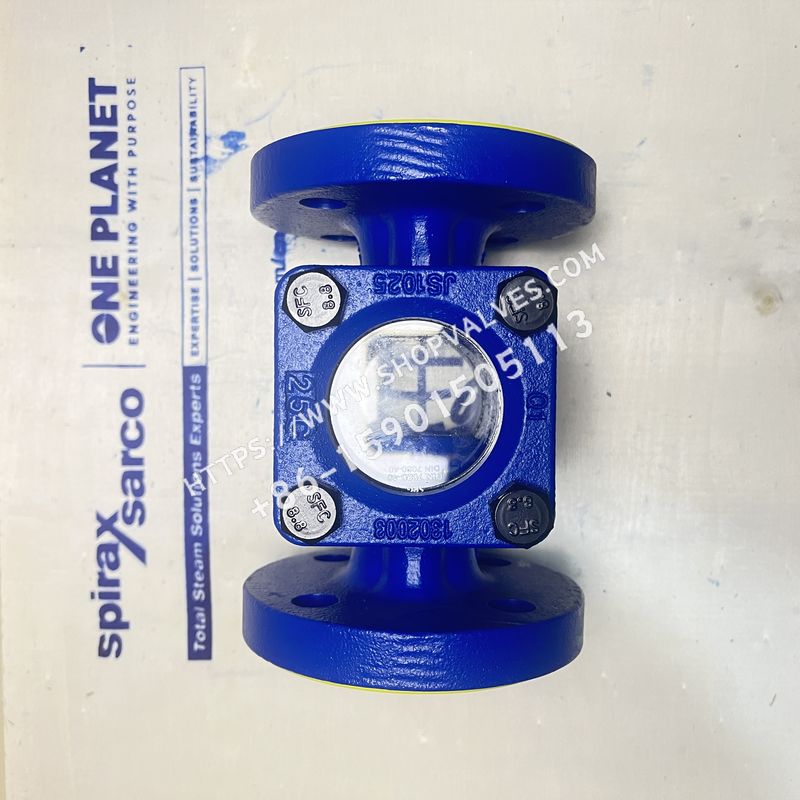

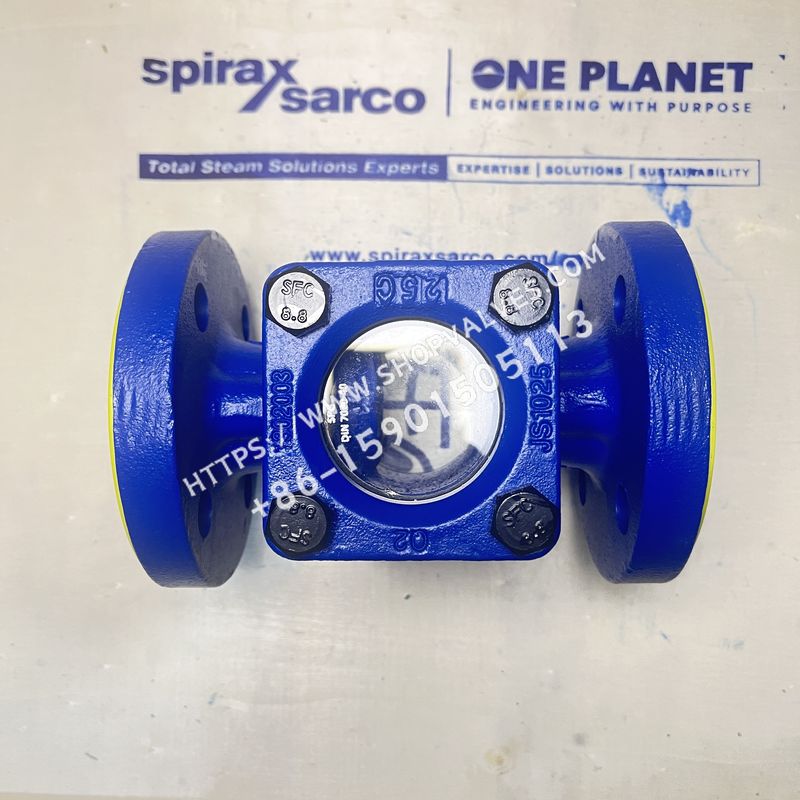

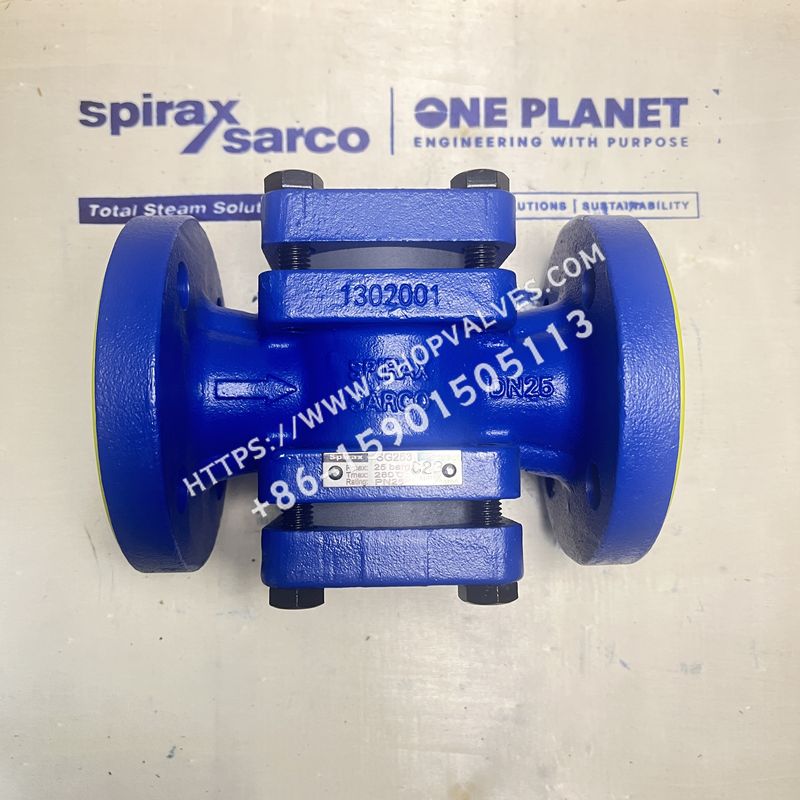

Mirilla Spirax Sarco SG253, mirilla de hierro dúctil de doble ventana con conexión de brida.

Modelos disponibles

número de modelo	SKU
DN15 SG253	1300093
DN20 SG253	1301093
DN25 SG253	1302093
DN32 SG253	1303093
DN40 SG253	1304093
DN50 SG253	1305093

norma

Este producto cumple la Directiva europea de equipos a presión 97/23/CE y puede suministrarse con un sello de acero bajo pedido.

certificados

El producto puede suministrarse con un informe de ensayo o, si se indica, con un certificado EN 10204 3.1. Nota: Si necesita un certificado, indíquelo al hacer el pedido.

Calibre y conexiones de tuberías

DN15, DN20, DN25, DN32, DN40 y DN50; bridas EN 1092 PN25 y BS 1560 (ANSI) Clase 150.

Límites de presión/temperatura

Existen zonas específicas de limitación de presión/temperatura para este producto, A - B corresponden a las bridas EN 1092 PN25, A - C corresponden a las bridas BS 1560 (ANSI) Clase 150, los valores específicos de limitación son los siguientes:

Condiciones de diseño del cuerpo de la válvula	PN25	ANSI 150
PMA - Presión máxima admisible	25bar g@100°C	17,2bar g@35°C
TMA - Temperatura máxima admisible	280°C @18bar g	280°C @10bar g
Temperatura mínima admisible	-10°C	-10°C
PMO - Presión máxima de servicio con vapor saturado	21bar g	13,8bar g
TMO - Temperatura máxima de funcionamiento	280°C	280°C
Temperatura mínima de funcionamiento (si es inferior, consulte a Spirax Sarco)	0°C	0°C
Presión máxima de diseño de la prueba hidráulica en frío	38bar g	30bar g
PTMX - Presión máxima de ensayo (vapor)	21bar g	13,8bar g

material (del que está hecho algo)

número de serie	carácter radical	material (del que está hecho algo)
1	cuerpo de la válvula	Fundición dúctil DIN 1693 GGG 40,3
2	capós	Fundición dúctil DIN 1693 GGG 40,3
3	una ventana (en la pantalla de un ordenador)	Vidrio borosilicato DIN 7080
4	juntas	Grafito en escamas reforzado
5	Pernos del capó	Acero BS 3692 Gr. 8.8

pesos

calibre	PN25 Peso(kg)	ANSI 150 Peso (kg)
DN15	3.2	3.2
DN20	4.1	4.1
DN25	5.0	5.0
DN32	5.9	5.9
DN40	9.1	9.1
DN50	10.9	10.9

Información sobre seguridad, instalación y mantenimiento

Para obtener información detallada, consulte la Guía de instalación y mantenimiento (IM-S32-04) suministrada con el producto.
ADVERTENCIA: El condensado de ciertas aplicaciones puede tener un efecto disolvente en la mirilla, especialmente si el agua contiene sustancias alcalinas y ácidas corrosivas. Por lo tanto, se recomienda inspeccionar periódicamente la mirilla. En caso de adelgazamiento, la mirilla debe sustituirse inmediatamente. Al mirar, procure llevar gafas de seguridad para proteger los ojos. Deben tomarse medidas para garantizar que, en caso de fallo de la mirilla, el cristal roto no cause lesiones al personal ni al equipo.
Instalación y mantenimiento: Deben instalarse válvulas de cierre antes y después de la mirilla, cerrando primero la de aguas arriba para evitar sobrecargas de presión. La mirilla puede instalarse horizontal o verticalmente aguas abajo del purgador. Cuando se instala detrás de un purgador de tipo pulverizador (por ejemplo, un purgador termodinámico), la distancia debe ser de al menos 1 metro, lo que garantiza que el cristal de la mirilla no esté sometido a choques térmicos y de presión. Asegúrese de que hay espacio suficiente para el mantenimiento.
Eliminación: Este producto puede reciclarse y no causa problemas medioambientales si se elimina correctamente.

Realizar un pedido

Ejemplo: visor Spirax Sarco DN 20 SG253, cuerpo de fundición dúctil, conexión de brida EN1092 PN25.
