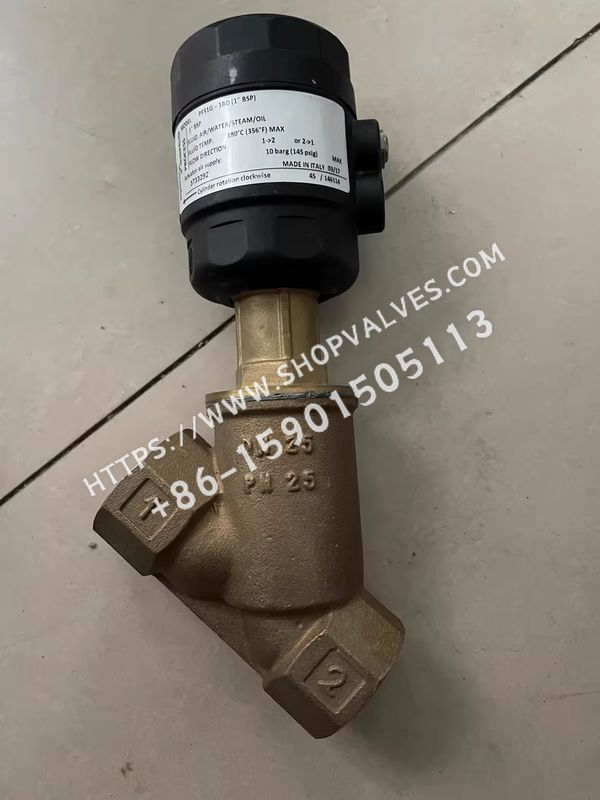

Spirax Sarco PF51G-2BD/PF51G-1BD Válvula de ángulo de conmutación de pistón neumático de bronce

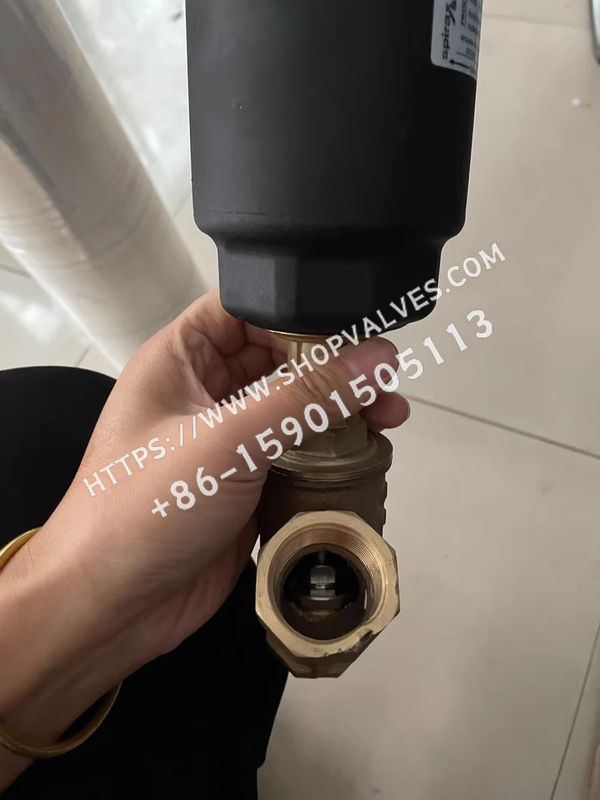

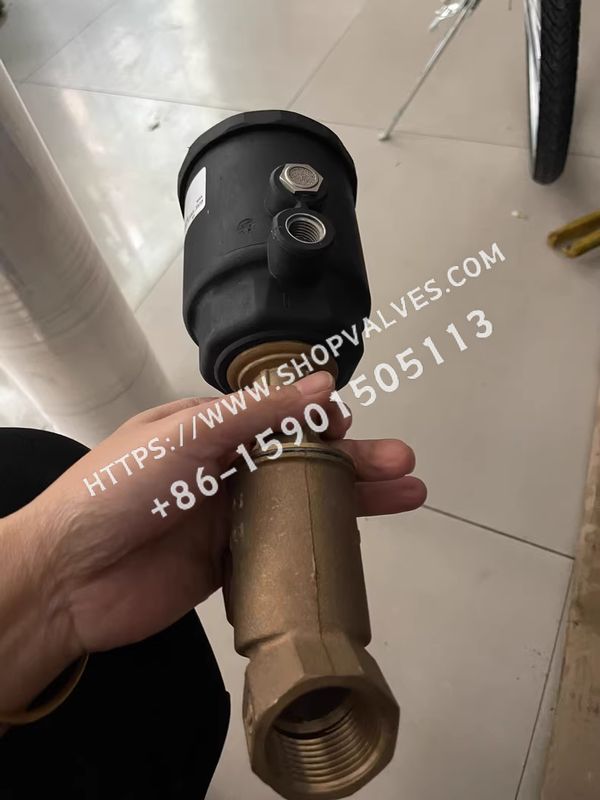

Descripción

Spirax Sarco PF51G Válvula de ángulo de conmutación de pistón neumático de bronce, es una válvula de ángulo de conmutación de pistón neumático de 2 vías, el cuerpo es de bronce, se puede utilizar para sistemas de agua, aire, aceite, gas y vapor a baja presión. La señal neumática se carga en el pistón actuador para conmutar la válvula, y el pistón tiene una función de retorno por muelle. El obturador de la válvula es de junta blanda de PTFE (G) para un cierre hermético. Los modelos estándar y los modelos con reguladores de caudal están equipados con un indicador de posición de la válvula y están disponibles en tres tamaños de actuador, Tipo 1 (45 mm), Tipo 2 (63 mm) y Tipo 3 (90 mm), con el modo de acción categorizado como NC (Normalmente Cerrado), NO (Normalmente Abierto) y BD (Flujo bidireccional, Normalmente Cerrado). También hay disponibles interruptores de recorrido y reguladores de caudal.

Modelos disponibles

número de modelo	SKU
1/2" PF51G-1NC BSP	3733090
1/2" PF51G-1NO BSP	3733190
3/4" PF51G-1NC BSP	3733091
1" PF51G-2BD BSP	3733295
1" PF51G-2NC BSP	3733095
1" PF51G-2NO BSP	3733195
1 1/4" PF51G-2BD BSP	3733296
1 1/4" PF51G-2NC BSP	3733096
1 1/2" PF51G-2NC BSP	3733097
2" PF51G-2NC BSP	3733098

Gamas disponibles: tamaños, conexiones de tuberías y tipos de actuadores

Tipo de válvula	conexión de tuberías	Método de acción de la válvula	Tipo de actuador	Calibre (½" - 2")
PF51G	Rosca BSP o NPT	NC - Normalmente cerrado (desde el asiento superior)	1	PF51G - 1NC PF51G - 2NC PF51G - 3NC
PF51G	Rosca BSP o NPT	NO - Normalmente abierto (desde debajo del asiento)	1	PF51G - 1NO PF51G - 2NO PF51G - 3NO
PF51G	Rosca BSP o NPT	BD - Flujo bidireccional, normalmente cerrado (flujo por encima o por debajo del asiento)	1	PF51G - 1BD PF51G - 2BD PF51G - 3BD

Límites de presión/temperatura

Condiciones de diseño del cuerpo BSP NPT	½" - 1½"	PN25
Condiciones de diseño del cuerpo BSP NPT	2"	PN16
PMA presión máxima admisible		25 bar g
TMA Temperatura máxima admisible		180 °C
Temperatura mínima admisible	-10	℃
PMO presión máxima de servicio con vapor saturado		9 bar a 180 °C
TMO Temperatura máxima de funcionamiento		180 °C
Temperatura mínima de funcionamiento (Nota: por debajo de esta temperatura de funcionamiento, consulte a Spirax Sarco)		-10 °C
Límites de temperatura ambiente - Máximo	60	℃
Límites de temperatura ambiente - Mínimo	-10	℃
△PMX Presión diferencial máxima		Ver página 4
Presión máxima de ensayo en frío 1,5 x PMA (PN nominal)
Nota: La presión de prueba no debe superar ΔPMX cuando hay piezas internas montadas.

Parámetros técnicos

índice de fugas	Cierre rápido con junta blanda de PTFE por encima del asiento	ASME clase VI on/off 1 - 2
Características del flujo
dirección del flujo	PF51G - NC	1 - 2 desde arriba del asiento
dirección del flujo	PF51G - NO	2-1 desde debajo del asiento
dirección del flujo	PF51G - BD	1 - 2 desde arriba del asiento; 2 - 1 desde abajo del asiento
medio piloto		Aire o agua hasta 60 °C
Ángulo de giro del actuador		360 °
Modelo y tamaño del actuador - Modelo 1 = 45 mm de diámetro	Conexión válvula piloto	¼" BSP
Modelo y tamaño del actuador - Modelo 1 = 45 mm de diámetro	Presión máxima de la válvula piloto	10 bar g
Modelo y tamaño del actuador - Modelo 2 = 63 mm de diámetro	Conexión válvula piloto	¼" BSP
Modelo y tamaño del actuador - Modelo 2 = 63 mm de diámetro	Presión máxima de la válvula piloto	10 bar g
Modelos y tamaños de actuadores - Modelo 3 = 90 mm de diámetro	Conexión válvula piloto	¼" BSP
Modelos y tamaños de actuadores - Modelo 3 = 90 mm de diámetro	Presión máxima de la válvula piloto	8 bar g
Valor Kvs	½"	4.5
Valor Kvs	¾"	8
Valor Kvs	1"	15.6
Valor Kvs	1¼"	24.6
Valor Kvs	1½"	42
Valor Kvs	2"	57
Fórmula de conversión	Cv (RU)=Kv x 0,963 Cv (US)=Kv x1,156

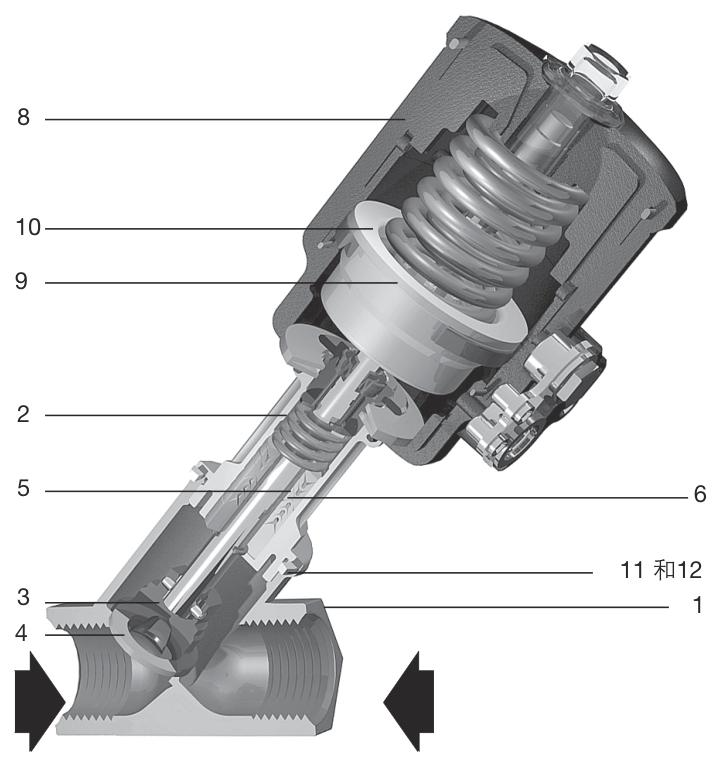

material (del que está hecho algo)

Piezas con número de serie	material (del que está hecho algo)
1	Bronce EN 1982 CC491K
2 (½" y 1")	Bronce EN 1982 CC491K
2 (¾", 1¼", 1½" y 2")	Latón EN 12165 CW617N
3	Acero inoxidable AISI 316L
4	PTFE
5	Acero inoxidable AISI 316
6	PTFE en V
7	Caucho fluorado
8	Vidrio de poliamida
9	Vidrio de poliamida
10	Caucho fluorado
11	PTFE

△PMX - PF51G Válvula neumática de ángulo de pistón Presión diferencial máxima

PF51G - NC (normalmente cerrado)

número de modelo	Calibre de las válvulas	Diámetro del actuador (mm)	Sentido del flujo (1 - 2)	Presión diferencial máxima (bar)	Presión del medio de pilotaje (bar)
PF51G - 1NC	½"	45	Por encima del asiento de la válvula	1.8 - 10	16
PF51G - 1NC	¾"	45	Por encima del asiento de la válvula	1.8 - 10	16
PF51G - 1NC	1"	45	Por encima del asiento de la válvula	1.8 - 10	16
PF51G - 2NC	½"	63	Por encima del asiento de la válvula	1.5 - 10	20
PF51G - 2NC	¾"	63	Por encima del asiento de la válvula	1.5 - 10	20
PF51G - 2NC	1"	63	Por encima del asiento de la válvula	1.5 - 10	20
PF51G - 2NC	1¼"	63	Por encima del asiento de la válvula	3.0 - 10	16
PF51G - 2NC	1½"	63	Por encima del asiento de la válvula	3.0 - 10	16
PF51G - 2NC	2"	63	Por encima del asiento de la válvula	3.0 - 10	11
PF51G - 3NC	1"	90	Por encima del asiento de la válvula	1.0 - 8	20
PF51G - 3NC	1¼"	90	Por encima del asiento de la válvula	2.5 - 8	16
PF51G - 3NC	1½"	90	Por encima del asiento de la válvula	2.5 - 8	16
PF51G - 3NC	2"	90	Por encima del asiento de la válvula	2.5 - 8	15

PF51G - NO (normalmente abierto)

número de modelo	Calibre de las válvulas	Diámetro del actuador (mm)	Sentido del flujo (2 - 1)	Presión diferencial máxima (bar)	Presión del medio de pilotaje (bar)
PF51G - 1NO	½"	45	Debajo del asiento de la válvula	1.8 - 10	16
PF51G - 1NO	¾"	45	Debajo del asiento de la válvula	1.8 - 10	16
PF51G - 1NO	1"	45	Debajo del asiento de la válvula	1.8 - 10	16
PF51G - 2NO	½"	63	Debajo del asiento de la válvula	1.5 - 10	16
PF51G - 2NO	¾"	63	Debajo del asiento de la válvula	1.5 - 10	16
PF51G - 2NO	1"	63	Debajo del asiento de la válvula	1.5 - 10	16
PF51G - 2NO	1¼"	63	Debajo del asiento de la válvula	1.5 - 10	16
PF51G - 2NO	1½"	63	Debajo del asiento de la válvula	1.5 - 10	16
PF51G - 2NO	2"	63	Debajo del asiento de la válvula	1.5 - 10	12
PF51G - 3NO	1"	90	Debajo del asiento de la válvula	1.0 - 8	16
PF51G - 3NO	1¼"	90	Debajo del asiento de la válvula	1.0 - 8	16
PF51G - 3NO	1½"	90	Debajo del asiento de la válvula	1.0 - 8	16
PF51G - 3NO	2"	90	Debajo del asiento de la válvula	1.0 - 8	16

PF51G - BD (flujo bidireccional, normalmente cerrado)

número de modelo	Calibre de las válvulas	Diámetro del actuador (mm)	Sentido de circulación (1 - 2) Presión diferencial máxima (bar)	Sentido de circulación (2 - 1) Presión diferencial máxima (bar)	Presión del medio de pilotaje (bar)
PF51G - 1BD	½"	45	16	5.0 - 10	16
PF51G - 1BD	¾"	45	16	5.0 - 10	7.0
PF51G - 1BD	1"	45	16	5.0 - 10	5.0
PF51G - 2BD	½"	63	16	3.8 - 10	16.0
PF51G - 2BD	¾"	63	16	3.8 - 10	16.0
PF51G - 2BD	1"	63	16	3.8 - 10	11.0
PF51G - 2BD	1¼"	63	16	3.8 - 10	6.0
PF51G - 2BD	1½"	63	12	3.8 - 10	4.0
PF51G - 2BD	2"	63	8	3.8 - 10	2.5
PF51G - 3BD	1"	90	16	3.3 - 8	14.0
PF51G - 3BD	1¼"	90	16	3.3 - 8	12.0
PF51G - 3BD	1½"	90	16	3.3 - 8	8.0
PF51G - 3BD	2"	90	14	3.3 - 8	5.0

Peso (aproximado)

Calibre de las válvulas	Tipo y tamaño del actuador	Peso (kg)
½"	1 (45 mm)	0.8
½"	2 (63 mm)	1.2
¾"	1 (45 mm)	0.9
¾"	2 (63 mm)	1.3
1"	1 (45 mm)	1.1
1"	2 (63 mm)	1.5
1"	3 (90 mm)	2.2
1¼"	2 (63 mm)	1.9
1¼"	3 (90 mm)	2.4
1½"	2 (63 mm)	2.4
1½"	3 (90 mm)	2.6
2"	2 (63 mm)	2.9
2"	3 (90 mm)	3.3
Nota: Añadir 0,2kg para válvulas con interruptores de recorrido y reguladores de caudal (excepto actuador 1).

Guía de selección de válvulas

Calibre de las válvulas	½", ¾", 1", 1¼", 1½" y 2".
Tipo de válvula	P = Pistón
Características de caudal de la válvula	F = apertura rápida
Material del cuerpo de la válvula	5 = Bronce
método de conexión	1 = Rosca BSP o NPT
Juntas de vástago	G = PTFE
Tipo de actuador	1 = 45 mm de diámetro (tamaños de válvula ½" - 1") 2 = 63 mm de diámetro (tamaños de válvula ½" - 2") 3 = 90 mm de diámetro (tamaños de válvula 1" - 2")
posición de la válvula	NC = Normalmente cerrado NO = Normalmente abierto BD = Flujo bidireccional, normalmente cerrado
opciones (como en la configuración de programas informáticos)	I = interruptor de recorrido (relé de solenoide que indica la posición de conmutación de la válvula, valores nominales máximos: tensión (V) = 500 V, corriente (I) = 0,5 A, potencia § = 30 VA, sufijo "I" después de los actuadores 2 y 3 según sea necesario) R = regulador de caudal (permite el control manual del caudal máximo de la válvula, para válvulas normalmente abiertas, está disponible el cierre manual, añada el sufijo ' R ' a los actuadores 2 y 3 según sea necesario)

Ejemplo de pedido

1 - Spirax Sarco PF51G - Válvula de ángulo de conmutación de pistón neumático de bronce 2NC, BSP roscado, 1".

repuestos

Las válvulas y los actuadores de diferentes diámetros pueden suministrarse con un conjunto de componentes de estanquidad que incluye: juntas labiales del pistón, juntas tóricas del actuador, juntas blandas del obturador de la válvula (PTFE) y juntas del cuerpo de la válvula.

Ejemplo de pedido de piezas de recambio

1 - Kit de juntas para PF51G - 2NC, código de fecha 120, 1".

Información sobre seguridad, instalación y mantenimiento

Para obtener información detallada, consulte la guía de instalación y mantenimiento suministrada con el producto. La válvula puede montarse en cualquier orientación y el actuador puede girar 360° para facilitar la instalación del solenoide.

Componentes relacionados - Electroválvulas

Las electroválvulas DM de 2 posiciones y 3 vías pueden montarse directamente (conexión tipo banjo) en válvulas de ángulo de conmutación accionadas neumáticamente de las series PF51G - NC, NO y BD, con medio de servicio aire o agua, con conexión DIN de la válvula.

número de modelo	tipología	actuadores	Tensión/Frecuencia	método de conexión
DM11	1	45 mm	230/50 o 240/60 Vca.	1 / 8 " BSP
DM12	1	45 mm	110/50 o 120/60 Vca	1 / 8 " BSP
DM13	1	45 mm	24/50 o 24/60 Vca	1 / 8 " BSP
DM14	1	45 mm	24 Vcc	1 / 8 " BSP
DM21	2	63 mm	230/50 o 240/60 Vca.	¼" BSP
DM22	2	63 mm	110/50 o 120/60 Vca	¼" BSP
DM23	2	63 mm	24/50 o 24/60 Vca	¼" BSP
DM24	2	63 mm	24 Vcc	¼" BSP
DM31	3	90 mm	230/50 o 240/60 Vca.	¼" BSP
DM32	3	90 mm	110/50 o 120/60 Vca	¼" BSP
DM33	3	90 mm	24/50 o 24/60 Vca	¼" BSP
DM34	3	90 mm	24 Vcc	¼" BSP
