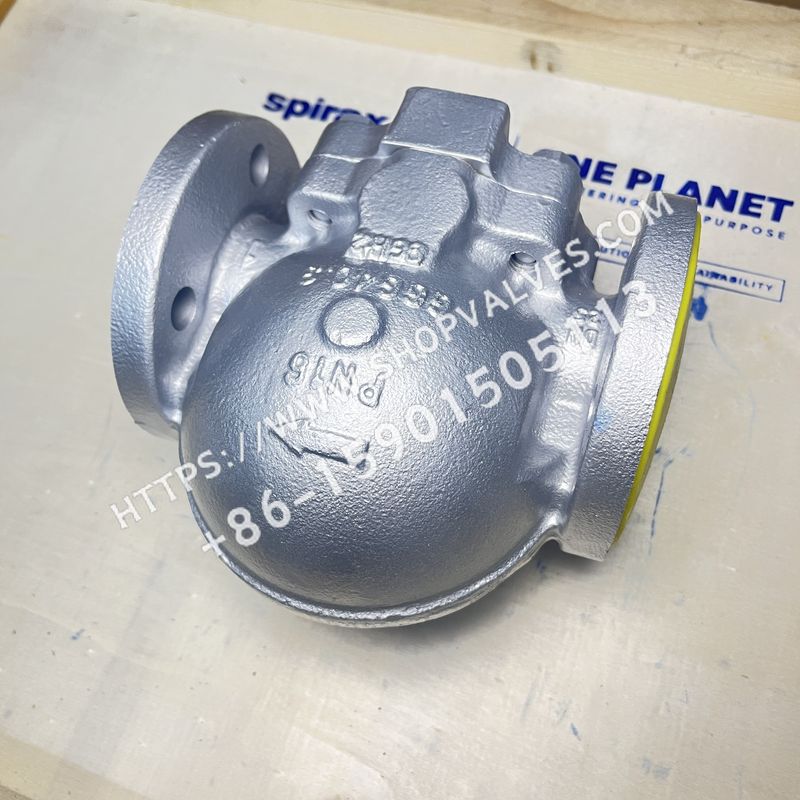

Spirax Sarco FTGS14-4.5/10/14 Purgador de Vapor de Flotador Conexión de Brida

Descripción

La Trampa de Vapor de Flotador Spirax Sarco FTGS14 (Conexión de Brida) está fabricada con cuerpo de acero inoxidable austenítico con válvula automática de purga de aire incorporada y bonete de hierro fundido nodular niquelado para una buena resistencia a la corrosión, y puede mantenerse en línea sin desmontar la tubería.

Modelos disponibles

número de modelo	SKU
DN15 FTGS14-4.5	1457130001
DN15 FTGS14-10	1457130004
DN15 FTGS14-14	1457130007
DN20 FTGS14-4.5	1457130002
DN20 FTGS14-10	1457130005
DN20 FTGS14-14	1457130008
DN25 FTGS14-4.5	1457130003
DN25 FTGS14-10	1457130006
DN25 FTGS14-14	1457130009
dn15 ftgs14v-4.5	6157130001
DN15 FTGS14V-10	6157130004
DN15 FTGS14V-14	6157130007
dn20 ftgs14v-4.5	6157130002
DN20 FTGS14V-10	6157130005
DN20 FTGS14V-14	6157130008
DN25 FTGS14V-4.5	6157130003
DN25 FTGS14V-10	6157130006
DN25 FTGS14V-14	6157130009

Modelos disponibles

• FTGS14 (R-L): Conexión horizontal, sentido de flujo de derecha a izquierda
• FTGS14 (I-D): Conexión horizontal, sentido de flujo de izquierda a derecha

bolsa de fluido

Con la vejiga de líquido BP99/32, puede utilizarse para vapores sobrecalentados con un recalentamiento de 150°C @ 0 bar g y 50°C @ 32 bar g.

seleccionable

• Con un dispositivo de bloqueo de vapor roto (SLR) para evitar el bloqueo de vapor en el sistema, designación del tipo seguida de la letra C. Para más información, póngase en contacto con Spirax Sarco.
• Hay disponible un filtro incorporado (FTGS14X). Para más información, póngase en contacto con Spirax Sarco.

norma

Este producto cumple con la Directiva Europea de Equipos a Presión 97 / 23 / CE.

certificados

El producto puede suministrarse con el informe de ensayo típico del fabricante; si necesita un certificado, especifíquelo al realizar el pedido.

Calibre y conexiones de tuberías

DN15, DN20 y DN25 con bridas EN 1092 PN16, ASME (ANSI) 150 y JIS / KS 10.

Alcance del trabajo

Condiciones de diseño del cuerpo de la válvula	PN16
Presión máxima admisible de PMA	16 bar g @ 120 °C
TMA Temperatura máxima admisible	250 °C
Temperatura mínima admisible	-10 °C
Presión máxima de servicio para vapor saturado PMO	14.6 bar g
Temperatura mínima de trabajo	0 °C
ΔPMX Presión diferencial máxima FTGS14 - 4,5	4,5 bar
ΔPMX Presión diferencial máxima FTGS14 - 10	10 bar
ΔPMX Presión diferencial máxima FTGS14 - 14	14 bar
Presión máxima de diseño de la prueba hidráulica en frío	24 bar g

material (del que está hecho algo)

número de serie	carácter radical	material (del que está hecho algo)
1	cuerpo de la válvula	Acero inoxidable austenítico EN 10213 - 4 (1.4308) ASTM A351 CF8
2、3	Pernos del capó, juntas del capó	Acero, grafito en escamas reforzado
4	capós	Fundición dúctil niquelada DIN 1693 GGG 40
5	Asiento de la válvula principal	aceros inoxidables
6	Junta de la válvula principal	aceros inoxidables
7	Tornillos del conjunto de la válvula principal	aceros inoxidables
8	Mecanismo de la varilla de flotación	aceros inoxidables
10	Soporte pivotante	aceros inoxidables
11	fulcro	aceros inoxidables
17	Conjunto de válvula de purga de aire	aceros inoxidables
18	Junta de la válvula de purga de aire	aceros inoxidables
19	Dispositivo SLR	aceros inoxidables
20	Junta SLR	aceros inoxidables
21	Sello SLR	plumbago
28	Muelle de la válvula principal (sólo DN25)	aceros inoxidables
29	enchufe	aceros inoxidables

pesos

número de modelo	Peso (kg)
DN15	4.7
DN20	5.2
DN25	6.8

cilindrada del motor

La descarga indicada se basa en la descarga de condensado a la temperatura de saturación. Durante la fase de arranque, el condensado está frío y el purgador de aire termostático está abierto para proporcionar una descarga adicional de condensado. A continuación se muestra la descarga adicional de condensado de la válvula de aire de evacuación a diferentes diferenciales de presión:

ΔP (bar)	0.5	1	2	3	4.5	7	10	14
DN15, DN20 mayor descarga de agua fría (kg/h)	70	140	250	380	560	870	1130	1500
DN25 aumento de la descarga de agua fría (kg/h)	120	240	360	500	640	920	1220	1500

Información sobre seguridad, instalación y mantenimiento

Para obtener información detallada, consulte la Guía de instalación y mantenimiento (M-P145-12) suministrada con el producto.

llamar la atención sobre algo

El FTGS14 debe instalarse en la misma dirección que la dirección de flujo del fluido indicada por la flecha del cuerpo de la válvula, asegurándose de que el brazo del flotador esté colocado horizontalmente, así como de que el flotador pueda subir y bajar libremente en vertical, y de que la dirección de flujo pueda cambiarse in situ si es necesario girando la tapa de la válvula 180 grados solamente. Asegúrese de que la flecha de la placa de características apunta hacia abajo.

tratar con

Este producto es reciclable y no causa problemas medioambientales si se elimina correctamente.

Cómo hacer un pedido

Ejemplo: 1 Pedido Spirax Sarco DN25 FTGS14-4.5(L-R) Conexión de brida para purgador de vapor de boya EN1092PN16 con purgador de aire.
