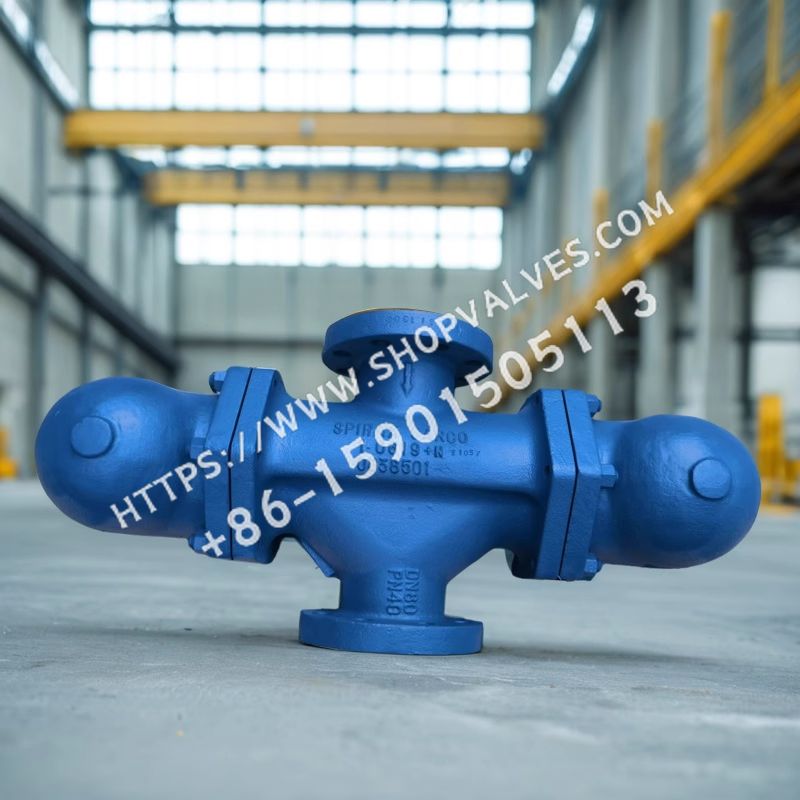

Spirax Sarco FT43-10 Purgador de vapor flotante de hierro fundido DN80/DN100

Descripción

Los purgadores de vapor de flotador de fundición Spirax Sarco FT43 (DN80 y DN100) con dispositivo automático de purga de aire incorporado están disponibles para instalación horizontal sólo con conexión de brida. Se puede taladrar un orificio roscado de 3/8" BSP o NPT en el bonete para la instalación de una válvula de venteo si es necesario.

Normas y certificados

Este producto cumple la Directiva europea de equipos a presión 97/23/CE y puede llevar el marcado CE si es necesario. Se dispone de certificados EN 10204 2.2. Especifique en el pedido si necesita certificados.

condición restrictiva

Condiciones de diseño del cuerpo de la válvula	PN16
Presión máxima admisible de PMA	16 bar g
TMA Temperatura máxima admisible	220°C
Presión máxima de servicio PMO	13 bar g
TMO Temperatura máxima de funcionamiento	220°C
Presión máxima de diseño de la prueba hidráulica en frío	24 bar g

Calibre y conexiones de tuberías

DN80 y DN100 utilizan bridas estándar EN1092 PN16, las conexiones de brida JIS/KS 10 están disponibles bajo pedido.

material (del que está hecho algo)

número de serie	carácter radical	material (del que está hecho algo)
1	cuerpo de la válvula	Hierro fundido (DIN 1691 GG 20)
2	Tuercas de los pernos del capó	Acero (BS 4439 Gr. 8.8, BS 3692 Gr. 8)
3	Junta del bonete	Grafito en escamas reforzado
4	capós	Hierro fundido (EN JL 1040)
5	Conjunto de la válvula principal	Acero inoxidable (BS 3146 Part. 2 ANC 2)
6	Junta del conjunto de la válvula principal	Grafito en escamas reforzado
7	Tuerca del perno del conjunto de la válvula principal	Acero inoxidable (BS 6105 A4 - 80)
8	Mecanismo de la varilla de flotación	Acero inoxidable (BS 1449 304 S16)
9	Unidad de válvula de purga de aire	aceros inoxidables
10	Junta de asiento de escape de aire	Acero inoxidable (BS 1449 409 S19)

Diferencia de presión máxima

calibre	FT43 - 4,5	FT43 - 10	FT43 - 14
DN80 y DN100	4,5 bar	10 bar	13 bar

cilindrada del motor

Los volúmenes de descarga indicados se basan en la descarga de condensado a la temperatura de saturación, y el dispositivo de la válvula de evacuación aumenta la descarga de condensado cuando se descarga agua sobreenfriada. En la condición de arranque, el dispositivo termostático de purga de aire se abre para aumentar la descarga de condensado.

ΔP (bar)	0.5	1	2	3	4.5	7	10	13
Calibre (DN80, DN100) Aumento mínimo del caudal de agua fría (kg/h)	1080	1200	1240	1340	1400	2000	2600	3200

pesos

calibre	Peso (kg)
DN80	72
DN100	74

Información sobre seguridad, instalación y mantenimiento

Consulte la Guía de instalación y mantenimiento (IM-S02-30) suministrada con el producto para obtener información detallada. Instale en la dirección de flujo que se muestra en el cuerpo de la válvula, asegurándose de que el brazo del flotador está colocado horizontalmente para garantizar que el flotador está libre para elevarse verticalmente.

tratar con

Este producto es reciclable y no daña el medio ambiente si se elimina correctamente.

Instrucciones de pedido

Ejemplo: 1 - Spiessaak DN100, FT43 - 4.5 Purgador de Vapor de Flotador, Conexión de Brida EN1092 PN16, Cuerpo de Hierro Fundido, con Dispositivo de Purga de Aire.
