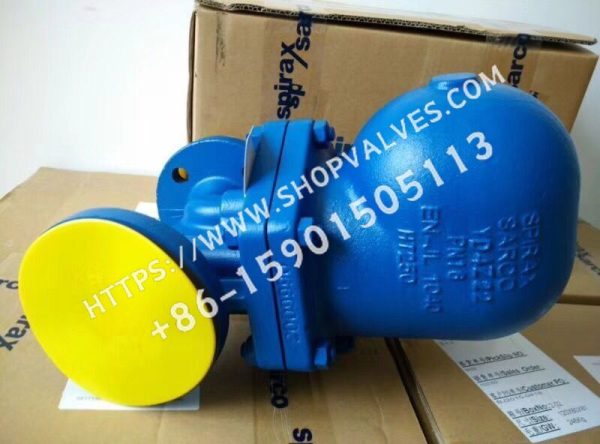

Spirax Sarco FT43-10 Purgador de Vapor Float® de Hierro Fundido DN25/DN40/DN50

Descripción

Purgadores de vapor de flotador de fundición Spirax Sarco FT43 DN25 - DN50, internos de acero inoxidable, purga de aire automática incorporada, instalación horizontal (también disponible como FT43V para instalación vertical), conexión embridada. El mantenimiento en línea es posible sin desmontar las tuberías. También hay disponible una válvula de aguja ajustable manualmente (modelo FT43 - C) para romper los bloqueos de vapor. Se pueden taladrar orificios roscados BSP o NPT en el bonete según sea necesario para la instalación de una válvula de ventilación. Utilizando la vejiga de líquido BP99/32, puede aplicarse a vapor sobrecalentado con niveles de recalentamiento de 150°C @ 0 bar g y 50°C @ 32 bar g.

Modelos disponibles

número de modelo	SKU
DN25 FT43-4,5	831293
DN25 FT43-10	831393
DN25 FT43-14	831493
DN40 FT43-4,5	831893
DN40 FT43-10	831993
DN40 FT43-14	832093
DN50 FT43-4,5	832493
DN50 FT43-10	832593
DN50 FT43-14	832693

Normas y certificados

Este producto cumple la Directiva europea de equipos a presión 97/23/CE. Se dispone de informes de pruebas del fabricante; si se necesita un certificado, especifíquelo al hacer el pedido.

opciones (como en la configuración de programas informáticos)

Además de un respiradero de aire, este modelo también está disponible con un mecanismo de liberación de bloqueo de vapor (SLR), con el nombre del modelo seguido de la letra C. Se puede taladrar un orificio roscado de 3/8" SP o 3/8" PT en la parte superior (inferior) de la tapa para la instalación de un tubo de contrapeso (válvula de drenaje).

Calibre y conexiones de tuberías

Existen tres calibres: DN25, DN40 y DN50. Cuando se conectan horizontalmente, mirando hacia el cuerpo de la válvula, la dirección del flujo es de izquierda a derecha para DN25 y de derecha a izquierda para DN40 y DN50; cuando se conectan verticalmente, la dirección del flujo es sólo de arriba a abajo. Las bridas estándar son EN 1092 PN16 con dimensiones de extremo de brida según EN 26554 (serie 1). Las bridas JIS/KS 10 y ANSI B 16.5 clase 125 están disponibles bajo pedido. Las bridas ANSI/JIS/KS se suministran con orificios roscados para facilitar el montaje de los pernos de la brida, las bridas ANSI tienen orificios roscados UNC y las bridas JIS/KS tienen orificios roscados métricos.

Alcance del trabajo

Aclarar el rango de trabajo aplicable de los diferentes tipos de bridas y la existencia de zonas prohibidas para el uso de este producto.

Condiciones de diseño del cuerpo de la válvula		PN16
Presión máxima admisible de PMA		16 bar g@120°C
TMA Temperatura máxima admisible		220°C @12,1 bar g
Temperatura mínima admisible		0°C
Presión máxima de servicio a vapor saturado PMO		13 bar g@195°C
Nota: PMO para válvulas DN40 y DN50 es igual a ΔPMX.
TMO Temperatura máxima de funcionamiento		220°C@12.1 bar g
Temperatura mínima de funcionamiento Nota: Para temperaturas inferiores, consulte a Spirax Sarco.		0°C
△PMX Presión diferencial máxima	FT43 - 4,5	4,5 bar
FT43 - 10	10 bar
FT43 - 14	13 bar
Nota: Después de la instalación de los componentes internos, no debe superarse la presión de prueba.		24 bar g

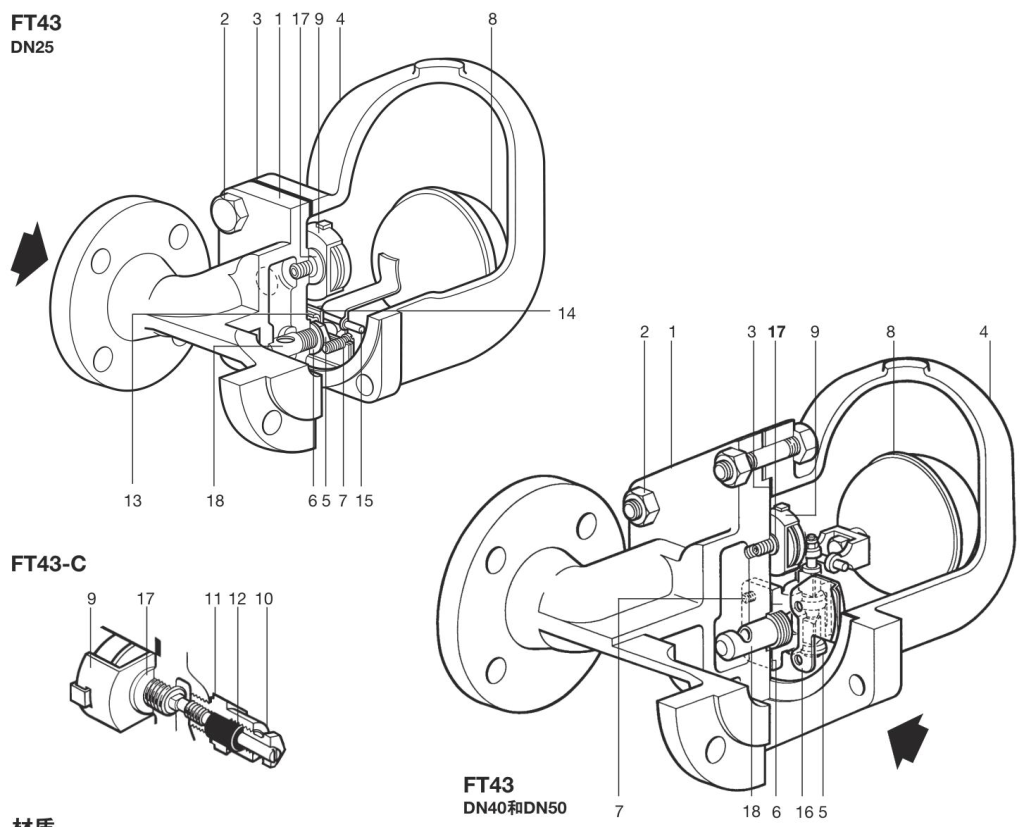

material (del que está hecho algo)

número de serie	carácter radical		material (del que está hecho algo)
1	cuerpo de la válvula		hierro de fundición	EN-JL 1040
	Pernos del capó	DN25	acero (química)	BS 3692 Gr. 8.8
2	Pernos del capó		acero (química)	BS 4882 - B7M
	Tuerca del capó		acero (química)	BS 3692 Gr. 8.8
3	Junta del bonete		Grafito en escamas reforzado
4	capós		hierro de fundición	EN-JL 1040
	asiento de válvula	DN25	aceros inoxidables	BS 970 431 S29
5	Válvula principal con deflectores antierosión	DN40, DN50	aceros inoxidables	BS 3146 Parte 2
			Anc 2
6	Junta de asiento	DN25	aceros inoxidables	BS 1449 304 S11
	Junta de la unidad de válvula principal	DN40, DN50	Grafito en escamas reforzado
	Perno de montaje del soporte pivotante	DN25	aceros inoxidables	BS 4183 18/8
7	Pernos del conjunto de la válvula principal	DN40		BS 970 304 S16
	tuerca del perno	DN50		BS 6105 A4.80
8	Bola de flotación		aceros inoxidables	BS 1449 304 S16
9	Unidad de válvula de purga de aire		aceros inoxidables
10	Dispositivo SLR		aceros inoxidables	BS 970 303 S21
11	Junta SLR		acero dulce	BS 1449 CS4
12	Sello SLR		plumbago
13	soportes		aceros inoxidables	BS 1449 304 S16
14	Soporte pivotante		aceros inoxidables	BS 1449 304 S16
15	fulcro		aceros inoxidables
16	Deflector interno	DN40 y DN50	aceros inoxidables	BS 1449 304 S15
17	Junta del asiento de evacuación		aceros inoxidables	BS 1449 409 S19
18	Deflector antierosión		aceros inoxidables	BS 970 431 S29

pesos

calibre	Peso (kg)
DN25	8.3
DN40	21.5
DN50	30.5

Información sobre seguridad, instalación y mantenimiento

Consulte la Guía de instalación y mantenimiento (IM-S02-30) suministrada con el producto para obtener información detallada. Instale en la dirección de flujo que se muestra en el cuerpo de la válvula, asegurándose de que el brazo del flotador esté colocado horizontalmente para garantizar que el flotador tenga libertad para subir y bajar verticalmente.

tratar con

Este producto es reciclable y no daña el medio ambiente si se elimina correctamente.

Instrucciones de pedido

Ejemplo: 1 - Spiessaak DN25, FT43 - 4.5 (R - L) Trampa de Vapor de Flotador, Conexión de Brida EN 1092 PN16, Cuerpo de Hierro Fundido, con Dispositivo de Purga de Aire.
