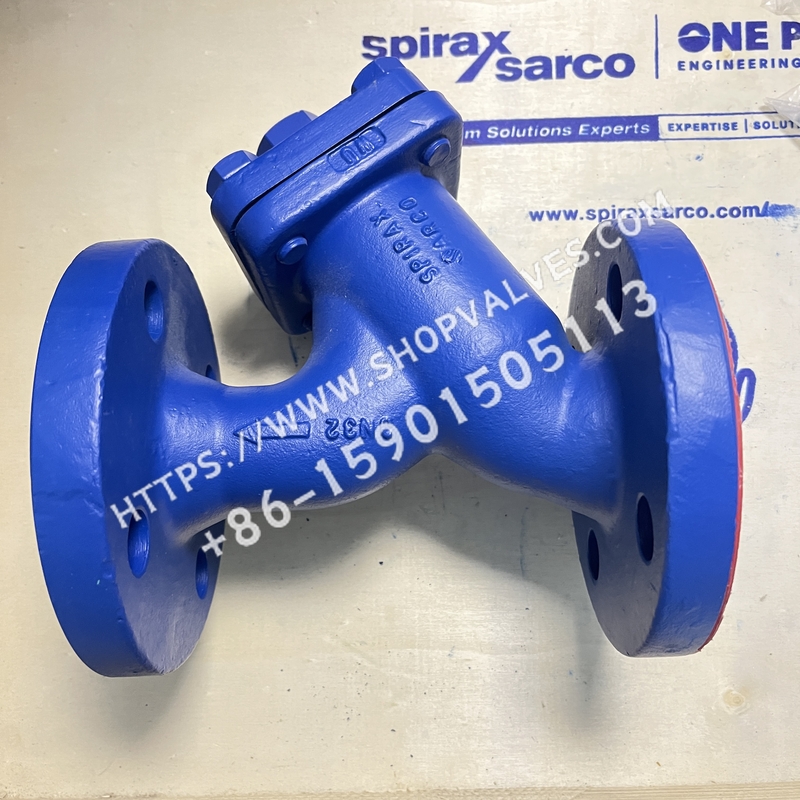

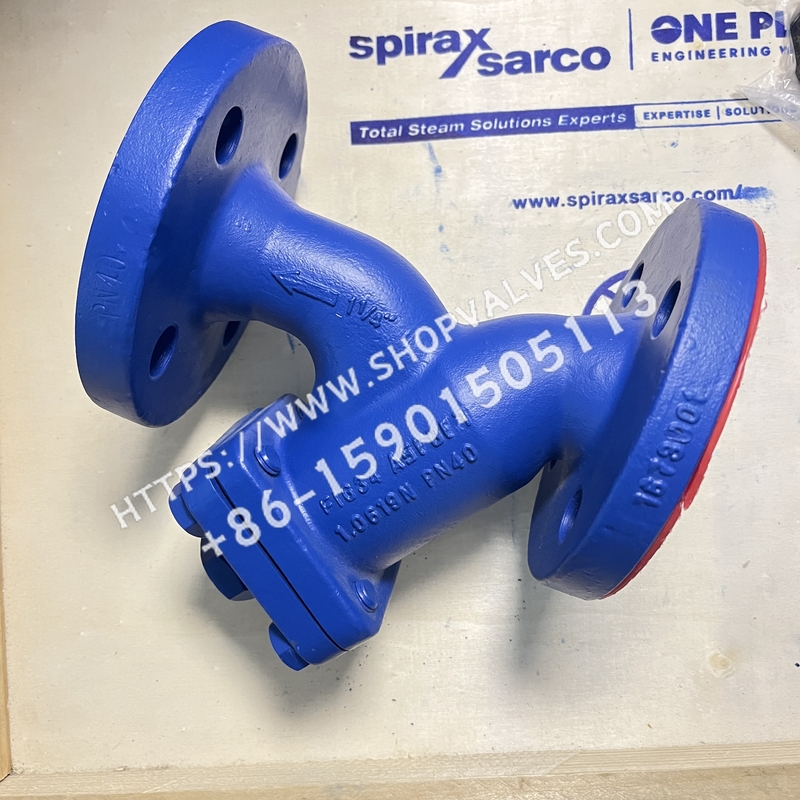

Spirax Sarco Fig34 Filtro de acero al carbono-EN Material estándar

Descripción

El filtro de acero al carbono Spirax Sarco Fig34 es un filtro en forma de Y con conexión de brida y fabricado con material estándar EN. La malla filtrante estándar de acero inoxidable DN15 a DN80 tiene un tamaño de poro de 0,8 mm, DN100 a DN200 tiene un tamaño de poro de 1,6 mm, y también están disponibles otros tamaños de poro, tamaños de malla y malla filtrante de aleación de Monel. Bajo pedido, se pueden taladrar orificios roscados en el capó del filtro para conectar con una válvula de drenaje o descarga. También hay disponibles filtros de acero al carbono para bajas temperaturas.

norma

Este producto cumple plenamente la Directiva europea sobre equipos a presión 97/23/CE y puede etiquetarse si es necesario.

certificados

Se puede solicitar el certificado de material EN 10204 2.2. También se puede solicitar el certificado de material EN 10204 3.1.B para el cuerpo y el capó, que se debe especificar en el pedido.

Calibre y conexiones de tuberías

Los calibres están disponibles en DN 15, 20, 25, 32, 40, 50, 65, 80, 100, 125, 150 y 200 con conexiones de brida estándar EN 1092 PN40.

opción

filtro
- Malla filtrante de acero inoxidableLas aberturas son de 1,6 mm (DN15 - DN80), 3,0 mm (DN15 - DN200), y los tamaños de malla son 40, 100 y 200.
- Filtro de aleación de monelLas aberturas son de 0,8 mm (DN15 - DN80), 1,6 mm (DN100 - DN200), 3,0 mm (DN15 - DN200), y el tamaño de malla es de 100.
Conexiones de la válvula de drenaje o descarga
El bonete puede perforarse con orificios roscados de diferentes tamaños para la instalación de una válvula de drenaje o descarga, según se especifica a continuación:
Calibre del filtro válvula de purga válvula de ventilación

DN15 ¼" ¼"

DN20 y DN25 ½" ½"

DN32 y DN40 1" ¾"

DN50 y DN125 1¼" ¾"

DN150 y DN200 2" ¾"

Calibre del filtro	válvula de purga	válvula de ventilación
DN15	¼"	¼"
DN20 y DN25	½"	½"
DN32 y DN40	1"	¾"
DN50 y DN125	1¼"	¾"
DN150 y DN200	2"	¾"

Alcance del trabajo

Condiciones de diseño del cuerpo de la válvula	PN40
Presión máxima admisible de PMA	40 bar g @ 120 °C
TMA Temperatura máxima admisible	400 °C @ 22 bar g
Temperatura mínima admisible	-10 °C
PMO presión máxima de vapor saturado	40 bar g @ 120 °C
TMO Temperatura máxima de funcionamiento	400 °C @ 22 bar g
Temperatura mínima de trabajo	-10 °C
Presión máxima de diseño de la prueba hidráulica en frío	69 bar g
clasificador de sumas de dinero	Temperaturas de funcionamiento más bajas a petición de Spirax Sarco

material (del que está hecho algo)

número de serie	carácter radical	material (del que está hecho algo)
1	cuerpo de la válvula	Acero al carbono 1.0619+N
2	capó	DN15 - DN50: Acero calcinado C22.8 DN65 - DN200: acero al carbono 1.0619+N
3	Junta del bonete	Grafito en escamas reforzado
4	filtro	Acero inoxidable ASTM A240 316L
5	perno (componente macho de la tuerca y el tornillo)	Acero inoxidable AD MBI W2 A2-70

Valor KV

Fórmula de conversión: Cv (UK) = Kv x 0,963; Cv (US) = Kv x 1,156

calibre	DN15	DN20	DN25	DN32	DN40	DN50	DN65	DN80	DN100	DN125	DN150	DN200
Diámetros de los orificios 0,8, 1,6 y 3,0 mm	5	8	13	22	29	46	72	103	155	237	340	588
Malla 40 y 100	5	8	13	22	29	46	72	103	155	237	340	588
Malla 200	4	6	10	17	23	37	58	83	124	186	268	464

Peso (aproximado)

calibre	Peso (kg)
DN15	2.1
DN20	2.9
DN25	3.8
DN32	6.5
DN40	9.0
DN50	10.5
DN65	17.5
DN80	24.0
DN100	30.0
DN125	49.0
DN150	68.0
DN200	128.0

información de seguridad

Consulte la Guía de instalación y mantenimiento (IM-S60-18) suministrada con el producto para obtener información detallada.
ADVERTENCIA: La tapa del filtro tiene un fino anillo de soporte de acero inoxidable en la junta que debe retirarse con cuidado.
Eliminación: Este producto puede reciclarse y su correcta eliminación no dañará el medio ambiente.

Realizar un pedido

Ejemplo: filtro 1-Spirax Sarco DN40 Fig 34, conexión de brida EN 1092 PN40, malla de acero inoxidable con abertura de 0,8 mm.
