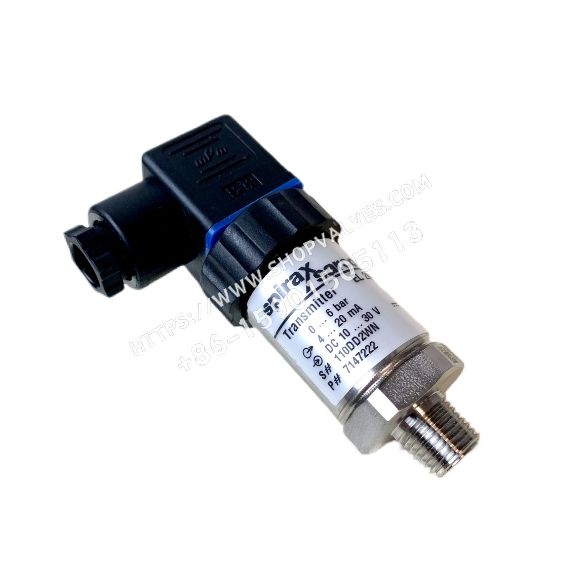

Transmisor de presión y tubo en "U" Spirax Sarco EL2600

Descripción

El transmisor de presión EL2600 de Spirax Sarco consta de un sensor y un transmisor de presión diseñados para aplicaciones industriales, con un bucle de corriente de 4-20 mA de 2 hilos y conexiones NPT de ¼". Hay disponibles dos tipos de tubo en "U" y válvula, con presiones máximas de diseño de 25 bar g y 80 bar g respectivamente.

Rango de presión y presión de sobrecarga

Diferentes rangos de presión corresponden a diferentes presiones de sobrecarga, por ejemplo, el rango 0 - 1,6 bar a, 0 - 2,5 bar a tiene una presión de sobrecarga de 10 bar, cuando la presión supera la presión de sobrecarga, incluso durante un corto período de tiempo, el sensor se dañará, si existe la posibilidad de sobrepresión, se recomienda utilizar un amortiguador de presión o elegir un transmisor de presión con un rango superior, aunque puede reducir la resolución de la señal.

método de conexión

Para temperaturas del fluido inferiores a 100°C, el EL2600 puede montarse directamente en la tubería mediante un racor NPT de ¼"; para temperaturas superiores a 100°C, debe instalarse un tubo en "U" y una válvula de cierre entre el EL2600 y la tubería o recipiente.

Parámetros técnicos

parámetros	datos
Tipo de sensor	0 - 1,6 bar a a 0 - 16 bar g para sensores piezoresistivos; 0 - 25 bar g a 0 - 400 bar g para sensores de membrana
tensión de entrada	10 Vcc a 30 Vcc
preciso	≤0.5%
repetitivo	Intervalo ≤0,05
histéresis	Gama ≤0.1%
Nivel de protección	IP65

acreditación

Proyectos certificados	datos
Radiación CEM	BS EN 61326: 1997 A1 y A2 Tabla 4
Antiinterferencias CEM	BS EN 61326: 1997 A1 y A2 Tabla 4 ANEXO A

material (del que está hecho algo)

Cuerpo de la EL2600 de acero inoxidable 316L WS 1.4435, racores de poliamida PA 66, tubo en "U" de baja presión de acero inoxidable, cuerpo de la válvula de cierre de acero inoxidable, tubo en "U" de alta presión de BS3602: Part.1 1987 CFS 360 (pasivado con zinc), cuerpo de la válvula de cierre de PEEK/Polymain. El tubo en "U" de alta presión es de BS3602 :Part.1 1987 CFS 360 (pasivado con zinc) y el cuerpo de la válvula de cierre es de PEEK/Polymain.

Instalación y mantenimiento

Las temperaturas superiores a 100°C requieren el uso de tubos en "U" y válvulas de cierre. No se requiere ningún mantenimiento especial, pero se recomienda una revisión e inspección anual, tal como se describe en la Guía de instalación y mantenimiento IM - GCM - 10.

pesos

El peso de la EL2600 es de 0,2 kg y el del tubo en "U" y la válvula es de 0,5 kg.

Instrucciones de pedido

Ejemplo: 1 - Transmisor de presión Spiessaq EL2600, rango de presión 0 - 16 bar g, con tubo en "U" y válvula de cierre.
