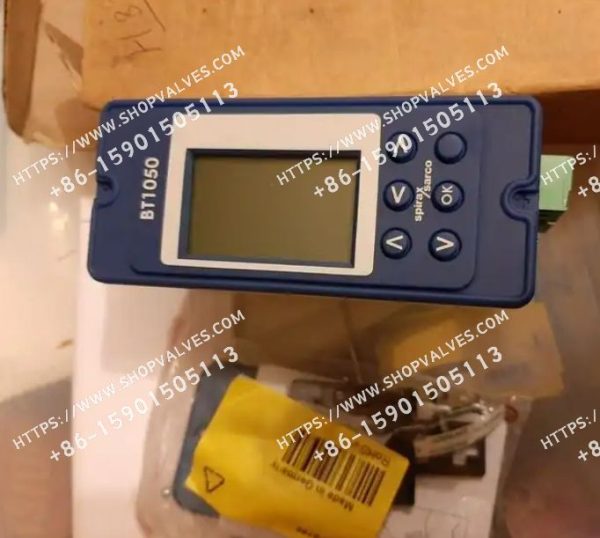

Controlador de vaciado de calderas Spirax Sarco BT1050

Descripción

El controlador de drenaje de caldera BT1050 de Spirax Sarco es un temporizador utilizado para controlar la válvula de drenaje inferior. El BT1050 tiene tres temporizadores que pueden ajustarse para diferentes periodos y duraciones de ciclo, por ejemplo, de lunes a viernes, con un máximo de 3 ciclos de vaciado al día. Este temporizador también puede ajustarse para dar prioridad a la descarga de la caldera.

Está disponible para montaje en panel, carril DIN o zócalo y funciona con una fuente de alimentación de CA de 99 a 264 voltios. El panel frontal tiene una pantalla LCD y un teclado de cinco botones. El BT1050 puede comunicarse con dispositivos vecinos por infrarrojos, puede designarse como esclavo o maestro y conectarse a una red multipunto EIA/TIA-485 de dos o cuatro hilos. Pueden instalarse hasta 9 BT1050 (o BT1000) y utilizarse para desagües de calderas con varias salidas.

acreditación

El BT1050 cumple la Directiva CEM 2014/30/UE y sus requisitos. Este producto es apto para su uso en entornos de clase A (por ejemplo, industriales). El producto cuenta con una evaluación EMC detallada, número de referencia UK Supply BH BT1050 2008.
El BT1050 cumple la Directiva de Baja Tensión (2014/35/UE) y cumple los requisitos de la norma: - EN 61010-1:2001 Requisitos de seguridad para equipos eléctricos utilizados para medida, control y fines de laboratorio.
BT1050 está homologado por UL (abierto).

característica principal

• Especialmente diseñado para el drenaje del fondo.
• Tres temporizadores ajustables independientemente.
• Depurar es fácil: opciones de configuración rápidas.
• Amplia gama de fuentes de alimentación - 110-240Vac.
• El temporizador impide que la caldera se vacíe de forma continua y rápida.
• Alarma cuando la válvula no puede abrirse o cerrarse.
• Certificación UL y TÜV.

Parámetros técnicos

parámetros	datos
Tensión de alimentación	110 - 240Vac, 50/60HZ
consumo de energía	7,5 W (máx.)
entorno operativo	Sólo para uso en interiores
altitud máxima	Altitud 2000 metros
Temperatura ambiente	0 - 55 °C
Humedad relativa máxima	80% hasta 31 °C disminuyendo linealmente a 50% a 40 °C
Categoría de sobretensión	III
Grado de estanqueidad (sólo panel frontal)	Sólo manguera NEMA Tipo 4 (certificada por UL) y conformidad IP65 (certificada por TRAC Global)
LVD (seguridad)	Seguridad eléctrica EN 61010-1 UL61010-1, 3ª edición, 2012-05
EMC	CAN/CSA-C22.2 nº 61010-1, 3ª edición, 2012-05 Centros industriales de vacunación: EN 61326: A1 + A2 Anexo A Tabla 1 Emisiones: EN 61326: A1 + A2 Clase A Tabla 4
Material de la carcasa	policarbonato
Material del panel frontal	Goma de silicona, 60shore
soldar	Estaño/plomo (60/40%)
Conectores de alimentación y señal	Terminales enchufables con conectores de tornillo. Nota:Utilice únicamente los terminales suministrados por Spirax Sarco; de lo contrario, la seguridad y las homologaciones se verán reducidas.
Tamaño del cable	0,2 mm² (24 AWG) - 2,5 mm² (12 AWG)
Longitud de pelado	5 - 6 mm
Cables/hilos y conectores bucles de datos (conexión)	Número de núcleos: 2, Longitud máxima: 100 metros Tamaño: 1 - 1,5 mm² (18 - 16 AWG) Longitud máxima: 100 metros Tipo recomendado: Prysmian (Pirelli) FP200, Delta Crompton Firetuf OHLS
Cableado de comunicación RS485	Tipo: par trenzado EIA RS485 Tipo de apantallamiento: Apantallado, ya sea LAN Cat 5 o Cat 5E ScTP (apantallado), FTP (hoja) o STP Alpha 6413 o 6414, pero limitado a 600 metros. Logaritmo: 2 ó 3 Tamaño: 0,23 mm² (24 AWG) Longitud máxima: 1200 m Tipo recomendado: Alpha 6413 o 6414
Entrada - Caja de interruptores	Tensión máxima: 32Vcc (sin carga, circuito abierto) Corriente máxima: 3mAdc (cortocircuito)
Entrada - Latch (Conectar)	Tensión máxima: 32Vcc (sin carga, circuito abierto) Tensión máxima de pull-down: 0,25 Vcc Corriente máxima: 1,5 mAdc
RS485	Capa física: RS485 4 hilos full-duplex o 2 hilos half-duplex Capa de protocolo: formato Modbus RTU Aislamiento: 60 Vac/dc Velocidad de salida: hasta 10 fps
Pila (reloj calendario)	Tipo: AA (PCB) cloruro de litio-tionilo (contenido de litio 0,65 g) Vida útil: 10 años a pilas @ Tamb: 25 °C Vida útil: 10 años alimentación 35 h/semana @ Tamb: 55 °C
infrarrojo (rayo)	Capa física: IrDA Velocidad en baudios: 38400 Alcance: 10 cm Ángulo de trabajo: 15 ° Información sobre la seguridad ocular: Resumen: EN 60825-12 : 2007 - Seguridad de los productos láser que no superan el límite de emisión de clase 1 (AEL)
relé (electrónica)	Contactos: 2 x relés conmutados unipolares (SPCO) Tensión nominal (máx.): 250 Vca Carga - Carga resistiva: 3 amperios @ 250 Vca Carga - Inductiva: 1 amperio @ 250 Vca Carga - Carga del motor de CA: ¼ HP (2,9 amperios) @ 250 Vca 1 / 10 CV (3 amperios) @ 120 Vca Carga de trabajo del piloto: C300 (2,5 amperios) - Circuito de control / Bobina Vida eléctrica (acción): 3 x 10 5 o superior, en función de la carga Vida mecánica (acción): 30 x 10 6

pesos

Peso (aproximado) 400 g

Información sobre seguridad, instalación y mantenimiento

Este documento no contiene información suficiente para instalar el producto de forma segura. Consulte la Guía de instalación y mantenimiento suministrada con el producto, que contiene instrucciones detalladas para el cableado, la puesta en marcha y el funcionamiento. Tenga en cuenta la hoja de información de seguridad IM-GCM-10, así como cualquier normativa nacional relativa a la evacuación de aguas residuales. En el Reino Unido, consulte la nota de orientación sobre salud y seguridad PM60. En particular, tenga en cuenta los peligros de trabajar con una caldera apagada mientras las otras están en funcionamiento.

• advertencias::
  • Desconecte la fuente de alimentación antes de instalar el controlador porque los terminales de la fuente de alimentación están expuestos.
  • Utilice únicamente los tornillos suministrados con el producto.
  • No instalar en el exterior sin protección adicional contra la intemperie.
  • No taladre agujeros ni utilice tornillos autorroscantes en el producto.
• tenga en cuentaControlador: Se requiere un espacio de 15 mm entre varios controladores para la refrigeración.
• Instalación/Condiciones ambientalesInstale el producto en un entorno que minimice los efectos del calor, las vibraciones, los golpes y las interferencias eléctricas. El producto debe montarse en un panel de control industrial adecuado o en una caja ignífuga para protegerlo de los impactos y del entorno. Se requiere un mínimo de IP54 (norma EN 60529) o Tipos 3, 3S, 4, 4X, 6, 6P y 13 (UL50/NEMA 250). El producto puede montarse en carril DIN, placa base o panel. Se suministran biseles para instrumentos.

Descripción del producto

Temporizador de descarga, tres temporizadores integrados, pantalla LCD, alarma de fallo de válvula y comunicación por infrarrojos.

Cómo hacer un pedido

Ejemplo: 1 x Spirax Sarco BT1050 Temporizador de aguas residuales
