Spirax Sarco BTM7 Purgador BTM7 Acero Inoxidable Limpio Termostático Sanitario Purgador de Vapor

Descripción

La Trampa de Vapor Termostática Limpia BTM7 de Spirax Sarco en Acero Inoxidable es una trampa de vapor termostática de servicio diseñada para la remoción de condensado de sistemas de vapor limpio, que pueden ser utilizados en esterilizadores, recipientes de proceso y sistemas CIP/SIP, entre otros. El cuerpo está hecho de acero inoxidable 316L con un alto acabado superficial interno, típicamente pulido a 1.6~3.2 Ra. El diseño de auto-descarga atrapa el agua a temperaturas cercanas a la saturación, y las trampas son empacadas individualmente con una cubierta protectora y selladas en una bolsa de plástico.

Modelos disponibles

número de modelo	SKU
BTM7 1/2" TRI-CLAMP	1802660
BTM7 3/4" TRI-CLAMP	1802760
BTM7 TRI-CLAMP DE 1	1802860

opciones (como en la configuración de programas informáticos)

Ventilación fija para apertura en caso de avería.
Varias formas de conexiones.

norma

Este producto cumple la norma ASME BPE.
Este producto cumple la Directiva europea sobre equipos a presión.
Los materiales de todos los componentes en contacto con el medio están aprobados por la FDA/3-A.
Los precintos cumplen la norma FDA CFR 21, apartado 177, sección 2600, USP Clase VI.

certificados

Este producto puede suministrarse con un certificado de materiales EN 10204 3.1. Nota: Si necesita un certificado, especifíquelo en el pedido.

Calibre y conexiones de tuberías

¼", ½", ¾", 1" roscado a BSP o NPT.
½", ¾", 1" OD X 16 swg (0.065") extremos para soldar a tope.
Abrazaderas sanitarias de ½", ¾", 1".
DIN 11850 (Serie 1) extremos para soldar a tope 12 mm O/D x 1,0 mm (DN10-D) soldadura a tope, 18 mm O/D x 1,0 mm (DN15-D) soldadura a tope.
ISO 1127 (Serie 1) extremos de soldadura a tope 13,5 mm O/D x 1,6 mm (DN8-I) soldadura a tope, 17,2 mm O/D x 1,6 mm (DN10-I) soldadura a tope, 21,3 mm O/D x 1,6 mm (DN15-I) soldadura a tope.
Nota: Otras conexiones disponibles bajo pedido, consultar con Spirax Sarco.

Alcance del trabajo

Este producto tiene limitaciones específicas en su rango de funcionamiento y no debe ser utilizado en áreas más allá de las especificadas, o puede dañar los componentes que contiene. Las limitaciones específicas se enumeran a continuación:

Condiciones de diseño del cuerpo de la válvula
PMA - Presión máxima admisible	7 bar g@170 °C
TMA - temperatura máxima admisible	170 °C @7 bar g
Temperatura mínima admisible	-10 °C
PMO Presión máxima de servicio con vapor saturado	7 bar g
TMO - Temperatura máxima de funcionamiento	170 °C
Temperatura mínima de trabajo	0 °C
Presión máxima de ensayo del agua fría	10,7 bar g

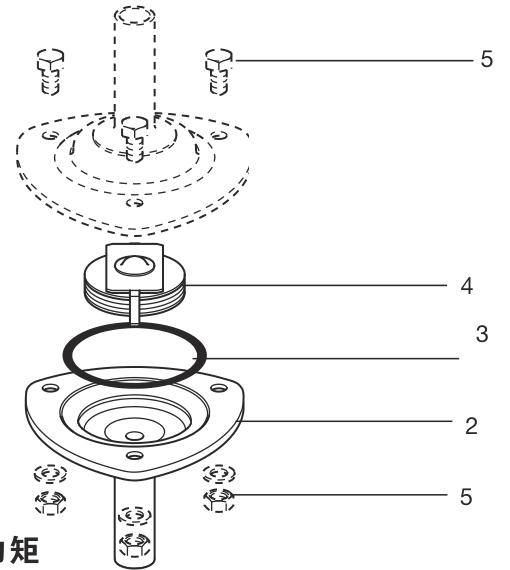

material (del que está hecho algo)

número de serie	carácter radical	material (del que está hecho algo)
1	Cuerpo de la válvula (entrada)	Acero inoxidable AISI 316L (1.4404)
2	Cuerpo de válvula con asiento (salida)	Acero inoxidable AISI 316L (1.4404)
3	' O ' sellos	FKM
4	elemento termostático	Acero inoxidable ANSI 316L (1.4404)
5	tornillos y tuercas	Acero inoxidable BS 6105 Gr. A4 80
esparcir basura en un establo, una pocilga, etc.	acero inoxidable austenítico

Peso (aproximado)

calibre	Peso (kg)
¼"	0.53
½"	0,62 (conexión roscada), 0,66 (tipo abrazadera sanitaria)
¾"	0,68 (conexión roscada), 0,77 (tipo abrazadera sanitaria)
1"	0,77 (conexión roscada), 0,90 (tipo abrazadera sanitaria)
DN8	0.53
DN10	0.53
DN15	0.62

Información sobre seguridad, instalación y mantenimiento

Consulte la Guía de instalación y mantenimiento (IM-P180-05) suministrada con el producto para obtener información detallada.
Nota de instalación:
Este producto está diseñado para ser instalado en tuberías verticales con el flujo dirigido hacia abajo para asegurar el drenaje libre de condensado. No exponga el elemento termostático a un calor excesivo, ya que podría dañarlo. Deben instalarse válvulas de cierre adecuadas antes y después del purgador para garantizar la seguridad durante el mantenimiento y la sustitución.

Instrucciones de pedido

Ejemplos: 1-Spirax Sarco DN15 BTM7 Purgador termostático de vapor limpio reparable con extremo de tubería ISO 1127, Serie 1.
